Λεπτομέρειες:
|
Τύπος προϊόντων: | θραύστης οπτικών ινών | συνδετήρας: | APC Sc συζευκτήρας |
---|---|---|---|
τύπος ινών: | ενιαίος τρόπος G657A1 | απώλεια εισαγωγής: | 13,6 DB |
Ομοιομορφία (μέγιστο): | 1,4 DB | Μήκος κύματος: | 1260 - 1650 NM |
PDL (μέγιστο): | 0.3dB | Πρότυπα: | Telcordia GR-1221 και GR-1209 |
διάσταση σωλήνων: | 60*12*4 χιλ. | Διάμετρος καλωδίων: | 0,9 χιλ. |
Χρώμα καλωδίων: | μπλε εισαγωγής, παραγωγή: άσπρος | τύπος θραυστών: | θραύστης PLC οπτικών ινών |
αναλογία τύπος θραυστών: | 1x16 θραύστης PLC | ||
Υψηλό φως: | Συζευκτήρας FBT,PLC Splitter |

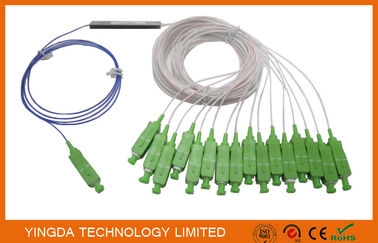

APC Sc τρόπου θραυστών 1x16 900um οπτικών ινών GPON FTTH παθητικοί μίνι οπτικοί ενιαίοι συνδετήρες
Ο επίπεδος θραύστης κυκλωμάτων lightwave (PLC) είναι ένας τύπος οπτικής διοικητικής συσκευής δύναμης που κατασκευάζεται χρησιμοποιώντας την οπτική τεχνολογία κυματοδηγού πυριτίου. Χαρακτηρίζει το μικρό μέγεθος, την υψηλή αξιοπιστία, την ευρεία λειτουργούσα σειρά μήκους κύματος και την καλή ομοιομορφία κανάλι--καναλιών, και χρησιμοποιείται ευρέως στα δίκτυα PON για να πραγματοποιήσει το διαχωρισμό δύναμης οπτικών σημάτων. Το Yingda παρέχει ολόκληρη τη σειρά προϊόντων θραυστών 1xN και 2xN που προσαρμόζονται για τις συγκεκριμένες εφαρμογές. Όλα τα προϊόντα καλύπτουν τις απαιτήσεις GR-1209-πυρήνας-2001 και των GR-1221-πυρήνας-1999.
Προδιαγραφή θραυστών οπτικής ίνας
1xN ΘΡΑΥΣΤΗΣ
Στοιχείο | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
Τύπος ινών | G.657.A | |||||||
Μήκος κύματος εργασίας | 1260nm~1650nm | |||||||
Τυποποιημένη απώλεια εισαγωγής (DB) | ≤4.2 | ≤7.6 | ≤10.7 | ≤14.0 | ≤17.2 | ≤20.8 | ≤24.0 | |
Απώλεια εισαγωγής π-βαθμού (DB) | ≤4.0 | ≤7.4 | ≤10.5 | ≤13.8 | ≤17.0 | ≤20.4 | ≤23.7 | |
Ομοιομορφία (DB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
PDL (DB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | |
Εξαρτώμενη απώλεια μήκους κύματος (DB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
Επιστροφής απώλεια (DB) | ≥50 | |||||||
Κατευθυντικότητα (DB) | ≥55 | |||||||
Λειτουργία Temp.Gange | -40℃~+85℃ | |||||||
Σημείωση: Η ανωτέρω παράμετρος είναι για το θραύστη με το συνδετήρα. Εάν ο συνδετήρας w/o, απώλεια εισαγωγής θα μειώσει από 0.2dB. |
Χαρακτηριστικά γνωρίσματα θραυστών PLC οπτικών ινών
Ø χαμηλή απώλεια εισαγωγής, χαμηλό PDL και υψηλή αξιοπιστία
Ø υψηλή επιστροφής απώλεια και καλή επανάληψη
Ø ευρεία σειρά μήκους κύματος
Ø άριστη ομοιομορφία κανάλι--καναλιών
Εφαρμογή OpticSplitter ινών
Ø ΩΧΡΏΝ και μετρό δίκτυα του τοπικού LAN,
Επεκτάσεις προγράμματος Ø FTTH & FTTX
Σύστημα Ø CATV
Ø GPON, EPON
Ø εξοπλισμός δοκιμής οπτικών ινών
Ø η βάση δεδομένων διαβιβάζει το ευρυζωνικό δίκτυο
Όλοι οι συνδετήρες, καλώδιο, τσιπ PLC είναι δοκιμή 100% πριν στο εργοστάσιο. και κάθε ένας με το δαχτυλίδι αριθμού για τις καλύτερες επιτόπιες κατασκευές προσδιορισμού.
Μέγεθος σωλήνων χάλυβα οπτικών ινών θραυστών:
Στοιχείο | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
Length*Width*Height (χιλ.) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
Στοιχείο | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
Length*Width*Height (χιλ.) | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 | 100×20×6 | 100×40×6 |
1x16 παθητικός σωλήνας χάλυβα θραυστών PLC οπτικής ίνας
Πληροφορίες διαταγής θραυστών οπτικών ινών
Λιμένας | Ίνα | Πλεξίδα εισαγωγής | Συνδετήρας εισαγωγής | Πλεξίδα εισαγωγής Μήκος |
Πλεξίδα παραγωγής | Παραγωγή Συνδετήρας |
OutputPigtail Μήκος |
|
PLC | 102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 128=1x128 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
1=G657A 2=G652D SP=Special |
1=250um Γυμνή ίνα 2=900um σφιχτό uffer 3=900um χαλαρός σωλήνας 4=2.0mm καλώδιο 5=3.0mm καλώδιο SP=Special |
NE=None SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP=Special |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP=Special |
1=250um Γυμνή ίνα 2=900um σφιχτό uffer 3=900um χαλαρός σωλήνας 4=2.0mm καλώδιο 5=3.0mm καλώδιο SP=Special |
NE=None SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP=Special |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP=Special |
Πληροφορίες πακέτων PLCSplitter οπτικών ινών
Ο θραύστης PLC μπορεί να είναι πακέτο στο διαφορετικό τύπο, πλαστική τσάντα όπως το σκοινί μπαλωμάτων ινών, παράθυρο φουσκαλών, κουτί από χαρτόνι, κύρια παράθυρα χαρτοκιβωτίων. Εάν χωρίς συνδετήρες, προτείνετε να χρησιμοποιήσετε 100pcs σε ένα κιβώτιο ώστε να σιγουρευτεί η καλή και υψηλή προστασία στο σωλήνα ινών και χάλυβα, λόγω της τεράστιας αύξησης δαπανών φορτίου μέρα με τη μέρα.
