Περάτωση συναρμογών οπτικών ινών Orizontal, υπόγεια κοινή περάτωση 96 ινών πυρήνας

Name: Περάτωση συναρμογών οπτικών ινών Orizontal, υπόγεια κοινή περάτωση 96 ινών πυρήνας
Brand: YINGDA TECHNOLOGY LIMITED
SKU: Gjs-H010
Price: 28.00 USD
Availability: InStock

Ονομασία μάρκας:	YINGDA
Αριθμός μοντέλου:	Gjs-H010
Τροποποιημένο:	100 μονάδες
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	7days μετά από πάρτε την πληρωμή
Όροι πληρωμής:	T/T, MoneyGram, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO

Υλικό:

Λιμένες καλωδίων:

3in 3out

Ανώτατη ικανότητα:

φουσκωτή ίνα 96 πυρήνων, 144cores για την ίνα κορδελλών

Καλώδιο διαμέτρου:

820mm

Διάσταση:

430x180x125 χιλ.

ποσότητα δίσκου συναρμογών:

4 τμχ

ικανότητα του δίσκου συναρμογών:

24fibers/36 ίνες (κορδέλλα)

λογότυπο πελατών:

ΕΝΤΆΞΕΙ

Δείγματος:

ΕΝΤΆΞΕΙ

Συσκευασία λεπτομέρειες:

1pc/κιβώτιο, 10 PC/κιβώτιο χαρτοκιβωτίων

Επισημαίνω:

Οπτικών ινών Splice περίβλημα

Κοινή περάτωση οπτικών ινών

Περιγραφή του προϊόντος

Οριζόντια περίφραξη συναρμογών οπτικών ινών κάτω από την κοινή περάτωση 96 επίγειων ινών πυρήνας

Οριζόντια 3 έξω στην περάτωση συναρμογών οπτικών ινών 3, κάτω από την κοινή περάτωση 96 επίγειων ινών πυρήνας

Πρότυπο: Gjs-H010

Εφαρμογή: εναέριος, υπόγειος, να τοίχος-τοποθετήσει, να αγωγός-τοποθετήσει, να handhole-τοποθετήσει.

Οι σειρές περιβαλλοντικής θερμοκρασίας από -40℃ σε +65℃.

Ίνα που συνδέει το sStructure κιβωτίων

Περάτωση συναρμογών οπτικών ινών Orizontal, υπόγεια κοινή περάτωση 96 ινών πυρήνας 0

Προδιαγραφές

Εξωτερική διάσταση (LxWxH)	430x180x125 (χιλ.)
Βάρος (αποκλείοντας το εξωτερικό κιβώτιο)	2500g-2825g
Αριθμός λιμένων κολπίσκων/εξόδου	3 (κομμάτια) σε κάθε πλευρά (συνολικά 6 κομμάτια)
Διάμετρος του καλωδίου ινών	Φ8-Φ20 (χιλ.)
Ικανότητα FOSC	Φουσκωτός: 12-96 (πυρήνες) Κορδέλλα: μέγιστο 144 (πυρήνες)
Εσωτερική διάμετρος	320x120x100 (χιλ.)
Ικανότητα δίσκων συναρμογών	Φουσκωτός: 12, 24 (πυρήνες) Κορδέλλα: 3 (κομμάτια)

Κύρια συστατικά

Αριθ.		Όνομα των συστατικών	Ποσότητα	Χρήση	Παρατηρήσεις
1		Κατοικία	1 σύνολο	Προστασία των συναρμογών καλωδίων ινών στο σύνολο
2		Δίσκος συναρμογών οπτικών ινών (FOST)	μέγιστα 6 PC (φουσκωτά) μέγιστο 4pcs (κορδέλλα)	Καθορισμός της θερμότητας - shrinkable προστατευτικό μανίκι και κράτημα των ινών
3		Ίδρυμα	1 σύνολο	Καθορισμός του ενισχυμένου πυρήνα του καλωδίου ινών και FOST
4		Συναρμολόγηση σφραγίδων	1 σύνολο	Σφράγιση μεταξύ της κάλυψης FOSC και του κατώτατου σημείου FOSC
5		Βούλωμα λιμένων	6 κομμάτια	Σφραγίζοντας κενοί λιμένες
6	Πίεση εξεταστική βαλβίδα		1 σύνολο	Μετά από να εγχύσει τον αέρα, χρησιμοποιείται για την πίεση που εξετάζει και δοκιμή σφράγισης	Διαμόρφωση σύμφωνα με την απαίτηση
7	Επιχωμάτωση παραγόμενος τη συσκευή		1 σύνολο	Παραγωγή των μεταλλικών συστατικών του καλωδίου ινών σε FOSC για τη σύνδεση επιχωμάτωσης	Διαμόρφωση σύμφωνα με την απαίτηση

Κύρια εξαρτήματα και ειδικά εργαλεία

Περάτωση συναρμογών οπτικών ινών Orizontal, υπόγεια κοινή περάτωση 96 ινών πυρήνας 1

Αριθ.	Όνομα των εξαρτημάτων	Ποσότητα	Χρήση	Παρατηρήσεις
1	Θερμότητα - shrinkable προστατευτικό μανίκι		Προστασία των συναρμογών ινών	Διαμόρφωση σύμφωνα με την ικανότητα
2	Νάυλον δεσμός		Καθορισμός της ίνας με το προστατευτικό παλτό	Διαμόρφωση σύμφωνα με την ικανότητα
3	Ταινία μόνωσης	1 ρόλος	Διεύρυνση της διαμέτρου του καλωδίου ινών για τον εύκολο καθορισμό
4	Ταινία σφραγίδων	1 ρόλος	Διευρύνων τη διάμετρο του καλωδίου ινών που ταιριάζει με τη συναρμολόγηση σφραγίδων	Διαμόρφωση σύμφωνα με την προδιαγραφή
5	Ένωση του γάντζου	1 σύνολο	Για την εναέρια χρήση
6	Επιχωμάτωση του καλωδίου	1 κομμάτι	Να βάλει κατευθείαν μεταξύ της επιχωμάτωσης των συσκευών
7	Λειαντικό ύφασμα	1 κομμάτι	Γρατσουνίζοντας καλώδιο ινών
8	Ονομάζοντας έγγραφο	1 κομμάτι	Ονομάζοντας ίνα
9	Ειδικό γαλλικό κλειδί	3 κομμάτια	Καθορίζοντας μπουλόνια, καρύδι σκλήρυνσης του ενισχυμένου πυρήνα
10	Μέτρηση του εγγράφου	1 κομμάτι	Για να μετρήσει τον κύκλο, του οποίου η διάμετρός της διευρύνεται με την ταινία σφραγίδων
11	Σωλήνας απομονωτών	για να αποφασιστούν από τους πελάτες	Hitched στις ίνες και σταθερός με FOST, απομονωτής διαχείρισης	Διαμόρφωση σύμφωνα με την απαίτηση
12	Desiccant	1 τσάντα	Τεθειμένος σε FOSC πρίν σφραγίζει για την αποξήρανση του αέρα.

Περάτωση συναρμογών οπτικών ινών Orizontal, υπόγεια κοινή περάτωση 96 ινών πυρήνας 3

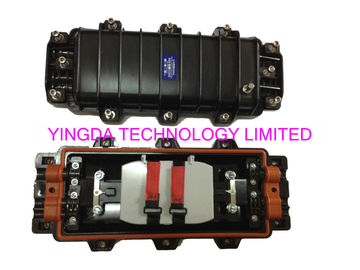

σχήμα 1 σχήμα 2

ευθύγραμμη τύπων παραθύρων συναρμογών ινών πλευρά τύπων τοπ ινών παραθύρων συναρμογών οριζόντια

το κιβώτιο αποτελείται από τις υψηλής αντοχής υλικές, τέλειες χειροτεχνίες PC εφαρμοσμένης μηχανικής πλαστικές. (σχήμα 1&2)
η περάτωση είναι με τους λεκέδες ανοξείδωτου για να ανοίξει και να κλείσει το κιβώτιο, πρότυπα που εξοπλίζονται με το ειδικό εργαλείο γαλλικών κλειδιών. (σχήμα 1&2)

Περάτωση συναρμογών οπτικών ινών Orizontal, υπόγεια κοινή περάτωση 96 ινών πυρήνας 5

σχήμα 3 σχήμα 4

υπάρχει μια ετικέτα στην κορυφή του κιβωτίου συνδέσεων ινών, το περιεχόμενο περιλαμβάνει κυρίως: όνομα προϊόντων, πρότυπο, ικανότητα, ημερομηνία παραγωγής. δείτε το σχήμα 3
το εσωτερικό είναι συνολικό που σφραγίζεται με τον κόκκινο λαστιχένιο κύκλο, αδιάβροχος, dustproof. μπορέστε να χρησιμοποιηθείτε έξω από το σκληρό περιβάλλον, υπόγειο, καταπακτή, ο τοίχος τοποθετεί, ο πόλος που τοποθετούνται, η κεραία, κ.λπ. βλέπουν το σχήμα 4

Περάτωση συναρμογών οπτικών ινών Orizontal, υπόγεια κοινή περάτωση 96 ινών πυρήνας 7

σχήμα 5 σχήμα 6

οι λιμένες καλωδίων είναι: 3 inport, 3 outports. η διάμετρος καλωδίων είναι χωριστά: 820mm, 816mm, 813mm, όπως το σχήμα 5 &6
η αεροβαλβίδα είναι προαιρετική όταν διαταγή. εάν η ανάγκη πελατών, εξόπλισε με το, όπως το σχήμα 6.

Περάτωση συναρμογών οπτικών ινών Orizontal, υπόγεια κοινή περάτωση 96 ινών πυρήνας 9

σχήμα 7 σχήμα 8

η περάτωση συναρμογών ινών μπορεί να εγκαταστήσει μέγιστους 4 δίσκους ινών PC 24, κάθε δίσκος με τους κατόχους πλαστικών μανικιών. δείτε το σχήμα 7.

όλος ο δίσκος συναρμογών είναι επικάλυψη η μια με την άλλη, και αποτύπωση στην περάτωση με τις βίδες, έτσι μην σπασμένος στη μακροχρόνια μεταφορά. δείτε το sigure 8.
