Λεπτομέρειες:
|
Υλικό: | ABS | Χρώμα: | μαύρος |
---|---|---|---|
Ανώτατη ικανότητα: | Φουσκωτός: 12-96 πυρήνες Κορδέλλα: 144Cores | Λιμένες καλωδίων: | 3in 3out |
Καλώδιο διαμέτρου: | 820mm | PLC Splitter: | 1x16, 1x8, 1x4, 1x2 οπτικός θραύστης μικροϋπολογιστών |
Διάσταση: | 470x180x125 χιλ. | πρότυπο πελατών: | ΕΝΤΆΞΕΙ |
Δείγματος: | ΕΝΤΆΞΕΙ | ΘΕΡΜΟΚΡΑΣΙΑ: | -40℃ σε +65℃. |
Υψηλό φως: | Οπτικών ινών Splice περίβλημα,Κοινή περάτωση οπτικών ινών |
Η υπόγεια περίφραξη 96 συναρμογών οπτικών ινών αφαιρεί τον πυρήνα το δίσκο συναρμογών 24 ινών, υπαίθρια καταπακτή περιφράξεων καλωδίων 3in 3out
Πρότυπο: Gjs-H009
Εφαρμογή: εναέριος, υπόγειος, να τοίχος-τοποθετήσει, να αγωγός-τοποθετήσει, να handhole-τοποθετήσει.
Οι σειρές περιβαλλοντικής θερμοκρασίας από -40℃ σε +65℃.
Διάσταση και ικανότητα
Εξωτερική διάσταση (LxWxH) | 470x180x125 (χιλ.) |
Βάρος (αποκλείοντας το εξωτερικό κιβώτιο) | 2650g-2975g |
Αριθμός λιμένων κολπίσκων/εξόδου | 3 (κομμάτια) σε κάθε πλευρά (συνολικά 6 κομμάτια) |
Διάμετρος του καλωδίου ινών | Φ8-Φ20 (χιλ.) |
Ικανότητα FOSC |
Φουσκωτός: 12-96 (πυρήνες) Κορδέλλα: μέγιστο 144 (πυρήνες) |
Κύρια συστατικά
Αριθ. | Όνομα των συστατικών | Ποσότητα | Χρήση | Παρατηρήσεις | |
1 | Κατοικία | 1 σύνολο | Προστασία των συναρμογών καλωδίων ινών στο σύνολο |
Εσωτερική διάμετρος: 320x120x100 (χιλ.) |
|
2 |
Δίσκος συναρμογών οπτικών ινών (FOST) |
μέγιστα 6 PC (φουσκωτά) μέγιστο 4pcs (κορδέλλα) |
Καθορισμός της θερμότητας - shrinkable προστατευτικό μανίκι και κράτημα των ινών |
Κατάλληλος για: Φουσκωτός: 12,24 (πυρήνες) κορδέλλα: 3 (κομμάτια) |
|
3 | Ίδρυμα | 1 σύνολο | Καθορισμός του ενισχυμένου πυρήνα του καλωδίου ινών και FOST | ||
4 | Συναρμολόγηση σφραγίδων | 1 σύνολο | Σφράγιση μεταξύ της κάλυψης FOSC και του κατώτατου σημείου FOSC | ||
5 | Βούλωμα λιμένων | 6 κομμάτια | Σφραγίζοντας κενοί λιμένες | ||
6 |
Πίεση εξεταστική βαλβίδα |
1 σύνολο | Μετά από να εγχύσει τον αέρα, χρησιμοποιείται για την πίεση που εξετάζει και δοκιμή σφράγισης | Διαμόρφωση σύμφωνα με την απαίτηση | |
7 | Επιχωμάτωση παραγόμενος τη συσκευή | 1 σύνολο | Παραγωγή των μεταλλικών συστατικών του καλωδίου ινών σε FOSC για τη σύνδεση επιχωμάτωσης | Διαμόρφωση σύμφωνα με την απαίτηση |
Κύρια εξαρτήματα και ειδικά εργαλεία
Αριθ. | Όνομα των εξαρτημάτων | Ποσότητα | Χρήση | Παρατηρήσεις |
1 | Ταινία μόνωσης | 1 ρόλος | Διεύρυνση της διαμέτρου του καλωδίου ινών για τον εύκολο καθορισμό | |
2 | Ένωση του γάντζου | 1 σύνολο | Για την εναέρια χρήση | |
3 | Επιχωμάτωση του καλωδίου | 1 κομμάτι | Να βάλει κατευθείαν μεταξύ της επιχωμάτωσης των συσκευών | |
4 | Λειαντικό ύφασμα | 1 κομμάτι | Γρατσουνίζοντας καλώδιο ινών | |
5 | Ονομάζοντας έγγραφο | 1 κομμάτι | Ονομάζοντας ίνα | |
6 | Ειδικό γαλλικό κλειδί | 3 κομμάτια | Καθορίζοντας μπουλόνια, καρύδι σκλήρυνσης του ενισχυμένου πυρήνα | |
7 | Μέτρηση του εγγράφου | 1 κομμάτι | Για να μετρήσει τον κύκλο, του οποίου η διάμετρός της διευρύνεται με την ταινία σφραγίδων | |
8 | Desiccant | 1 τσάντα | Τεθειμένος σε FOSC πρίν σφραγίζει για την αποξήρανση του αέρα. | |
9 |
Σωλήνας απομονωτών
|
για να αποφασιστούν από τους πελάτες | Hitched στις ίνες και σταθερός με FOST, απομονωτής διαχείρισης | Διαμόρφωση σύμφωνα με την απαίτηση |
10 | Θερμότητα - shrinkable προστατευτικό μανίκι | Προστασία των συναρμογών ινών | Διαμόρφωση σύμφωνα με την ικανότητα | |
11 | Νάυλον δεσμός | Καθορισμός της ίνας με το προστατευτικό παλτό | Διαμόρφωση σύμφωνα με την ικανότητα | |
12 | Ταινία σφραγίδων | 1 ρόλος | Διευρύνων τη διάμετρο του καλωδίου ινών που ταιριάζει με τη συναρμολόγηση σφραγίδων | Διαμόρφωση σύμφωνα με την προδιαγραφή |
Περιγραφή λεπτομερειών:
Συσκευασία: 1 κομμάτι ανά κιβώτιο με την ετικέτα πελατών, όλα τα εξαρτήματα που περιλαμβάνονται στο κιβώτιο κάθε ένα θέτει με το εγχειρίδιο οδηγίας στα αγγλικά.

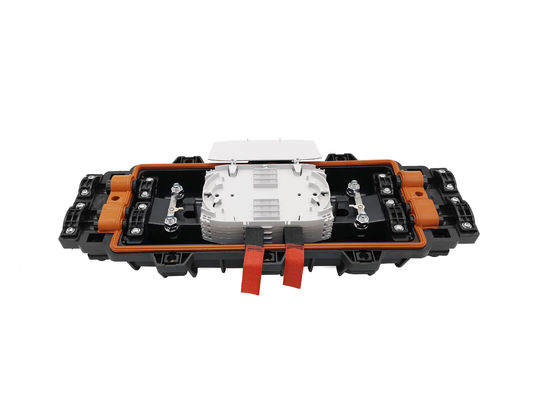

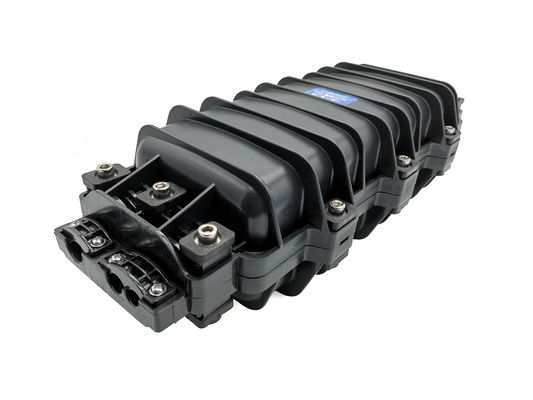

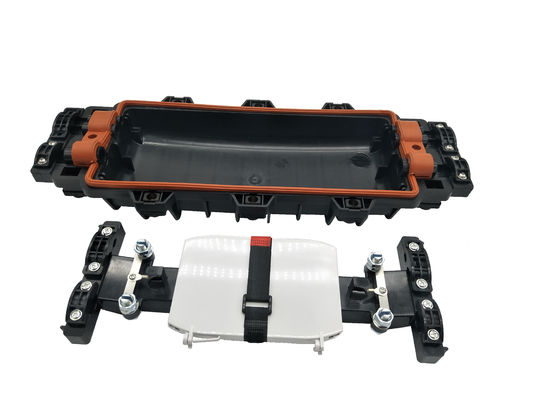

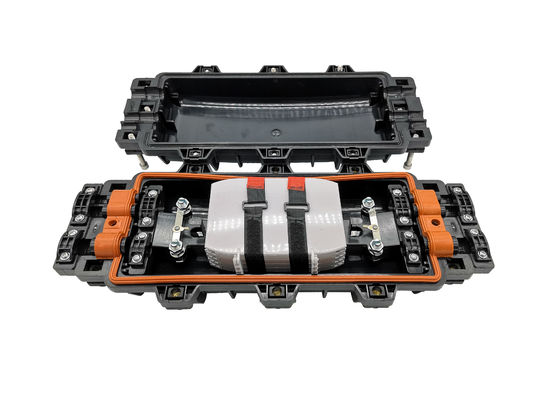

πίσω άποψη τοπ άποψης περατώσεων οπτικών ινών περάτωσης οπτικών ινών
το κιβώτιο αποτελείται από υψηλό - ABS ποιοτικής hish δύναμης ή υλικό PC, και έχει τους λιμένες 3in 3out για το καλώδιο.
