Λεπτομέρειες:
|
Σχήμα: | θόλος | Ανώτατη ικανότητα: | 48 φουσκωτές ίνες πυρήνων |
---|---|---|---|
Cable port: | 4 στρογγυλοί λιμένες | Καλώδιο διαμέτρου: | Φ8mm~Φ16 χιλ. |
Υλικό: | PC | Splice δίσκος: | μέγιστα 4 PC |
διάσταση περάτωσης: | 288*178 χιλ. | Βάρος: | 2.0 κλ |
χαρτοκιβώτιο qty: | 10 τεμ | Κουτί μέγεθος: | 80*43*35 χιλ. |
Υψηλό φως: | Οπτικών ινών Splice περίβλημα,Κοινή περάτωση οπτικών ινών |
Οπτικών ινών περίφραξη 48 συναρμογών FTTH ίνες 4 εναέριοι 24 πυρήνες λιμένων
D013 οι οπτικές περατώσεις συναρμογών ινών σχεδιάζονται και αναπτύσσονται για να καλύψουν τις απαιτήσεις της διαφορετικής εγκατάστασης περιβάλλοντος. Αυτή η σειρά οπτικών περατώσεων συναρμογών ινών είναι κατάλληλη για το δίκτυο FTTH, συμπαγές μέγεθος, ελαφρύ, αλλά μέγιστη συναρμογή τήξης ικανότητας 48cores. Το επίπεδο προστασίας μπορεί να είναι IP68.
Το πεδίο της εφαρμογής είναι: εναέριος, υπόγειος, σωλήνωση, χέρι-τρύπες.
Οι σειρές περιβαλλοντικής θερμοκρασίας από -40℃ σε 65℃.
Διάσταση και ικανότητα
Εξωτερική διάσταση (ύψος Χ διάμετρος) | 288mm×178mm |
Βάρος (αποκλείοντας το εξωτερικό κιβώτιο) | 1800g-1910g |
Αριθμός λιμένων κολπίσκων/εξόδου | 4 στρογγυλοί λιμένες |
Διάμετρος του καλωδίου ινών | Φ8mm~Φ16 χιλ. |
Ικανότητα FOSC | Φουσκωτός: 4-48 (πυρήνες) |
GW. /CTN: | 20 ΚΛ |
ΜΈΓΕΘΟΣ CTN | 82 X 43 X 32.5 εκατ. |
QTY/CTN | 10 PC το /CTN |
Δομή κιβωτίων
Κύρια συστατικά
Αριθ. | Όνομα των συστατικών | Ποσότητα |
1 | Κάλυψη FOSC | 1 κομμάτι |
2 | Δίσκος το (FOST) συναρμογών οπτικών ινών | Μέγιστοι 4 δίσκοι (φουσκωτοί) |
3 | Δίσκος εκμετάλλευσης ινών | PC 1 |
4 | Βάση | 1set |
5 | Πλαστική στεφάνη | 1 σύνολο |
6 | Συναρμολόγηση σφραγίδων | 1 κομμάτι |
7 | Βαλβίδα δοκιμής πίεσης | 1 σύνολο |
8 | Επιχωμάτωση παραγόμενος τη συσκευή | 1 σύνολο |
Κύρια εξαρτήματα και ειδικά εργαλεία
Αριθ. | Όνομα των εξαρτημάτων | Ποσότητα | Χρήση |
1 | Θερμότητα - shrinkable προστατευτικό μανίκι | Προστασία των συναρμογών ινών | |
2 | Νάυλον δεσμός | Καθορισμός της ίνας με το προστατευτικό παλτό | |
3 | Επιχωμάτωση του καλωδίου | 1 κομμάτι | Να βάλει κατευθείαν μεταξύ της επιχωμάτωσης των συσκευών |
4 | Λειαντικό ύφασμα | 1 κομμάτι | Γρατσουνίζοντας καλώδια ινών |
5 | Ονομάζοντας έγγραφο | 1 κομμάτι | Ονομάζοντας ίνες |
6 | Ειδικό γαλλικό κλειδί | 2 κομμάτια | Καρύδι εγκατάστασης και σκλήρυνσης του ενισχυμένου πυρήνα και καρύδι (πλαστικό) του σωλήνα κολπίσκων/εξόδου |
7 | Μέτρηση του εγγράφου | 1 κομμάτι | Για να μετρήσει την περίμετρο, της οποίας η διάμετρός της διευρύνεται με την ταινία σφραγίδων |
8 | Ταινία σφραγίδων | 1 δαχτυλίδι | Διευρύνων τη διάμετρο του καλωδίου ινών που ταιριάζει με το δαχτυλίδι στολισμάτων. |
9 | Ταινία μόνωσης | 1 δαχτυλίδι | Διεύρυνση της διαμέτρου του καλωδίου ινών για τον εύκολο καθορισμό |
10 | Στεφάνη μετάλλων | 1 σύνολο | Για το μοντάρισμα τοίχων και το αγκάλιασμα πόλων |
11 |
Σωλήνας απομονωτών
|
αποφασισμένος από τους πελάτες | Hitched στις ίνες και σταθερός με FOST, απομονωτής διαχείρισης. |
12 | Desiccant | 1 τσάντα | Τεθειμένος σε FOSC πρίν σφραγίζει για την αποξήρανση του αέρα |
Απαραίτητα εργαλεία για την εγκατάσταση
3. Καθολικά εργαλεία (για να παρασχεθεί από το χειριστή)
Όνομα των εργαλείων | Χρήση και προδιαγραφή |
Ταινία ζωνών | Μέτρηση του καλωδίου ινών |
Κόπτης σωλήνων | Τέμνον καλώδιο ινών |
Ηλεκτρικός κόπτης | Προστατευτικό παλτό απογείωσης του καλωδίου ινών |
Πένσες συνδυασμού | Να κόψει τον ενισχυμένο πυρήνα |
Κατσαβίδι | Πέρασμα/παραλληλισμός του κατσαβιδιού |
Ψαλίδι | |
Στεγανοποιήστε την κάλυψη | Στεγανοποιήστε, dustproof |
Γαλλικό κλειδί μετάλλων | Σκλήρυνση του καρυδιού του ενισχυμένου πυρήνα |
4. Να συνδέσει και δοκιμής όργανα (για να παρασχεθεί από το χειριστή)
Όνομα των οργάνων | Χρήση και προδιαγραφή |
Τήξη που συνδέει τη μηχανή | Να συνδέσει ινών |
OT Ο ΔΡ | Να συνδέσει τη δοκιμή |
Προσωρινά να συνδέσει εργαλεία | Προσωρινή δοκιμή |

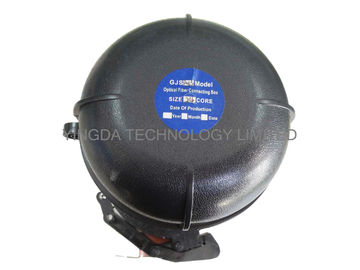

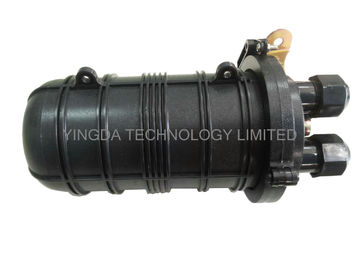

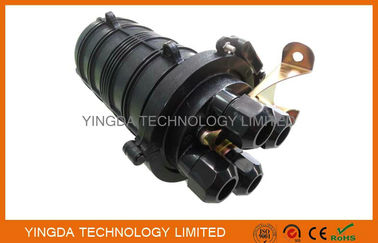

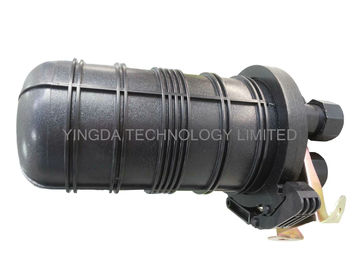

Περισσότερες εικόνες
Περατώσεις το (FOSC) συναρμογών οπτικών ινών που επιθεωρούν και που εξετάζουν τα στοιχεία
Συσκευασία, εμφάνιση, σημάδι, συσκευή αποθήκευσης ινών, ηλεκτρική ενώνοντας συσκευή, απόδοση σφράγισης,
Ξανασφράγισμα της απόδοσης, τράβηγμα, Punching, αντίκτυπος, κάμψη, Torsion, κύκλος θερμοκρασίας, τάση
Δύναμη αντίστασης, που απομονώνει την αντίσταση
