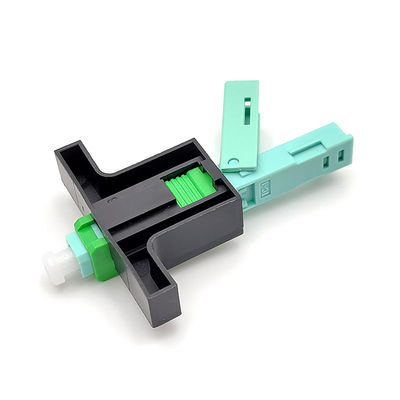

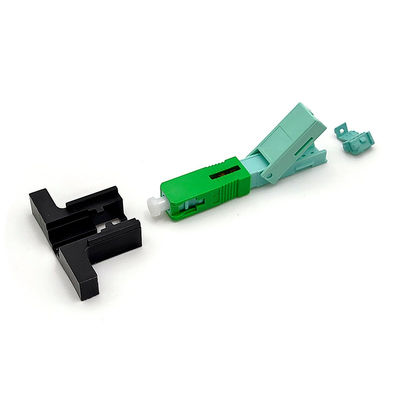

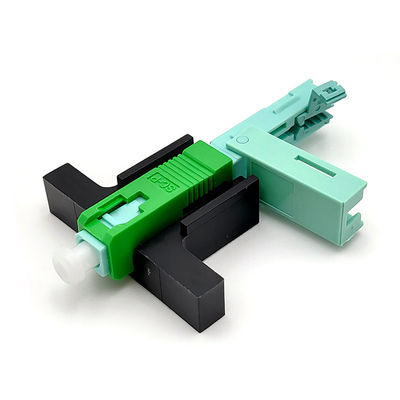

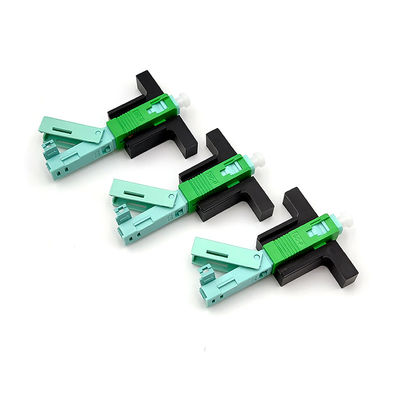

η κεραμική οπτική ίνα γ-αυλακιού 5G 0.2dB ολοκλήρωσε τον τομέα - εγκαταστήσιμος APC Sc συνδετήρας 2*3mm καλώδιο πτώσης

η κεραμική οπτική ίνα γ-αυλακιού 5G 0.2dB ολοκλήρωσε τον τομέα - εγκαταστήσιμος APC Sc συνδετήρας 2*3mm καλώδιο πτώσης

Πωλήστε το σημείο:

1.SC/APC, τύπος κάλυψης, συνολικό μήκος 53mm

2. Ισχύστε για το καλώδιο πτώσης ινών 2mm* 3mm

δομή γ-αυλακιού 3.Ceramic μη πλαστική ή μέταλλο, καλή εκτέλεση σφράγισης, φλόγα - καθυστερών

4. Απώλεια εισαγωγής: το μέσο ≤0.2dB, MAX≤0.4dB

5. Επιστροφής απώλεια: ≥50dB

6. Καμία ανάγκη εποξική ή που γυαλίζεται, field-installable, ενσωματωμένη εργοστάσιο ίνα

Περιγραφή

SC/APC ο γρήγορος συνδετήρας οπτικών ινών σχεδιάζεται γιατί FTTH είναι μια νέα γενιά του συνδετήρα ινών

χρησιμοποιημένος στη συνέλευση. Μπορεί να παρέχει την ανοικτή ροή και το Pre-cast τύπο προϊόντων, των οποίων οπτικός και

η μηχανική προδιαγραφή συναντά τον τυποποιημένο συνδετήρα οπτικής ίνας.

Σχεδιάζεται για υψηλό - ποιότητα και υψηλή αποτελεσματικότητα για την εγκατάσταση που η δομή της πτύχωσης τοποθετεί

είναι ένα μοναδικό σχέδιο, και δεν χρειάζεται να κολλήσει, μην γυαλίζοντας κανένα οποιοδήποτε αναλώσιμο. Υιοθέτηση της ίνας

προ-εγκατεστημένη δομή, και κατάλληλος για την εγκατάσταση τομέων.

Προδιαγραφή

Εφαρμογή

• Περιβάλλοντα προϋποθέσεων
• Συνδέσεις στο γραφείο για τα περιβάλλοντα του τοπικού LAN
• Επιτροπές μπαλωμάτων
• Άμεση λήξη εξοπλισμού
• Ίνα στις εφαρμογές συνδρομητών/σπιτιών (FTTH)
• Απαιτήσεις επισκευής/αντικατάστασης
• Μόλυβδοι δοκιμής εξοπλισμού

Χαρακτηριστικά γνωρίσματα

1. Ακριβείς μηχανικές διαστάσεις
2. Χαμηλή απώλεια εισαγωγής, υψηλή επιστροφής απώλεια
3. Συμμορφωθείτε πρότυπα iec61754-4
4. Οι επαναλαμβανόμενοι χρόνοι είναι τουλάχιστον 50 φορές
5. Μακράς διαρκείας σχέδιο έκτασης, περισσότερο από 30 έτη.
6. Παρέχετε την ανοικτή ροή και το Pre-cast τύπο προϊόντων

7. Υιοθέτηση προ-εγκατεστημένης της ίνα δομής

8. Κατάλληλος για την εγκατάσταση τομέων
9. Καμία εποξική ή γυαλίζοντας απαραίτητη, εύκολη συνέλευση στον τομέα
10. Η λήξη ινών μπορεί να επαναρυθμιστεί, εκτός από το χρόνο και την ενέργεια, να μειώσει το απόρριμα
11. Καμία ανάγκη ειδική επίσης, εύκολα - διαθέσιμος

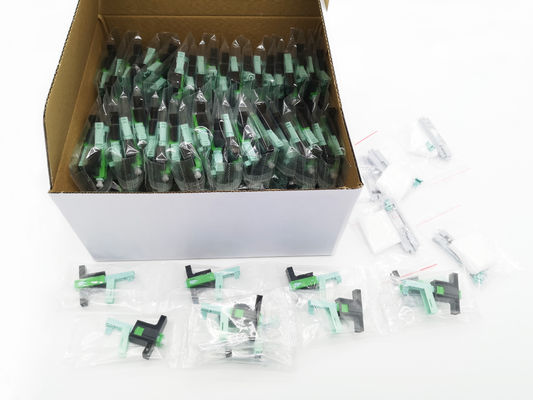

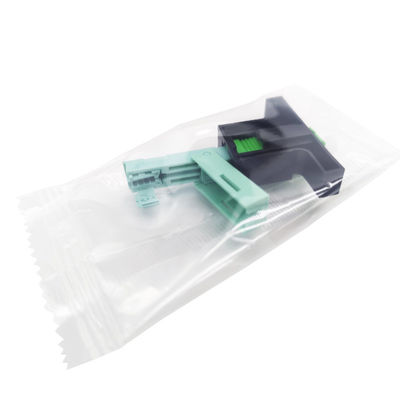

Πληροφορίες πακέτων:

1pc/plastic τσάντα, κιβώτιο 100pcs/inner, εσωτερικό κιβώτιο 10pcs/κιβώτιο χαρτοκιβωτίων

Λεπτομέρειες προϊόντων:

Αγγλικό εγχειρίδιο χρηστών: 1pcs/100pcs εσωτερικό κιβώτιο

Πώς να χρησιμοποιήσει τους γρήγορους συνδετήρες;

Επεξεργαστείτε την ίνα

1. Παρεμβάλτε το καλώδιο πτώσης stripper μέχρι 5060mm έξω, και γδύστε το στρώμα δύναμης καλωδίων

2. Πιέστε το γδυμένο καλώδιο στο σφιγκτήρα, υπάρχουν 4points για να κλειδώσουν την ίνα

3. Λουρίδα το στρώμα επιστρώματος καλωδίων από το ένθετο διαμήκες stripper ινών για να γδύσει το επίστρωμα της ίνας. Ή stripper του Μίλερ χρήσης ευθυγραμμίζει του σφιγκτήρα ινών.

4. Ελέγξτε την ίνα με την κάμψη για την κατεύθυνση 60°into εάν εντάξει

5. Καθαρίστε την ίνα με το ύφασμα οινοπνεύματος από 0°wipe και 90°again

6. Βάλτε το σφιγκτήρα στο συναρμολογητή μήκους μέχρι το βέλος επάνω, και τον Τύπο στο τέλος

7. Βάλτε το επίπεδο στην αυλάκωση μπαλτάδων ινών, ευθυγραμμίστε στο τέλος, και κόψτε έπειτα την ίνα

8. Τελικά το μήκος ινών θα είναι: 19.4mm και 29.4±0.1mm, βλέπουν την εικόνα

Συνέλευση

Ελέγξτε το μαύρο ντουλάπι

Παρεμβάλτε την ίνα μαζί με την είσοδο Β μέχρι την κάμψη ινών, αλλά μη υψηλότερος από 1mm από την είσοδο Β

Συνεχίστε, επένδυση, και jig στο ίδιο επίπεδο, έβγαλε το διακόπτη.

Αποσύνθεση

Συγκεντρώστε βοηθητικό jig, εγκαταστήστε στην αλλαγή στο σωστό τέλος

Ξεκλειδώστε την ίνα

Χρησιμοποιήστε αποκλειστικό τον κυρτό για να ανοίξετε την κάλυψη, ξεκλειδώστε το κοχύλι

Αυξήστε 15°to βγάζει την ίνα
