Created with Pixso. Υπαίθριο στρογγυλό καλώδιο 7.2mm GYFXTY σωλήνων μη μετάλλων κεντρικό χαλαρό

Υπαίθριο στρογγυλό καλώδιο 7.2mm GYFXTY σωλήνων μη μετάλλων κεντρικό χαλαρό

Ονομασία μάρκας: YINGDA
Αριθμός μοντέλου: GYFXTY
Τροποποιημένο: 2 χλμ
τιμή: Διαπραγματεύσιμα
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
ISO,SGS
Σακάκι καλωδίων:
μαύρος
Υλικό θηκών:
PE
Αρίθμηση ινών:
4 πυρήνες
Μέγεθος καλωδίων:
7,2 χλστ
Εφαρμογή:
Κεραία FTTH, αγωγός
Μέλος δύναμης:
FRP, aramid νήμα
Συσκευασία λεπτομέρειες:
2km/ξύλινο τύμπανο
Επισημαίνω:

Χαλαρό υπαίθριο στρογγυλό καλώδιο σωλήνων

,

Χαλαρό καλώδιο 7.2mm σωλήνων

,

Χαλαρό καλώδιο σωλήνων GYFXTY

Περιγραφή του προϊόντος

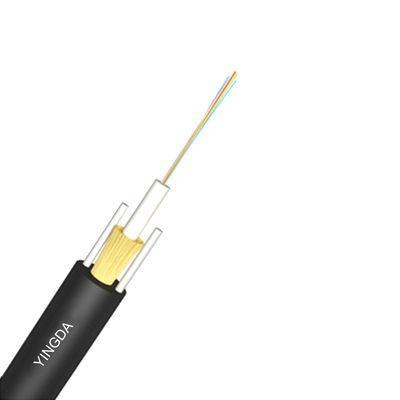

Υπαίθριο στρογγυλό καλώδιο 7.2mm GYFXTY σωλήνων αμέταλλων κεντρικό χαλαρό

Οι ίνες τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Εξωτερικός ο χαλαρός σωλήνας PBT, υπάρχει aramid νήμα (kevlar) για το μέλος δύναμης, και δύο το παράλληλο FRP μέλος δύναμης τοποθετείται και στις δύο δύο πλευρές. Το καλώδιο ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE).

Εφαρμογή

  • Εναέριος τοποθετήστε ή διοχετεύστε


Χαρακτηριστικά γνωρίσματα

  • Καλή μηχανική και εκτέλεση θερμοκρασίας.
  • Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική.
  • Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας.
  • Αντίσταση και ευελιξία συντριβής.
  • FRP εξασφαλίζει εκτατή δύναμη.
  • Μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση.

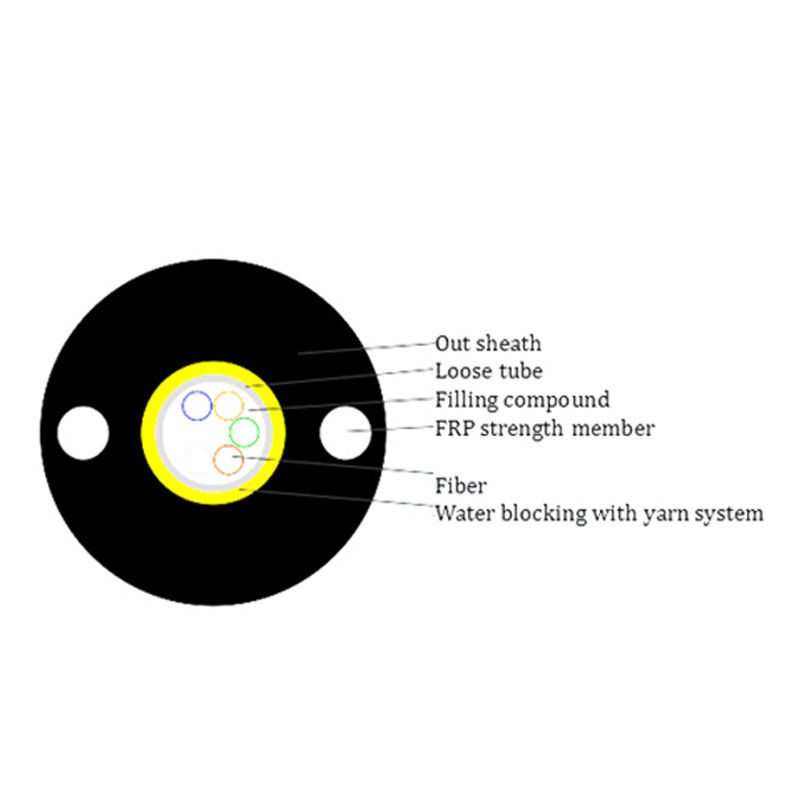

Δομή καλωδίων

Τύπος καλωδίωνGYFXTY
Αριθμός ίνας2~24core
Εμπόδιο υγρασίαςΕμποδίζοντας ταινία νερού
Χαλαρός σωλήναςυλικόPBT
διάμετροςФ2.2 (εξωτερικά/εσωτερικά)
Σωλήνας-πλήρωσηΣωλήνας που γεμίζει compoun
Μέλος δύναμηςυλικόFRP
διάμετρος2 PC
Εξωτερική θήκηυλικόPE
διάμετρος1.8±0.2mm


Χρώμα ινών

Αριθμός ίνας ανά
σωλήνας 8cores
123456
ΜπλεΠορτοκάλιΠράσινοςΚαφετήςΓκρίζοςΆσπρος
789101112
ΚόκκινοςΜαύροςΚίτρινοςΒιολέταΡοζAqua
Το χρώμα 13~24 θα μαρκαριστεί με έναν μαύρο ανιχνευτή. Για το μαύρο χρώμα κανένας χαρακτηρισμένος ανάγκη μαύρος ανιχνευτής, δεν θα χρησιμοποιήσει το χρώμα φύσης αντ' αυτού.


Μηχανικό χαρακτηριστικό καλωδίων

πυρήναςΔιάμετρος καλωδίωνβάρος
2~247.2mm45±2kg/km
Ελάχιστη κάμπτοντας ακτίνα (χιλ.)Μακροπρόθεσμος10D
Ελάχιστη κάμψη
Ακτίνα (χιλ.)
Βραχυπρόθεσμος20D
Λ. επιτρεπόμενο
Εκτατή δύναμη (Ν)
Μακροπρόθεσμος500
Λ. επιτρεπόμενο
Εκτατή δύναμη (Ν)
Βραχυπρόθεσμος1200
Φορτίο συντριβής (N/100mm)Μακροπρόθεσμος300
Φορτίο συντριβής (N/100mm)Βραχυπρόθεσμος1000
Λειτουργία
θερμοκρασία (℃)
-40+70
Εγκατάσταση
θερμοκρασία (℃)
-20+60


Χαρακτηριστικό ινών

Ύφος ινώνΜονάδαSM
G652
SM
G652D
ΚΚ
50/125
ΚΚ
62.5/125
ΚΚ
OM3-300
ΌροςNM1310/15501310/1550850/1300850/1300850/1300
ΜείωσηdB/km≤3.0/1.0≤3.0/1.0
0.36/0.230.34/0.223.0/1.0--
Διασπορά1550nmCP (nm*km)-≤18--Dispresion
1625nmCP (nm*km)-≤22--
Εύρος ζώνης850nmMHZ.KM--≧400≧160Εύρος ζώνης
1300nmMHZ.KM--≧800≧500
Μηδέν μήκος κύματος διασποράςNM1300-1324≧1302,
≤1322
--≧ 1295,
≤1320
Μηά κλίση διασποράςNM≤0.092≤0.091---
PMD μέγιστο μεμονωμένο Fibr ≤0.2≤0.2--≤0.11
Αξία συνδέσεων σχεδίου PMDCP (nm2*k
μ)
≤0.12≤0.08---
Μήκος κύματος λc διακοπών ινώνNM≧ 1180,
≤1330
≧1180,
≤1330
---
Διακοπή καλωδίων
μήκος κύματος λcc
NM≤1260≤1260---
MFD1310nmum9.2+/0.49.2+/0.4---
1550nmum10.4+/0.810.4+/0.8---
Αριθμητικός
Άνοιγμα (NA)
 --0,200+/
-0,015
0.275+/0.
015
0.200+/0
.015
Βήμα (μέσο αμφίδρομου
μέτρηση)
DB≤0.05≤0.05≤0.10≤0.10≤0.10
Παρατυπίες πέρα από την ίνα
μήκος και σημείο
DB≤0.05≤0.05≤0.10≤0.10≤0.10



Ασυνέχεια
Οπισθοδιασπορά διαφοράς
συντελεστής
dB/km≤0.05≤0.03≤0.08≤0.10≤0.08
Ομοιομορφία μείωσηςdB/km≤0.01≤0.01
Πυρήνας dimaterum  50+/1.062.5+/2.550+/1.0
Διάμετρος επένδυσηςum125.0+/0.1125.0+/0.1125.0+/0.1125.0+/0.1125.0+/0.1
Μη-κυκλικότητα επένδυσης%≤1.0≤1.0≤1.0≤1.0≤1.0
Διάμετρος επιστρώματοςum242+/-7242+/-7242+/-7242+/-7242+/-7
Επένδυση/chaffinch
ομόκεντρα λάθος
um≤12.0≤12.0≤12.0≤12.0≤12.0
Επένδυση μη της κυκλικότητας%≤6.0≤6.0≤6.0≤6.0≤6.0
Λάθος conentricity πυρήνων/επένδυσηςum≤0.6≤0.6≤1.5≤1.5≤1.5
Μπούκλα (ακτίνα)um≤4≤4---


Συσκευασία

1.Packing υλικό: Ξύλινο τύμπανο
2.Packing μήκος: το τυποποιημένο μήκος του καλωδίου θα είναι 2 χλμ. Άλλο μήκος καλωδίων είναι επίσης διαθέσιμο εάν απαιτείται από τον πελάτη
