Διπλή θήκη FTTH γύρω από το υπαίθριο εσωτερικό καλώδιο 4.6mm GJYFJH οπτικής ίνας καλωδίων

Name: Διπλή θήκη FTTH γύρω από το υπαίθριο εσωτερικό καλώδιο 4.6mm GJYFJH οπτικής ίνας καλωδίων
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GJYFJH
Price: 29.18 USD
Availability: InStock

Ονομασία μάρκας:	YINGDA
Αριθμός μοντέλου:	GJYFJH
Τροποποιημένο:	10 χλμ
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	5 εργάσιμες ημέρες
Όροι πληρωμής:	T/T ή Δυτική Ένωση

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO

Αρίθμηση ινών:

2 πυρήνες

Μέλος δύναμης:

Νήμα Aramid

Όνομα::

Υπαίθριο καλώδιο GJYFJH

Χρώμα καλωδίων:

μαύρος

Διάμετρος καλωδίων:

4,6 χλστ

Τύπος ινών::

G657A2

Συσκευασία::

Ξύλινο τύμπανο

Εξωτερικό σακάκι:

LSZH

Συσκευασία λεπτομέρειες:

2km/τυλίγουν ή

Δυνατότητα προσφοράς:

500km/μήνας

Επισημαίνω:

Διπλή θήκη FTTH γύρω από το καλώδιο

Καλώδιο 4.6mm οπτικής ίνας

GJYFJH FTTH γύρω από το καλώδιο

Περιγραφή του προϊόντος

FTTH γύρω από καλωδίων το διπλό δίκτυο 4.6mm GJYFJH οπτικής ίνας θηκών υπαίθριο εσωτερικό

Κατά είσοδο ενός κτηρίου, εξωτερική τη θήκη του καλωδίου αφαιρείται απλά για να εκθέσει την εσωτερική φλόγα - σακάκι καθυστερούντω. Η λειτουργία είναι γρήγορη και επιτρέπει στην εύκολη εγκατάσταση από ένα υπαίθριο περιβάλλον σε ένα εσωτερικό περιβάλλον χωρίς την ανάγκη δύο διαφορετικών καλωδίων και μιας ένωσης καλωδίων.
Το καλώδιο πτώσης προορίζεται πρώτιστα για την άμεση εγκατάσταση, δηλ. εγκατάσταση με τις βάσεις ή τους συνδετήρες ή raceways και τα κτήρια καλωδίων δρομολόγησης εσωτερικά. Αυτή η τεχνική εγκαταστάσεων βάζει τις πρόσθετες σκληρές απαιτήσεις στα καλώδια από την άποψη της απόδοσης κάμψεων, της αντίστασης συντριβής και άλλων μηχανικών παραμέτρων.
Το διπλό καλώδιο σακακιών LSZH είναι ένα οπτικών ινών καλώδιο πτώσης για τις εσωτερικές/υπαίθριες εφαρμογές FTTx. Το μοναδικό διπλό σχέδιο σακακιών επιτρέπει στο καλώδιο για να εγκατασταθεί υπαίθρια καθώς επίσης και τα σύντομα τμήματα στο εσωτερικό. Το καλώδιο έχει τη διπλή χαμηλή φλόγα καπνού - οι θήκες καθυστερούντω, ο εξωτερικός είναι μια UV-ανθεκτική μαύρη παραλλαγή.
Το καλώδιο πτώσης έχει την εξαιρετικά καλή εκτέλεση κάμψεων λόγω της ίνας G657 και τον ενσωματωμένο περιορισμό κάμψεων του σχεδίου καλωδίων. Το καλώδιο θα ελέγξει από μόνο του την ελάχιστη ακτίνα κάμψεων και θα επιτρέψει τη συστροφή.

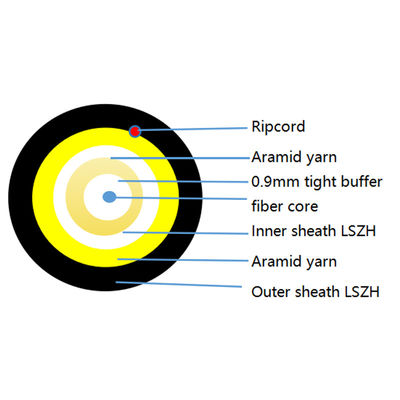

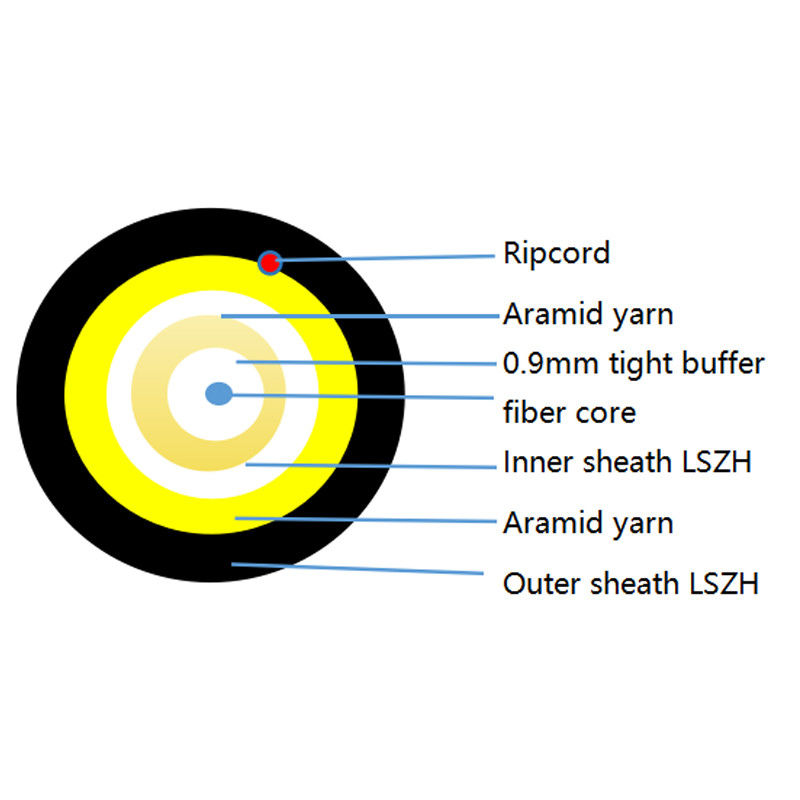

Διπλή θήκη FTTH γύρω από το υπαίθριο εσωτερικό καλώδιο 4.6mm GJYFJH οπτικής ίνας καλωδίων 0
Διπλές τεχνικές παράμετροι καλωδίων οπτικών ινών θηκών

Πρότυπο	GJYFJH
Αρίθμηση ινών	1 πυρήνας
Εξωτερική διάμετρος OD (χιλ.)	4.5±/0.2

Θήκη καλωδίων	Υλικό	UV LSZH
	Πάχος (χιλ.)	0.9±0.1
	OD (χιλ.)	3.0±0.1
Εσωτερικό καλώδιο	Υλικό	LSZH
	Πάχος (χιλ.)	0.5±0.05
	OD (χιλ.)	0.85±0.05
Απομονωτής	Υλικό	LSZH
	Ονομαστικός ζυγίστε το τ (kg/km)	24
Max.tensile δύναμη (Ν)	Μακροπρόθεσμος	120
Max.tensile δύναμη (Ν)	Βραχυπρόθεσμος	240
Min.Bending ακτίνα (χιλ.)	Στατικός	10D
Min.Bending ακτίνα (χιλ.)	Δυναμικός	20D
Max.Crush αντίσταση (N/100mm)	Μακροπρόθεσμος	300
	Βραχυπρόθεσμος	1000
Μέλη δύναμης	Νήμα Aramid
Προστασία του περιβάλλοντος	RoHS ΥΠΟΧΩΡΗΤΙΚΟ
Αποθήκευση ή μεταφορά	-20~70℃
Θερμοκρασία λειτουργίας	-20~60℃

Χαρακτηριστικά G657A2 οπτικής ίνας

Χαρακτηριστικά	Όροι	Διευκρινισμένες τιμές	Μονάδες
Γεωμετρικά χαρακτηριστικά
Διάμετρος επένδυσης	125.0±0.7	µm
Μη-κυκλικότητα επένδυσης	≤0.7	%
Διάμετρος επιστρώματος	245±5	µm
Concentricity επένδυσης/επένδυσης λάθος	≤12	µm
Μη-κυκλικότητα επιστρώματος	≤6.0	%
Concentricity πυρήνων/επένδυσης λάθος	≤0.5	µm
Μπούκλα	≥4	μ
Οπτικά χαρακτηριστικά
1310nm	≤0.35	dB/km
1383nm	≤0.35	dB/km
1550nm	≤0.21	dB/km
Μείωση	1625nm	≤0.23	dB/km
Μείωση εναντίον του μήκους κύματος μέγιστο. Μια διαφορά	1525~1575nm	≤0.02	MHz*km
1285~1330nm	≤0.03	MHz*km
Μηδέν μήκος κύματος διασποράς	1300~1324	NM
Μηά κλίση διασποράς	≤0.092	CP (nm2*km)
Διασπορά τρόπου πόλωσης
Μέγιστη μεμονωμένη ίνα PMD	≤0.1	ps/km1/2
Αξία συνδέσεων σχεδίου PMD	≤0.06	ps/km1/2
Χαρακτηριστική δύναμη	0,04	ps/km1/2
Κομμένο καλώδιο μήκος κύματος	≤1260	NM
Διάμετρος τομέων τρόπου	1550nm	9.3~10.3	µm
1310nm	8.4~9.3	µm
Δείκτης ομάδας της διάθλασης	1550nm	1,467
1310nm	1,466
Περιβαλλοντικά χαρακτηριστικά	1310nm, 1550nm&1625nm
Ανακύκλωση θερμοκρασίας	-60℃ σε +85℃	≤0.05	dB/km
Ανακύκλωση θερμοκρασία-υγρασίας	-10℃ σε +85℃, 4% σε 98% RH	≤0.05	dB/km
Βύθιση νερού	23℃, 30 ημέρες	≤0.05	dB/km
Ξηρά θερμότητα	85℃, 30 ημέρες	≤0.05	dB/km
Υγρή θερμότητα	85℃, 85%RH, 30 ημέρες	≤0.05	dB/km
Μηχανική προδιαγραφή
Δοκιμή απόδειξης	≥9.0	Ν
	≥1.0	%
	≥100	kpsi
Μακροεντολή που κάμπτει την προκληθείσα απώλεια
ακτίνα 1Turns @5mm	1550nm	≤0.15	DB
ακτίνα 1Turns @5mm	1625mm	≤0.45	DB
ακτίνα 1Turns @7.5mm	1550nm	≤0.08	DB
ακτίνα 1Turns @7.5mm	1625mm	≤0.25	DB
ακτίνα 1Turns @10mm	1550nm	≤0.03	DB
ακτίνα 1Turns @10mm	1625mm	≤0.10	DB
Δύναμη λουρίδων επιστρώματος	Χαρακτηριστική μέση δύναμη	1.5	Ν
Μέγιστη δύναμη	≥1.3 ≤8.9	Ν
Δυναμική παράμετρος ευαισθησίας διάβρωσης πίεσης	27

Χαρακτηριστικά γνωρίσματα

Το υψηλής αντοχής μέλος δύναμης νημάτων aramid εξασφαλίζει την υψηλή εκτατή δύναμη και τη μακροπρόθεσμη σταθερότητα στη μετάδοση
Μικρή εξωτερική διάμετρος, ελαφρύς, flame-retardant, εύκολη στη λουρίδα, χαμηλή - μείωση, φυσικά μαλακή
Άμεσο να συνδέσει μεταξύ των σφιχτών καλωδίων απομονωτών και δεν χρειάζεται καμία κιβώτιο ή πλεξίδα συνδέσεων
Κατάλληλος για την εγκατάσταση, λειτουργία, και κατάλληλος για τη συντήρηση

Εφαρμογή

Οικοδόμηση στην οικοδόμηση του συνδέοντας καλωδίου
Εσωτερικό μαλακό καλώδιο κατά μήκος του τοίχου, ανώτατο όριο, μεταξύ των στρωμάτων και στους αγωγούς
Συνδέστε τις πλεξίδες, τους γρήγορους συνδετήρες και τα σκοινιά μπαλωμάτων για τον εξοπλισμό επικοινωνίας
