Ονομασία μάρκας: | YINGDA |
Αριθμός μοντέλου: | Αόρατο καλώδιο |
Τροποποιημένο: | 10km |
τιμή: | Διαπραγματεύσιμα |
Διαφανής θήκη καλωδίων G657 οπτικών ινών FTTH αόρατη εσωτερική συνδέοντας με καλώδιο 0,9 PVC 1.2mm
Στο πρόγραμμα FTTH, το τέλος - η εσωτερική καλωδίωση χρηστών είναι η πιό μεταφέρουσα, και υπάρχουν πολλοί παράγοντες πρέπει να εξετάσουν, όπως η εξασφάλιση ασφάλειας γραμμών, εσωτερική αισθητική, και η διευκόλυνση της κατασκευής. Επομένως, τα αόρατα οπτικά καλώδια προέκυψαν.

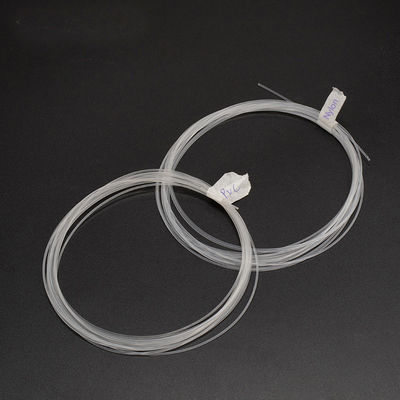

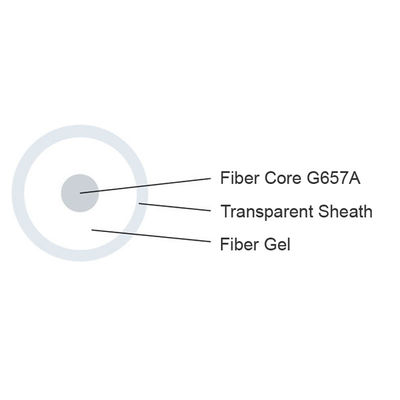

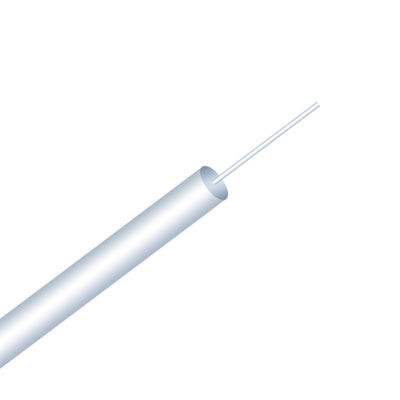

Το αόρατο οπτικό καλώδιο είναι η σύντμηση του διαφανούς σφιχτού καλωδίου οπτικής ίνας απομονωτών, το οποίο αποτελείται από τη οπτική ίνα G657, το πήκτωμα ινών και τη διαφανή σφιχτή θήκη απομονωτών. Εάν το εξωτερικό στρώμα πρέπει να καλυφθεί με την καυτή κόλλα λειωμένων μετάλλων ή δεν αποφασίστηκε από τις πραγματικές απαιτήσεις εφαρμογής. Κάθε στρώμα εξωθείται βαθμιαία χρησιμοποιώντας την τεχνολογία εξώθησης. Η διάμετρος του αόρατου οπτικού καλωδίου χωρίς καυτή κόλλα λειωμένων μετάλλων είναι 0.9mm, και αυτή του αόρατου οπτικού καλωδίου με την καυτή κόλλα λειωμένων μετάλλων είναι 1.2mm. Οι αόρατες θήκες καλωδίων μπορούν να αποτελεσθούν από το PVC ή τα νάυλον υλικά. Τα συμβατικά αόρατα οπτικά καλώδια αποτελούνται από το υλικό PVC, αλλά εάν υπάρχει μια υψηλότερη απαίτηση για τη σκληρότητα, το νάυλον υλικό μπορεί να επιλεχτεί, το οποίο έχει την υψηλότερη σκληρότητα και την εκτατή δύναμη.
Η χρήση των αόρατων οπτικών καλωδίων είναι μια εφαρμογή όπου οι χρήστες δεν δέχονται τη χρήση του καλωδίου πτώσης ή δεν λύνουν το πρόβλημα της δύσκολης εισόδου για τους χρήστες, ειδικά στις παλαιούς κατοικήσιμες περιοχές και τους χώρους γραφείου. Η ίνα χρησιμοποιούμενη είναι ίνα G.657A με μια ελάχιστη κάμπτοντας ακτίνα 5mm. Κατά τοποθέτηση, δεν υπάρχει την καμία ανάγκη να τρυπηθούν με τρυπάνι τα καρφιά, τα υποστηρίγματα, οι τρύπες, ή οι σωλήνες στην προσέγγιση, η οποία μπορεί να βλάψει την αρχική εσωτερική δομή ή να προκαλέσει τους κινδύνους ασφάλειας όπως το καλώδιο που κρεμά και που πέφτει μακριά λόγω της ασυνεχούς τοποθέτησης. Συγχρόνως, επειδή το καλώδιο είναι σχεδόν διαφανές, δεν έχει επιπτώσεις στην εσωτερική αισθητική. Η μέθοδος κατασκευής είναι απλή, και μόνο τα φορητά εργαλεία εγκαταστάσεων θέρμανσης απαιτούνται για να συμπληρώσουν το πρόγραμμα τοποθέτησης.
Χαρακτηριστικά γνωρίσματα
Τεχνικές παράμετροι
Τύπος καλωδίων | Αριθμός-8 τύπος | Τύπος μικροϋπολογιστών | |
Εξωτερική διάμετρος | 2.0*3.0mm | 0.9mm | |
Βάρος | 10kg/km | 1kg/km | |
Χρώμα | Ο Μαύρος, λευκός | Διαφανής | |
Εκτατή δύναμη | 200N | 50N | |
Ελάχιστη ακτίνα κάμψεων | Δυναμικός | 20mm | 5mm |
Στατικός | 10mm | 3mm | |
Απώλεια μετάδοσης | 1310nm | ≤0.4db/km | ≤0.25db/km |
1550nm | ≤0.4db/km | ≤0.25db/km | |
Θερμοκρασία εργασίας το /Storage | -40℃ ~+70℃ |
Βήματα λειτουργίας
1. Προετοιμάστε το οπτικό καλώδιο στο εργαλείο εγκαταστάσεων
2. Γδύνοντας πένσες καλωδίων χρήσης για να στερεώσει έξω ένα χάσμα δερμάτων χωρίς καταστροφή της οπτικής ίνας.
3. Χρησιμοποιήστε το νύχι σας που ξεφλουδίζει από ένα 0.9mm εξωτερικό δέρμα από το χάσμα δερμάτων. Μετά από την αποφλοίωση, χρησιμοποιήστε ένα τέμνον μαχαίρι για να το κόψετε επίπεδο, και να καθαρίσετε το πρόσωπο καλωδίων και τελών οπτικών ινών με το βαμβάκι οινοπνεύματος.
4. Εγκαταστήστε κατά μήκος του κατώτατου ορίου ή η περιζώνοντας γραμμή, συγκεντρώνει τους συνδετήρες ή τη συγκόλληση στην περιοχή.
Σχεδόν αόρατος μετά το πέρας.
