Σχήμα 8 αυτοφερόμενο καλώδιο GYXTC8Y οπτικής ίνας καλωδίων αγγελιοφόρων χάλυβα

Τροποποιημένο:	2 χλμ
τιμή:	Διαπραγματεύσιμα
Τυπική συσκευασία:	2km/ξύλινο τύμπανο

Λεπτομέρειες

Περιγραφή του προϊόντος

Αξιολογήσεις & Κριτικές

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

YINGDA

Πιστοποίηση

ISO,SGS

Αριθμό μοντέλου

GYXTC8Y

Καλωδιακό μπουφάν:

Μαύρο

Υλικό κάλυψης:

Αριθμός ινών:

1core, 2core,… 12core

Μέγεθος καλωδίου:

3.5*6.5mm

Εφαρμογή:

Η κεραία FTTH τοποθετεί, διοχετεύει, θαμμένος, σωλήνωση, υπόγεια

Μέλος της δύναμης:

Ατσάλινο σύρμα

Επισημαίνω:

Καλώδιο οπτικής ίνας θηκών PE

Καλώδιο οπτικής ίνας χαλύβδινων συρμάτων

GYXTC8Y καλώδιο οπτικής ίνας

Περιγραφή του προϊόντος

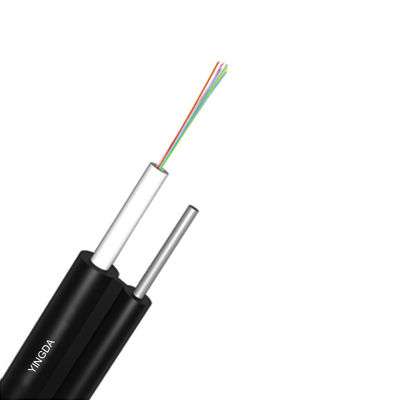

Σχήμα 8 Αυτοεφοδιαστικό καλώδιο οπτικών ινών από χάλυβα

Οι ίνες τοποθετούνται σε ένα χαλαρό σωλήνα από πλαστικό υψηλού εύρους.και κατάλληλο για εξωτερική χρήσηΥπάρχει ένα ακόμη ατσάλινο καλώδιο αγγελιοφόρου για να υποστηρίξει το καλώδιο οπτικών ινών για την εγκατάσταση για την εναέρια τοποθέτηση,για να διατηρηθεί επαρκώς καλή αντοχή σε έλξη.

Εφαρμογή καλωδίων υποβολής ινών

Η παρούσα προδιαγραφή καλύπτει τις γενικές απαιτήσεις του αυτοφορτωμένου οπτικού καλωδίου κεντρικού σωλήνα για την εναέρια τοποθέτηση, σχήμα 8.

Χαρακτηριστικά

Η μη μεταλλική αντοχή έχει εξαιρετική αντιαλεκτρομαγνητική ικανότητα.
Αποδεδειγμένη σχεδίαση χαλαρών σωλήνων για καλή απόδοση
Εξαιρετικά μηχανικά και περιβαλλοντικά χαρακτηριστικά
Καλή ευελιξία και ικανότητα κάμψης
Μικρή εξωτερική διάμετρος, ελαφρύ βάρος, εύκολη εγκατάσταση

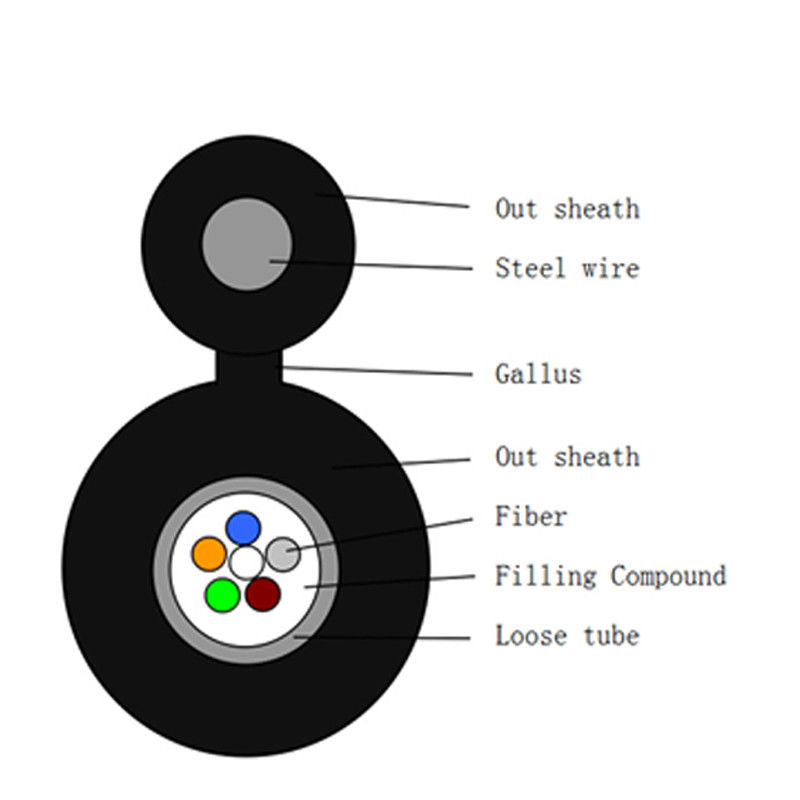

Δομή καλωδίου

Τύπος καλωδίου	GYXTC8Y
Αριθμός ινών	2 ~ 12 πυρήνες
Φραγμός υγρασίας	Σύστημα αποκλεισμού νερού
Μέλος κεντρικής δύναμης	υλικό	ΣΥΡΙΖΑ
Μέλος κεντρικής δύναμης	διάμετρος	10,4 mm
Μέλος της ψυχικής δύναμης	υλικό	Τεχνουργήματα από χάλυβα
Μέλος της ψυχικής δύναμης	διάμετρος	1.2 mm
Ελαφρύ σωλήνα	υλικό	PBT
Ελαφρύ σωλήνα	διάμετρος	Φ2.0mm
Συμπλήρωση καλωδίων	υλικό	Συνδυασμός πλήρωσης καλωδίων
Εξωτερική κάλυψη	υλικό	ΠΕ
Εξωτερική κάλυψη	διάμετρος	10,70±0,2 mm

Κωδικός χρώματος ινών

Αριθμός ινών ανά 8πυρήνες σωλήνα	1	2	3	4	5	6
	Μπλε	Πορτοκαλί	Πράσινο	Καφέ	Γκρι	Λευκό
	7	8	9	10	11	12
	Κόκκινο	Μαύρο	Κίτρινο	Βιολέτα	Ροζ	Ακουα

Μηχανικά χαρακτηριστικά καλωδίου

πυρήνας	Διάμετρος καλωδίου	βάρος
2 πυρήνες έως 24 πυρήνες	3.2 * 6,5 mm	55 ± 5 kg/km
Ελάχιστη ακτίνα κάμψης ((mm)	Μακροπρόθεσμα	10D
Μίνες κάμψης Ακτίνα ((mm)	Σύντομη	20D
Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N)	Μακροπρόθεσμα	600
Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N)	Σύντομη	1500
Τραυματιστικό φορτίο (N/100mm)	Μακροπρόθεσμα	600
Τραυματιστικό φορτίο (N/100mm)	Σύντομη	1500
Λειτουργία θερμοκρασία (°C)	-40+70
Εγκατάσταση θερμοκρασία ((°C)	-15+60

Χαρακτηριστικά των ινών

Τύπος ινών		Μονάδα	ΣΜ G652	ΣΜ G652D	ΜΜ 50/125	ΜΜ 62.5/125	ΜΜ OM3-300
Υπόθεση		nm	1310/1550	1310/1550	Καθαρό νερό	Καθαρό νερό	Καθαρό νερό
Αδυνάμωση		dB/km	≤	≤	≤	≤ 3,0/1.0	≤ 3,0/1.0
Αδυνάμωση		dB/km	0.36/0.23	0.34/0.22	3.0/1.0	- Δεν ξέρω.	- Δεν ξέρω.
Διασκορπισμός	1550nm	Ψ/(nm*km)	- Δεν ξέρω.	≤ 18	- Δεν ξέρω.	- Δεν ξέρω.	Απασχόληση
Διασκορπισμός	1625nm	Ψ/(nm*km)	- Δεν ξέρω.	≤ 22	- Δεν ξέρω.	- Δεν ξέρω.
Διάφραση ζώνης	850nm	MHZ.KM	- Δεν ξέρω.	- Δεν ξέρω.	¥400	¥160	Διάταξη ζώνης
Διάφραση ζώνης	1300nm	MHZ.KM	- Δεν ξέρω.	- Δεν ξέρω.	¥800	¥500
Μηδενικό μήκος κύματος διασποράς		nm	1300-1324	¥1302, ≤1322	- Δεν ξέρω.	- Δεν ξέρω.	¥ 1295, ≤1320
Μηδενική κλίση διασποράς		nm	≤0.092	≤0.091	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.
PMD Μέγιστη ατομική ίνα			≤0.2	≤0.2	- Δεν ξέρω.	- Δεν ξέρω.	≤0.11
Αξία συνδέσμου σχεδιασμού PMD		Πιτ. m)	≤0.12	≤0.08	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.
μήκος κύματος διακοπής ινών λc		nm	¥ 1180, ≤1330	¥1180, ≤1330	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.
Διακοπή καλωδίων μήκος κύματος λcc		nm	≤ 1260	≤ 1260	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.
ΔΕΠ	1310nm	Εμ...	9.2+/-0.4	9.2+/-0.4	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.
ΔΕΠ	1550nm	Εμ...	10.4+/-0.8	10.4+/-0.8	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.
Αριθμητική Ανοιχτότητα (NA)			- Δεν ξέρω.	- Δεν ξέρω.	0.200+/ -Ούτε ένα.015	0.275+/-0. 015	0.200+/-0 .015
Βήμα (μεσαίο όριο διμερούς) μέτρηση)		dB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
Ακανόνιστες διαστάσεις των ινών μήκος και σημείο		dB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10

Διακοπή
Επιστροφή της διαφοράς συντελεστής	dB/km	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
Ομοιότητα εξασθένισης	dB/km	≤0.01	≤0.01
Διάμετρος πυρήνα	Εμ...			50+1/1.0	62.5+/-2.5	50+1/1.0
Διάμετρος επικάλυψης	Εμ...	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Μη κυκλική επένδυση	%	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0
Διάμετρος επικάλυψης	Εμ...	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα	Εμ...	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0
Μη κυκλική επικάλυψη	%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
Λάθος κεντρομορφίας πυρήνα/οπλισμού	Εμ...	≤0.6	≤0.6	≤ 1.5	≤ 1.5	≤ 1.5
Στρογγυλή ακτίνα	Εμ...	≤ 4	≤ 4	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.

Πληροφορίες περί συσκευασίας

1Υλικό συσκευασίας: ξύλινο τύμπανο

2.Μεγάλος μήκος συσκευασίας: 2 χλμ, 3 χλμ, 4 χλμ ή προσαρμόστε.

3. προσαρμόστε: λογότυπο, αριθμό μέρους, μήκος, υλικό, χρώμα ινών, κλπ.
