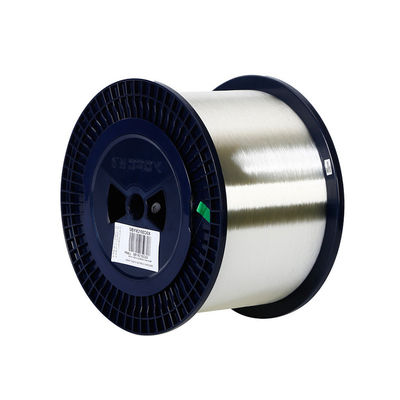

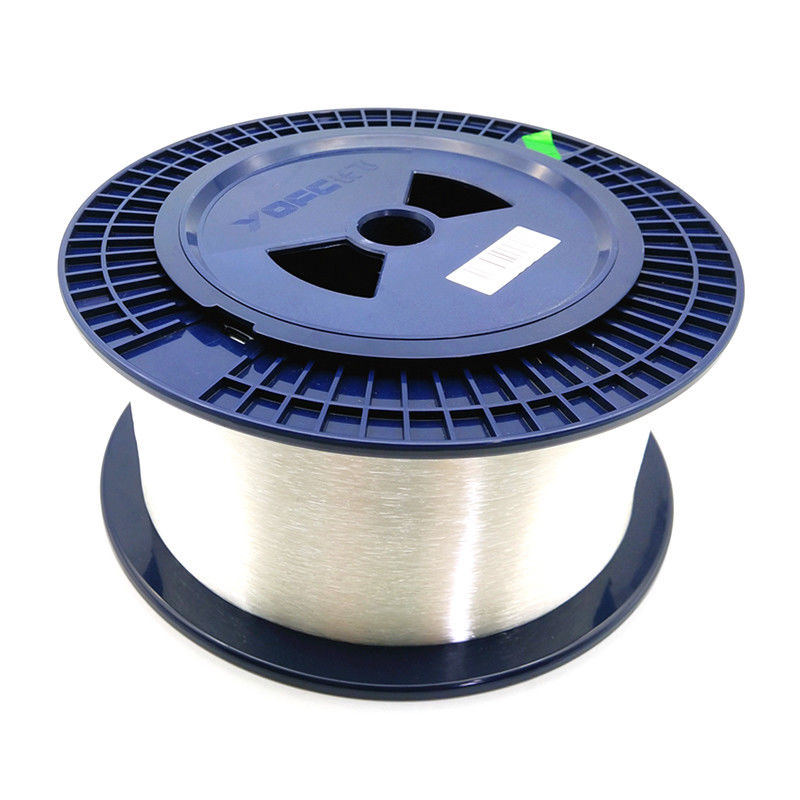

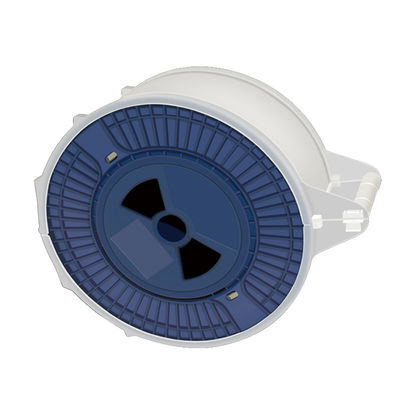

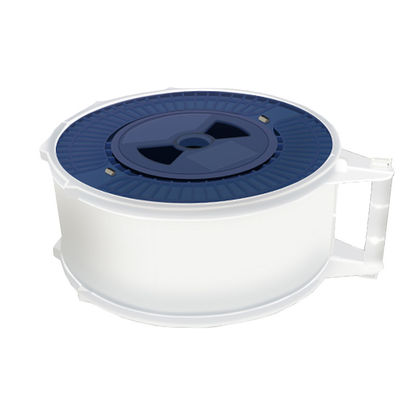

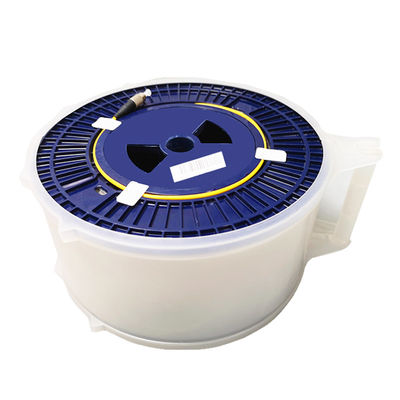

FTTX που αφαιρεί τον πυρήνα YOFC Fujikura OTDR ενιαίο τρόπο 250um G657A 1KM50km ινών δοκιμής το γυμνό στο πλαστικό τύμπανο

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

• OTDR + γυμνός συνδυασμός ινών
• Διεπαφή συνήθειας: SC FC LC ST E2000 MU DIN D4 FDDI SMA, Κ.ΛΠ.
• Γυμνή ινών ίνα γραμμών δίσκων διπλή
• Υψηλή ταχύτητα μετάδοσης, χαμηλή απώλεια ινών, ισχυρή αντιπαρεμβατική δυνατότητα, υλική επιλογή υψηλών σημείων, μακριά ζωή υπηρεσιών
• Η οπτική ίνα μπορεί να φέρει 10Mbps, 100Mbps, μεγάλη ευρεία ζώνη 1000Mbps
• Το μη μεταλλικό υλικό χρησιμοποιείται ως διεξαγωγή που κόβεται της οπτικής ίνας, και η ηλεκτρομαγνητική παρέμβαση δεν παραλαμβάνεται
• Στη γραμμή επικοινωνίας, ο αριθμός σταθμών ηλεκτρονόμων μπορεί να μειωθεί και η ποιότητα επικοινωνίας μπορεί να βελτιωθεί
• Κάθε γυμνή ίνα έχει εξεταστεί αυστηρά, και όλα τα στοιχεία ανταποκρίνονται στα πρότυπα προτού να βγούν της αποθήκης εμπορευμάτων

Προδιαγραφή της ενιαίας ίνας τρόπου

Όταν οι οπτικοί ανακλαστήρες χρονικών περιοχών (OTDR) χρησιμοποιούνται για να μετρήσουν τη οπτική ίνα, μερικές φορές αντιμετωπίζεται ότι η σύνδεση οπτικής ίνας είναι σύντομη. Κατά μέτρηση της σύντομης σύνδεσης οπτικής ίνας, μεγαλύτερη την αξία μείωσης (xxdb/km) λαμβάνεται συχνά, η οποία καθιστά το δείκτη μείωσης ανίκανο να λάβει μια καλύτερη αξιολόγηση. Γιατί;

Λόγω της σύντομης σύνδεσης οπτικής ίνας (γενικά λιγότερο από 1km), OTDR μέτρησε την καμπύλη με ορισμένη αστάθεια, η οποία είχε επιπτώσεις στον τελικό αριθμητικό υπολογισμό. Μεταξύ των τεχνικών παραμέτρων που περιγράφουν OTDR, υπάρχει ένας δείκτης για τη γραμμικότητα. Ο γενικός δείκτης OTDR είναι 0.05db/db (e600c: 0.05db/db, n3900a: 0.03db/db). Στην πραγματικότητα, αυτός ο δείκτης περιγράφει τη σειρά διακύμανσης της καμπύλης OTDR.

Επομένως, για συντομία η ίνα, η ακρίβεια της μέτρησης OTDR προκαλείται. Αυτό το πρόβλημα είναι επίσης ένα κοινό πρόβλημα που αντιμετωπίζει την κλειδαριά OTDR. Έτσι ποιες μέθοδοι μπορούμε να μειώσουμε αυτόν τον αντίκτυπο; Πώς μπορούμε να πάρουμε ένα καλύτερο αποτέλεσμα της δοκιμής;

1. Προσθέστε την ψεύτικη ίνα δοκιμής 2km

Η επίδραση θα μειωθεί όπως το μήκος ινών αυξάνεται λόγω της προσθήκης 2km εξετάζει την ψεύτικη ίνα. Ένα πιό ικανοποιητικό αποτέλεσμα πρέπει να είναι διαθέσιμο.

Αλλά λόγω της αύξησης του μήκους και της εισαγωγής του λάθους δοκιμής, αυτή η μέθοδος φέρνει μερικά λάθη με τη μέθοδο δοκιμής. Αλλά ως στοιχεία δοκιμής της ποιότητας προγράμματος, έχει μια ιδιαίτερη αξία αναφοράς.

2. Απώλεια συνδέσεων μέτρου με την πηγή φωτός και τον οπτικό μετρητή ενέργειας, και μήκος μέτρου με OTDR

Η πρόοδος της μέτρησης απώλειας βελτιώνεται επειδή ο οπτικός μετρητής δύναμης μετρά την απώλεια συνδέσεων κοντά στην τυποποιημένη μέθοδο μέτρησης απώλειας με τη χρησιμοποίηση της πηγής φωτός. Φυσικά, για την ίνα τμήματος, το επίπεδο ακρίβειας υψηλότερης ανάλυσης των οπτικών απορριμάτων παλατιών χρησιμοποιείται για να μειώσει το λάθος. Η μέτρηση μήκους λήφθηκε από OTDR. Η αξία μείωσης του μήκους μονάδων μπορεί να ληφθεί με τη διαίρεση της αξίας απώλειας από την αξία μήκους.

3. Η καμπύλη μέτρησης OTDR χρησιμοποιείται μόνο ως αναφορά, και εστίαση μέτρησης OTDR στην αφαίρεση των εμποδίων συνδέσεων.

Στη σύντομη μέτρηση ινών, η καμπύλη μέτρησης OTDR χρησιμοποιείται καλύτερα ως αναφορά, ως ποιοτική βάση, παρά ως ποσοτική βάση.
