24 Port SC APC Connector 19" ODF Fiber Optic Patch Panel Διανομή Φρέμα Λευκό μεταλλικό ράφι

Τα πλαίσια συσσωρευτών οπτικών ινών αποτελούν τον βοηθητικό εξοπλισμό για την καλωδίωση τερματικών στα δίκτυα επικοινωνιών μετάδοσης οπτικών ινών.

Το υλικό αυτό είναι κατάλληλο για εσωτερική σύνδεση οπτικών καλωδίων και για άμεση σύνδεση υποκαταστημάτων.

Πίνακα επικάλυψης 1U Προδιαγραφές

Οπτικό πίνακα διανομής Χαρακτηριστικά

Εφαρμόζεται σε τερματισμό και 19' πρότυπη δομή, σχεδιασμός στερέωσης ράφου, μεταλλικό ψυχρά κυλούμενα φύλλα χάλυβα, με ηλεκτροστατική ψεκασμό, πάχος 1,2 mm μετά την βαφή.Συνολικά ομαλή, χωρίς ρωγμές ή αποτυπώματα.

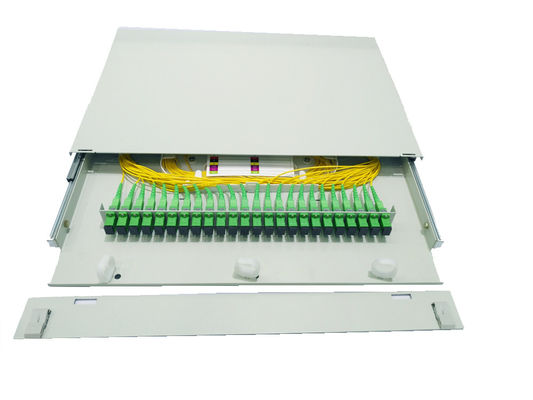

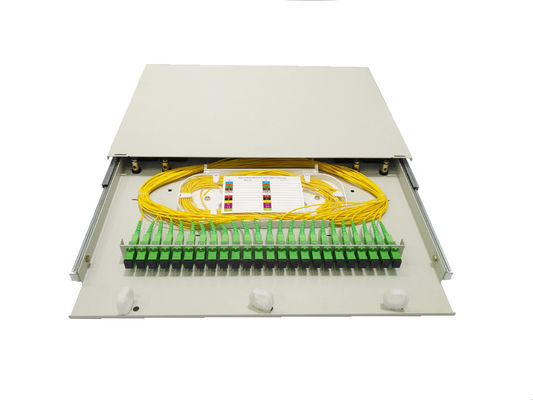

1U ύψος 44.54mm μπορεί να χωρέσει 24pcs SC simplex πλακέτα προσαρμοστή, ο προσαρμοστής είναι με τρύπα φλάντζης, όλα τα κουτιά που παραδίδονται με βίδες για να στερεώσει τους προσαρμοστές στο πλακέτο για να το κάνει σταθερό κατά τη διάρκεια της μακροχρόνιας μεταφοράς,Δεν γλιστράω έξω.

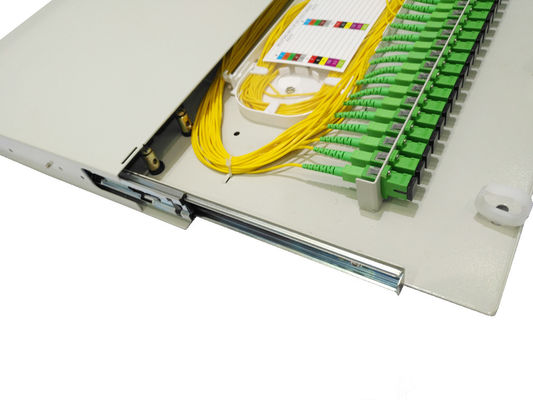

1U 24core εξοπλισμένο με 1 τεμάχιο δίσκο σύντηξης σύντηξης, μέγιστο 24core μόνιμη αποθήκευση ινών, υπάρχει αρκετός χώρος για διαχείριση ή αποθήκευση ινών μήκους 1,5 μέτρων.

Το κουτί μπορεί να τοποθετηθεί σε ράφι στο πλαίσιο ODF 19 ιντσών ή 23 ιντσών με τοποθέτηση αυτιών, οι οποίες θα είναι διαμόρφωση με την τσάντα αξεσουάρ, με αρκετές βίδες, κατά την παράδοση, χωρίς να είναι σταθερές στο κουτί.Παρακαλούμε να το βγάλετε όταν αρχίσει η κατασκευή..

Το κουτί με 4 κομματάκια καλωδίων και ελαστικές σφραγίδες για την αποφυγή σκόνης ή αρουραίων, που κάνουν τη διαχείριση των ινών εύκολη και ωραία.Έχει περάσει πολύς καιρός χωρίς διακοπές., είναι πολύ ομαλή και βολική για να πάρει έξω από το εσωτερικό δίσκο.

Υπάρχουν επίσης 3πλαστικά σφραγίδες καλωδίων για τη διαχείριση εξόδου καλωδίων, ανθρώπινο σχέδιο, υπάρχουν πολλοί τύποι σφραγίδων που μπορούν να επιλεγούν.

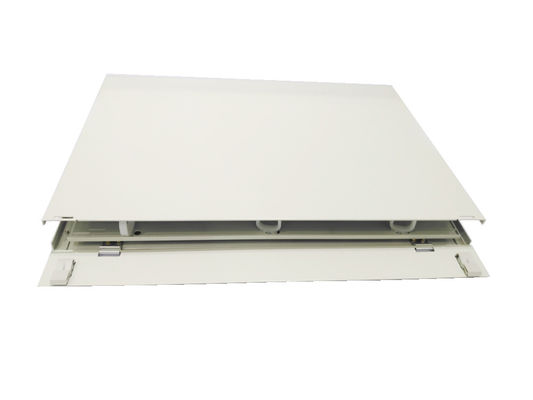

Το σύνολο του κουτιού θα κλείνει με ένα κλιπ στο μπροστινό μέρος και μπορεί να αναστρέφεται προς τα πάνω ή προς τα κάτω με ένα μεταλλικό κάλυμμα στο κάτω μέρος. Κατά την παράδοση, θα κλείσει για καλύτερη προστασία.

Περιβαλλοντικές απαιτήσεις:

Δεν είναι κατάλληλη για χρήση σε εξωτερικούς χώρους, εάν χρειαστεί να χρησιμοποιηθεί, θα πρέπει να λαμβάνονται μέτρα προστασίας.

Ιδιότητες υλικού

Υλικά οπτικών ινώνείναιαντοχή στη διάβρωση,σταθερές φυσικές και χημικές ιδιότητες όλα τα υλικά πρέπει να είναι συμβατά,

και είναι συμβατό με το κάλυμμα οπτικού καλωδίου και το καλώδιο pigtailΓκαζόν.

Για να αποφευχθεί η διάβρωση και άλλες ηλεκτρικές βλάβες, τα υλικά αυτά πρέπει να είναι συμβατά με τα άλλα υλικά.εξοπλισμός που χρησιμοποιείται στο πίνακα επικάλυψης

1. Αν ητο διάταγμα επικάλυψης χρησιμοποιεί μηχανικά πλαστικά, η απόδοση καύσης του πρέπει να είναι σύμφωνη μεμε δοκιμή A GB/T5169.7, η δοκιμή διαρκεί για30άρια.

2.χρήση προστατευτικού για την ενίσχυση των συνδέσεων οπτικών ινών τα υλικά και η θερμή θερμοκρασία τήξης του γεμιστήρα πρέπεινα είναι τουλάχιστον 120 °Γ, θερμική μαλακτοποίηση

η θερμοκρασία δεν πρέπει να είναι μικρότερη από 90 °C°C, μπορεί να χρησιμοποιηθεί σε 25 ~+40°Θερμοκρασία C.

3. ΑΌλα τα υλικά πρέπει να είναι μη τοξικά, μη διαβρωτικά, για την ανθρώπινη υγείακαι άλλα στοιχεία εξοπλισμούΠαρενέργειες.

Η εμφάνιση πρέπει να έχει πλήρες σχήμα, χωρίς βούρτσα, χωρίς φυσαλίδεςχωρίς ρωγμές και κενά, παραμόρφωση, ακαθαρσίαελαττώματα.

Όλο το χρώμα του φόντου πρέπει να είναι ομοιόμορφα συνεχή.βολική κατασκευή,χαμηλή εξασθένισηαπώλεια,

 εύλογη δομή, ο ενισχυμένος πυρήνας είναι σταθερόςσετο κουτί του τερματικού, η κάλυψη έχειΣύρμα γείωσης,

 κατάλληλο για καλώδια ινών οπτικής ταινίας καιΚαλώδιο εσωτερικού.

Μοναδικό σχεδιασμό, 19 ιντσών ράφι.ή τοίχο.

Μηχανικές ιδιότητες

Δυνατότητα τράβηξης:πρέπει να αντέχει στην αξιακή αντοχή τράβηξης τουλάχιστον 500N μεταξύ του τερματικού κιβωτίου καλωδίου και του καλωδίου, και τουλάχιστον 5N μεταξύ της κορδέλας καλωδίωσης και του τερματικού κιβωτίου.

Δοκιμή συμπίεσης: κάθε τερματικό κουτί καλωδίου πρέπει να μπορεί να αντέχει την κάθετη στατική πίεση

τουλάχιστον 200N.

Δοκιμή στροφής: το κουτί τερματικού καλωδίου πρέπει να μπορεί να αντέχει τη γωνία στροφής.

Ηλεκτρικές ιδιότητες

1. Μεταλλικό στοιχείο κιβωτίου καλωδίου οπτικών ινών και μεταλλικός πυρήνας ενίσχυσης καλωδίου, καλωδίου μεταλλικού τύπου
2. στοιχεία και αντίσταση μόνωσης εδάφους
3. αντίσταση μόνωσης:
4. δεν πρέπει να είναι μικρότερη από 2*104M ohm, τάση δοκιμής: 500V (DC).
5. Δυνατότητα τάσης:
6. χωρίς βλάβη, χωρίς φαινόμενο τόξου σε 15Kv DC κάτω του 1min, χωρίς βλάβη, χωρίς τόξο
7. Φαινόμενο.
