19”24 Port SC Metal Drawer Sliding ODF Fiber Optic Patch Panel

19» συρτάρι μετάλλων Sc 24 λιμένων που γλιστρά την επιτροπή μπαλωμάτων οπτικών ινών ODF

  • Υψηλό φως

    odf επιτροπή μπαλωμάτων οπτικών ινών

    ,

    Γλιστρώντας επιτροπή μπαλωμάτων οπτικών ινών συρταριών

    ,

    Επιτροπή μπαλωμάτων ινών Sc ODF

  • Υλικό
    Ελασματοποιημένος εν ψυχρώ χάλυβας
  • είσοδος καλωδίων
    4 λιμένες στην πίσω διάμετρο 20mm
  • καλώδιο ouputs
    μονοκατευθυντικός συζευκτήρας Sc 24 λιμένων
  • Χρώμα
    ΜΑΥΡΟΣ
  • Μέγεθος
    430*300*1U χιλ., ανώτατο, 480mm
  • Τύπος
    το ράφι τοποθετεί την επιτροπή μπαλωμάτων
  • Μέγεθος ραφιών
    19 ίντσα ή 23inch
  • Προσαρμοστής
    SC, LC, FC, ST, E2000, Κ.ΛΠ.
  • κιβώτιο ανοικτό
    μπροστινός συνδετήρας
  • Τύπος δίσκων
    συρτάρι 19» επιτροπή μπαλωμάτων
  • ποσότητα δίσκων συναρμογών
    δίσκος 1pc 24cores
  • Χαρακτηριστικά γνωρίσματα
    Sc ODF 24 λιμένων
  • Τόπος καταγωγής
    Κίνα
  • Μάρκα
    yingda
  • Πιστοποίηση
    ISO
  • Αριθμό μοντέλου
    Gpsr-1u-SA24
  • Ποσότητα παραγγελίας min
    100pcs
  • Τιμή
    negotiable
  • Συσκευασία λεπτομέρειες
    1pc ανά κιβώτιο, 3pcs ανά κιβώτιο χαρτοκιβωτίων
  • Χρόνος παράδοσης
    1week
  • Όροι πληρωμής
    T/T, Western Union, Paypal
  • Δυνατότητα προσφοράς
    10000pcs το μήνα

19» συρτάρι μετάλλων Sc 24 λιμένων που γλιστρά την επιτροπή μπαλωμάτων οπτικών ινών ODF

19» συρτάρι μετάλλων Sc 24 λιμένων που γλιστρά την επιτροπή μπαλωμάτων οπτικών ινών ODF



24 η γλιστρώντας επιτροπή μπαλωμάτων οπτικών ινών συρταριών μετάλλων οπτικών ινών ODF Sc λιμένων 19» ράφι τοποθετεί





Το ράφι Sc σειράς GPSR τοποθετεί τις γλιστρώντας επιτροπές μπαλωμάτων οπτικών ινών θα φορτωθεί εκ των προτέρων με τους προσαρμοστές Sc και η διοικητική εξάρτηση συναρμογών στο εργοστάσιο, αυτό παρέχει έναν μέσο όρο για να αποθηκεύσει τις συνδεμένες οπτικές ίνες κατά τρόπο τακτοποιημένο ή τακτικό.


Τα κύρια χαρακτηριστικά γνωρίσματα αυτού του ραφιού τοποθετούν τις επιτροπές μπαλωμάτων είναι ο γλιστρώντας δίσκος τήξης μετάλλων που μπορεί να προσαρμοστεί στις διάφορες γωνίες εργασίας για να διευκολύνει την εγκατάσταση και τις εργασίες συντήρησης. Εκτός από αυτό, το ράφι τοποθετεί τις επιτροπές μπαλωμάτων έχει μια απογείωση μπροστινής κάλυψης για να υποστηρίξει την εγκατάσταση και τις εργασίες συντήρησης.



Προδιαγραφή

ΠΡΟΤΥΠΟ Gpsr-1u-SA24
Διάσταση 430*300*1U χιλ.
Ανώτατη ικανότητα ενιαία ίνα 24
Λιμένας προσαρμοστών Μονοκατευθυντικός λιμένας Sc
Προσαρμοστής qty 24pcs SC/APC με τη φλάντζα
Πάχος 1.2mm
Υλικό Ελασματοποιημένο εν ψυχρώ φύλλο χάλυβα, με τον ηλεκτροστατικό ψεκασμό
Χρώμα Μαύρο RAL 9004
Είσοδος καλωδίων 4pcs, λαστιχένια διάμετρος 20mm
Καθαρό βάρος 5.2kg
Εκτίμηση IP IP20
Λειτουργούσα θερμοκρασία -200 C~+700C
Τα πρότυπα συμμορφώνονται TIA/EIA 568.C, ISO/IEC 11801, ΤΟ EN 50173, IEC 60304, IEC 61754, ΤΟ EN 297-1



Χαρακτηριστικά γνωρίσματα

  • Εφαρμόσιμος στη λήξη και τυποποιημένη δομή 19 " ή 23 τη”
  • Το ράφι τοποθετεί στο οπτικό πλαίσιο ODF διανομής με να τοποθετήσει τα αυτιά με τις τρύπες
  • Κατάλληλος για FC, Sc, ST, LC, προσαρμοστές E2000 κατόπιν αιτήσεως
  • 1.2mm cold-rolled φύλλο χάλυβα, με τον ηλεκτροστατικό ψεκασμό
  • Μέγεθος κιβωτίων: 430*300*1U διαθέσιμος, για το κόστος εκτός από το βάθος μπορεί να είναι 250mm ή 200mm
  • Ο γλιστρώντας δίσκος μετάλλων της κατώτατων σημείων, ευκολότερης και γρηγορότερης συναρμογών λειτουργίας δίσκων και χωρίς ανοικτό η κάλυψη, και παίρνει έξω για τη διαχείριση ινών
  • Το σχέδιο κάλυψης συνδετήρων, η απόδειξη σκόνης και ολόκληρο το κιβώτιο έκλεισαν όχι σε λειτουργία
  • 4 λιμένες εισόδων καλωδίων πίσω με τη λαστιχένια σφραγίδα για να αποτρέψει τη σκόνη, κάθε λιμένας με τους σφιγκτήρες καλωδίων και τις συσκευές προστασίας
  • Όλα τα μέρη μετάλλων είναι ανοξείδωτο για τη μακράς διαρκείας εγγύηση έκτασης.



Λεπτομέρειες προϊόντων

19» συρτάρι μετάλλων Sc 24 λιμένων που γλιστρά την επιτροπή μπαλωμάτων οπτικών ινών ODF 0

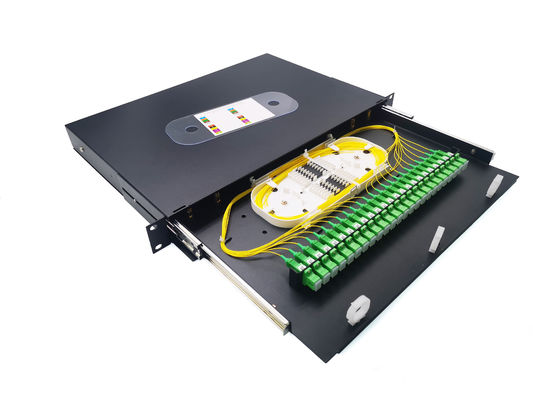

Το ODF μπορεί να εγκαταστήσει τους μέγιστους προσαρμοστές και τις πλεξίδες Sc 24pcs, έχει τους σφιγκτήρες καλωδίων, νάυλον δεσμός για τη διαχείριση ινών, και γύρω από το διάστημα αποθήκευσης ινών μήκους 1.5meter, ο δίσκος φωτογραφικών διαφανειών μετάλλων σιγουρεύεται τη διαχείριση ινών ευκολότερη και convinent θα τοποθετεί τα αυτιά και στις δύο πλευρές γιατί το ράφι 19inch τοποθετεί.

19» συρτάρι μετάλλων Sc 24 λιμένων που γλιστρά την επιτροπή μπαλωμάτων οπτικών ινών ODF 1

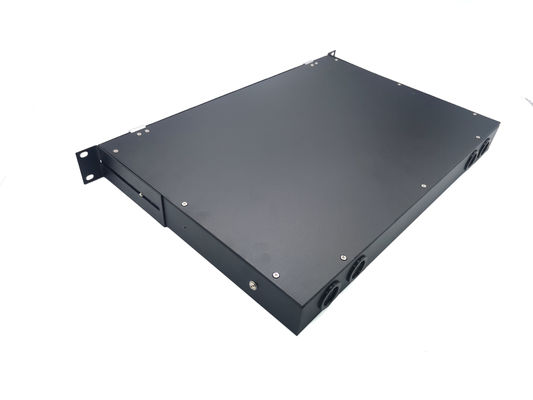

Υπάρχουν συνολικά 4 κομμάτια εισόδων καλωδίων στο πίσω μέρος του ODF με τη λαστιχένια σφραγίδα για την απόδειξη σκόνης, η μέγιστη διάμετρος είναι 20mm. Επίσης αφότου εισάγεται το καλώδιο, θα υπάρξει πλαστικό fixtion καλωδίων μέσα.



19» συρτάρι μετάλλων Sc 24 λιμένων που γλιστρά την επιτροπή μπαλωμάτων οπτικών ινών ODF 2

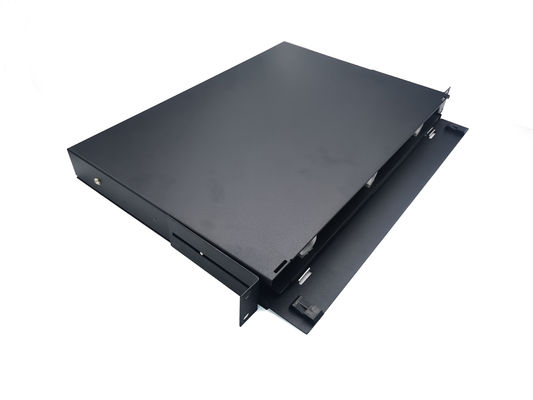

Το ODF είναι συνολικά 19inch, και έχει μια μπροστινή πόρτα με την κλειδαριά, στη λειτουργία, ακριβώς η ανάγκη ανοίγει την κλειδαριά μπορεί έπειτα να σύρει το εσωτερικό μέρος έξω.

19» συρτάρι μετάλλων Sc 24 λιμένων που γλιστρά την επιτροπή μπαλωμάτων οπτικών ινών ODF 3

Κάθε 24cores θα έχει 1 κομμάτι του δίσκου συναρμογών τήξης με τη διαφανή κάλυψη, υπάρχει σημάδι αριθμού στην κάλυψη για την καλύτερη διαχείριση και sitribute. Κάθε δίσκος έχει τη θερμότητα 24 PC συρρικνώνεται τις αυλακώσεις σωλήνων προστασίας από 1 στρώμα.

19» συρτάρι μετάλλων Sc 24 λιμένων που γλιστρά την επιτροπή μπαλωμάτων οπτικών ινών ODF 4

Το πιάτο προσαρμοστών καθορίζεται στο κατώτατο σημείο με τις βίδες. μπορούμε να χρησιμοποιήσουμε τους προσαρμοστές 12SC, 24SC 48SC, 96SC ή 144SC με το αίτημα πελατών, το ST FC LC ή E2000 είναι avaialble. Όλοι οι προσαρμοστές θα είναι αποτύπωση στο πιάτο προσαρμοστών από τις βίδες επίσης. Μην πρέπει να ανησυχήσετε την απώλεια κατά τη διάρκεια του transporation.

19» συρτάρι μετάλλων Sc 24 λιμένων που γλιστρά την επιτροπή μπαλωμάτων οπτικών ινών ODF 5

Το κιβώτιο θα είναι ράφι που τοποθετείται στο οπτικό πλαίσιο disstribution, κάθε να τοποθετήσουν τα αυτιά εξοπλισμένος με 3pcs τις βίδες στη βοηθητική τσάντα.



19» συρτάρι μετάλλων Sc 24 λιμένων που γλιστρά την επιτροπή μπαλωμάτων οπτικών ινών ODF 6

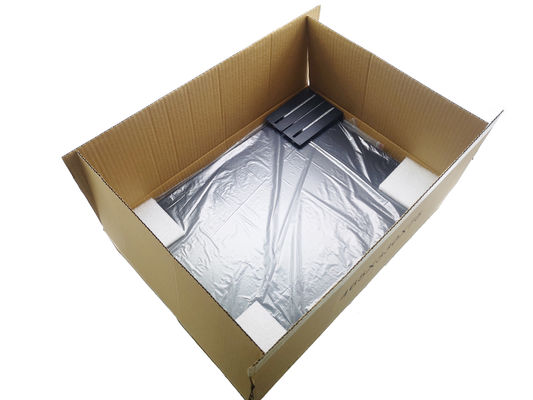

Πακέτο: 1pc/individual το κουτί από χαρτόνι, προκειμένου να προστατευθεί το κιβώτιο, θα έχει τους αφρούς στις γωνίες και τη πλαστική τσάντα μέσα.



19» συρτάρι μετάλλων Sc 24 λιμένων που γλιστρά την επιτροπή μπαλωμάτων οπτικών ινών ODF 7

Βοηθητική τσάντα: heatshrink σωλήνας προστασίας, νάυλον δεσμός, να τοποθετήσει αυτί και βίδες, σημάδι ετικετών, κ.λπ.







Πληροφορίες πακέτων

Κιβώτιο ποσότητας/χαρτοκιβώτιο Μέγεθος χαρτοκιβωτίων Κιβώτιο βάρους/χαρτοκιβώτιο
5pcs 485*420*350mm 27.5kg
