Ονομασία μάρκας: | YINGDA |
Αριθμός μοντέλου: | Ydpg-scaxxx-9804-2D015 |
Τροποποιημένο: | 50 τεμ |
τιμή: | 0.16USD-19.9USD |
Χρόνος παράδοσης: | 7days μετά την πληρωμή |
Όροι πληρωμής: | Western union, T/T |

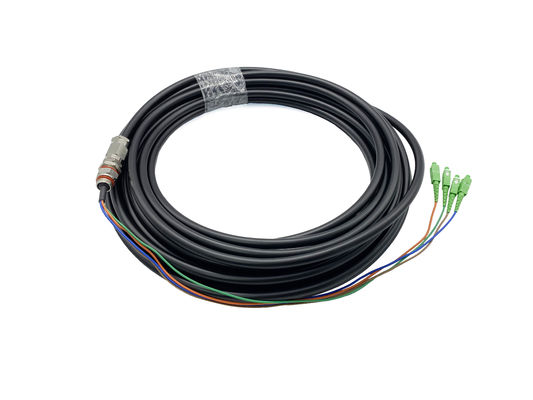

4 αδιάβροχο APC 9.8mm Sc FC πλεξίδων οπτικών ινών αργιλίου χαλκού πυρήνων στρατιωτικό PE καλωδίων Ruggerized
Η αδιάβροχα πλεξίδα ινών/το σκοινί μπαλωμάτων μπορεί να χρησιμοποιηθεί στο σκληρό περιβάλλον. Χρησιμοποιείται κυρίως στην υπαίθρια σύνδεση της οπτικής συσκευής αποστολής σημάτων. Η αδιάβροχη πλεξίδα ινών σχεδιάζεται με μια ενισχυμένη ανοξείδωτο αδιάβροχη μονάδα και θωρακισμένα υπαίθρια καλυμμένα καλώδια PE.
Οπτική προδιαγραφή συνδετήρων
Παράμετρος | Μονάδα | Αδιάβροχο σκοινί του /Patch πλεξίδων ινών | |||
SM | ΚΚ | ||||
PC | UPC | APC | PC | ||
απώλεια sInsertion (χαρακτηριστική) | DB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 |
Επιστροφής απώλεια | DB | ≥45 | ≥50 | ≥60 | ≥35 |
Λειτουργούν μήκος κύματος | NM | 1310, 1550 | |||
Ανταλλαξιμότητα | DB | ≤0.2 | |||
Δόνηση | DB | ≤0.2 | |||
Λειτουργούσα θερμοκρασία | ℃ | -40~75 | |||
Θερμοκρασία αποθήκευσης | ℃ | -45~85 | |||
Εσωτερική διάμετρος σκοινιού | χιλ. | φ3.0, φ2.0, φ0.9 | |||
Πυρήνες ινών | Πυρήνες | 4, 6, 8, 12, 24,… ίνες | |||
Εφαρμόσιμος συνδετήρας | FC, SC, ST, MU, LC | ||||
Αδιάβροχο υλικό συνδετήρων | Αργίλιο ή χαλκός προαιρετικό. | ||||
Γεωμετρική διάσταση του προσώπου τελών |
Ακτίνα της κυρτότητας: 10-25 (PC/UPC), 5-12 (APC) Που αντισταθμίζεται: 0-50um Κατάθλιψη οπτικής ίνας: - 100 ~ + 100nm |
||||
Πρότυπα | NTT, TELCORDIA, ITU IEC, UL94-V0 |
Δομή καλωδίων
Το αδιάβροχο καλώδιο χρησιμοποιεί ένα ή περισσότερο καλώδιο οπτικών ινών ενιαίος-πυρήνων γύρω από ένα κεντρικό μέλος δύναμης στο σκέλος, κατά μήκος τυλίξτε την πλαστική σύνθετη ταινία, εξωτερικό σακάκι καλωδίων συμπιέσεων.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Μηχανικός τεχνικός:
Πυρήνας ινών | εξωτερικό dia. (χιλ.) | βάρος (kg/km) | max.tension (ν) | Ελάχιστη ακτίνα κάμψεων (χιλ.) | ||
βραχυπρόθεσμος | μακροπρόθεσμος | εγκατάσταση | εργασία | |||
<6core> | 9.8 | 80 | 1000 | 300 | 20D | 10D |
11.8 | 110 | 1000 | 300 | 20D | 10D | |
Αποθήκευση Temp.℃ | -40~+70 | |||||
Λειτουργούντα Temp. ℃ | -20~+70 |
Μετάδοση τεχνική:
Μήκος κύματος | 850/1300nm | 1310/1550nm | ||
Τύπος ινών | πολλαπλού τρόπου ίνα | G.652 | G.655 | |
Dia πυρήνων/επιστρώματος. | 50/125um | 62.5/125um | / | / |
Μείωση (dB/km) | ≤3.0/1.0 | ≤3.5/1.5 | ≤0.4/0.25 | ≤-/0.5 |
Εύρος ζώνης (MHZ·χλμ) | ≥200/400 | ≥160/200 | / | / |
Πληροφορίες διαταγής
YDPG | - | Τύπος δευτερεύον Α συνδετήρων | Τύπος δευτερεύον Β συνδετήρων | - | Διάμετρος καλωδίων | Αρίθμηση ινών | - | Τύπος ινών | Μήκος καλωδίων |
YD=yingda PG=Pigtail Σκοινί PC=patch |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC … Xxx=null |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC … Xxx=null |
98=9.8mm 11=11.8mm |
02=2core 04=4core 06=6core |
2D=G652D A1=G657A1 A2=G657A2 M1=OM1 M2=OM2 M3=OM3 M4=OM4 |
001=1meter 002=2meter … 015=15meter 120=120meter … |
