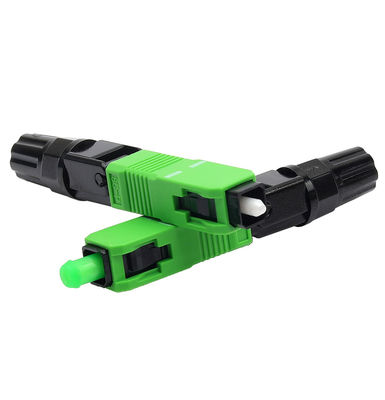

1 Εγκαταστήσιμος σύνδεσμος πυρήνα πεδίου SC APC FTTH GPON σύνδεσμος γρήγορης σύνδεσης

1Core SC APC FTTH GPON Field Mechanical Cold Splice Connector Green Γρήγορη εγκατάσταση PEI

Ο γρήγορος σύνδεσμος οπτικών ινών είναι ένα είδος σύνδεσμου που μπορεί να λύσει το πρόβλημα της υπερυποτόμης καλωδίωσης και της ινών στο σπίτι, κάνει τα γρήγορα τερματισμούς ινών,εύκολο και αξιόπιστο και να κάνουν τερματισμούς χωρίς κανένα πρόβλημα και να μην απαιτούν επωξικό, χωρίς γυάλισμα, χωρίς σπάσελ, χωρίς θέρμανση και μπορεί να επιτύχει παρόμοιες εξαιρετικές παραμέτρους μετάδοσης όπως η τυποποιημένη τεχνολογία γυάλωσης και σπάσελ.Οι προλερυγμένες συνδέσεις εφαρμόζονται κυρίως σε καλώδια FTTH σε έργα FTTH, απευθείας στον τόπο του τελικού χρήστη.

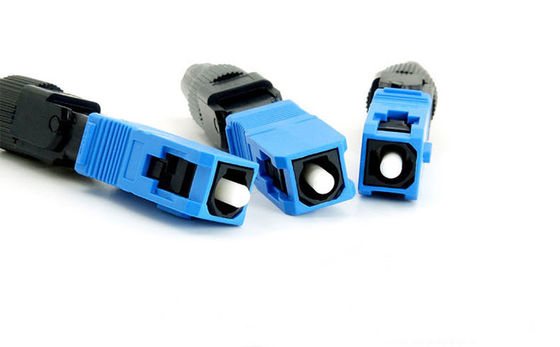

SC UPC 60MM Σύνθεση γρήγορου συνδέσμου SC APC 55MM Σύνθεση γρήγορου συνδέσμου

Για καλώδιο πτώσης 2*3mm Για στρογγυλό καλώδιο 0,9mm

Εγκαταστατέας συνδετήρας πεδίουΤεχνική παράμετρος:

- Δεν ξέρω.

Εξασφάλιση ποιότητας Εγκαταστατέας συνδετήρας πεδίου:

Τέσσερις φορές άλεσης και δύο φορές ελέγχου ποιότητας

Βήμα 1: Στρίψιμο 30um

Βήμα 2: Τρίχωση 9um

Βήμα 3: 1 μm άλεση

Βήμα 4: Διαφανής γυάλωση

Βήμα 5: Ανίχνευση τελικών επιφανειών οπτικών ινών

Βήμα 6: Ανίχνευση απώλειας εισαγωγής, απώλειας επιστροφής

Εγκαταστατέας συνδετήρας πεδίουΧαρακτηριστικά

• Κάθε σιδηροτροχιά έχει δοκιμαστεί εντός 0,5 dB απώλειας εισαγωγής, να φθάσει το πρότυπο TELECOM.
• Υιοθετήστε κεραμικό σίδερο κατηγορίας Α των τριών κύκλων, βελτιώνει τη σταθερότητα του προϊόντος, χαμηλή απώλεια και μικρή αλλαγή.
• Μεγάλη παραγωγή, ώριμη τεχνολογία, εξαιρετική, που εξασφαλίζει την ποιότητα των συνδέσμων.
• Έχει ισχυρή πρακτικότητα και μπορεί να επαναχρησιμοποιηθεί για περισσότερες από 15 φορές·
• Σταθερή λειτουργική απόδοση, χαμηλή απώλεια εισαγωγής, χαμηλό κόστος χρήσης, χαμηλό ποσοστό συντήρησης και γρήγορη ταχύτητα εγκατάστασης·

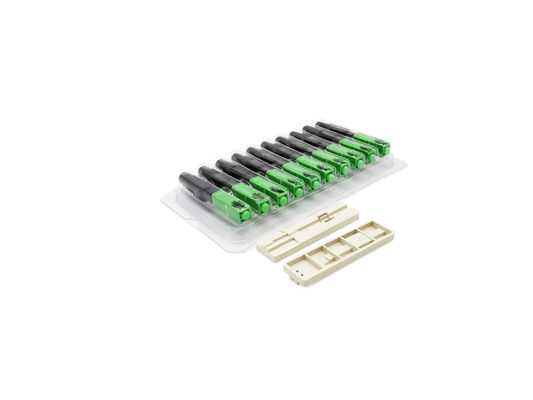

• Κάθε 100pcs θα είναι εξοπλισμένα με 1pc συσκευή στερέωσης μήκους.
• Ανθρωπισμένος σχεδιασμός δομής: προκαθορισμός του οριακού σημείου πτώσης καλωδίου στο μπαούλο και αυτόματη δημιουργία μικρής μικροβολίας σύμφωνα με το σωστό μήκος κοπής του προϊόντος (βλέπε παρακάτω σχήμα).Η μικροκύλινδα δείχνει ότι η οπτική ίνα έχει έρθει σε καλή επαφή με την ενσωματωμένη οπτική ίνα, και πρέπει να υπάρχει μικροκύλινδα, αλλά όχι πολύ μεγάλη, διαφορετικά η απώλεια κατά τη διάρκεια της περιόδου θα επηρεαστεί.

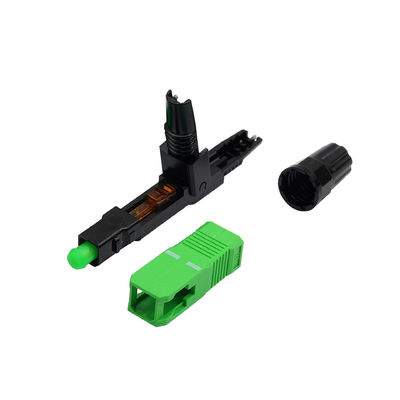

Διάγραμμα δομής των συνδετήρων καλωδίων ινών SC

Ποια είναι η διαφορά του μεγάλου και του μικρού τύπου;

Υπάρχουν 55mm και 60mm. ο μακρύς τύπος είναι επίπεδη για να τοποθετήσει το καλώδιο πτώση και ο σύντομος τύπος είναι κατακόρυφη για να τοποθετήσει το καλώδιο πτώση

Συνδετήρας ινών SCΕφαρμογή:

Ευρυζωνικό δίκτυο πανεπιστημιούπολης, Φυτική ίνα στο σπίτι, Ευρυζωνική περιορισμένη τηλεόραση, Ευρυζωνική ευφυΐα, Φυτική ίνα στο κτίριο

Σύνδεσμος γρήγορης συναρμολόγησης

Συνδετήρας εγκατάστασης πεδίουΠληροφορίες συσκευασίας:

100pcs/κάθε εσωτερικό κουτί, 1000pcs/κουτί,

Πώς να το χρησιμοποιήσετε;

Η λειτουργία είναι απλή, εισάγετε την οπτική ίνα στο σημείο ορίου, δημιουργεί αυτόματα μια μικρή ποσότητα κάμψης, κρατήστε το ραδιάν σας, δεν ευθεία,Στροβιλίστε πρώτα το καρύδι και μετά κλειδώστε τον διακόπτη..

Βήμα 1: βγάλτε την μπότα και βάλτε το στο καλώδιο πτώσης

Βήμα 2: ξεφλουδίστε το κάλυμμα καλωδίου πτώσης 5cm με αποκόπτη καλωδίου πτώσης

Βήμα 3: ξυρίστε την επικάλυψη έξω από το σταθεροποιητή μήκους με τσιμπιδιά Miller

Βήμα 4: σκουπίστε τον πυρήνα των ινών με ένα πανί από σκόνη

Βήμα 5: κόψτε τον πυρήνα με ένα κοπτήρα

Βήμα 6: εισάγετε τον πυρήνα ινών στον γρήγορο συνδετήρα για να αντισταθείτε στον ενσωματωμένο πυρήνα

Βήμα 7: χρησιμοποιήστε την μπότα στο καλώδιο πτώσης για να σφίξετε το καλώδιο
