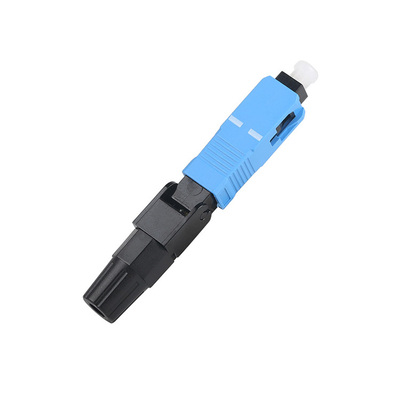

60mm FTTH συνδέουν γρήγορα Apc Sc συνδετήρων ινών τη γρήγορη συνέλευση συνδετήρων

Σύνδεσμοι ινών FTTH 60mm Fast Connect Sc Apc Quick Connector Assembly

FTTH Σχήμα-8 Καλώδιο μπλε SC UPC Προενσωματωμένη ίνα γρήγορης εγκατάστασης Μηχανικός σύνδεσμος 55mm

Ο σύνδεσμος FAST είναι ένας προ-φτιαγμένος σύνδεσμος ο οποίος χρησιμοποιεί μηχανική σύσφιξη και ευθυγράμμιση ενός διαχωρισμένου άκρου ινών που εισάγεται στο σώμα του συνδετήρα.Ο σύνδεσμος FAST είναι τώρα κυρίως μονοτροπική ίνα 9/125umΟι συνδετήρες μπορούν να είναι SC LC FC ST με διαφορετική εξωτερική εμφάνιση και εσωτερική δομή.

Τεχνική παράμετρος συνδέσμου συναρμολόγησης:

Χαρακτηριστικά ταχείας σύνδεσης καλωδίου πτώσης

1. Κάθε σιδηροτροχιά έχει δοκιμαστεί εντός 0,5 dB απώλειας εισαγωγής, να φθάσει το πρότυπο TELECOM.
2. Υιοθετήστε κεραμικό σίδερο κατηγορίας Α των τριών κύκλων, βελτιώνει τη σταθερότητα του προϊόντος, χαμηλή απώλεια και μικρή αλλαγή.
3. Μεγάλη παραγωγή, ώριμη τεχνολογία, εξαιρετική, που εξασφαλίζει την ποιότητα των συνδέσμων.
4. Έχει ισχυρή πρακτικότητα και μπορεί να επαναχρησιμοποιηθεί για περισσότερες από 15 φορές·
5. Σταθερή λειτουργική απόδοση, χαμηλή απώλεια εισαγωγής, χαμηλό κόστος χρήσης, χαμηλό ποσοστό συντήρησης και γρήγορη ταχύτητα εγκατάστασης·
6. Κάθε 100pcs θα είναι εξοπλισμένα με 1pc συσκευή στερέωσης μήκους.
7. Ανθρωπισμένος σχεδιασμός δομής: προκαθορισμός του οριακού σημείου πτώσης καλωδίου στο μπαούλο και αυτόματη δημιουργία μικρής μικροβολίας σύμφωνα με το σωστό μήκος κοπής του προϊόντος (βλέπε παρακάτω σχήμα).Η μικροκύλινδα δείχνει ότι η οπτική ίνα έχει έρθει σε καλή επαφή με την ενσωματωμένη οπτική ίνα, και πρέπει να υπάρχει μικροκύλινδα, αλλά όχι πολύ μεγάλη, διαφορετικά η απώλεια κατά τη διάρκεια της περιόδου θα επηρεαστεί.

Συσκευή συνδέσμου οπτικών ινών:

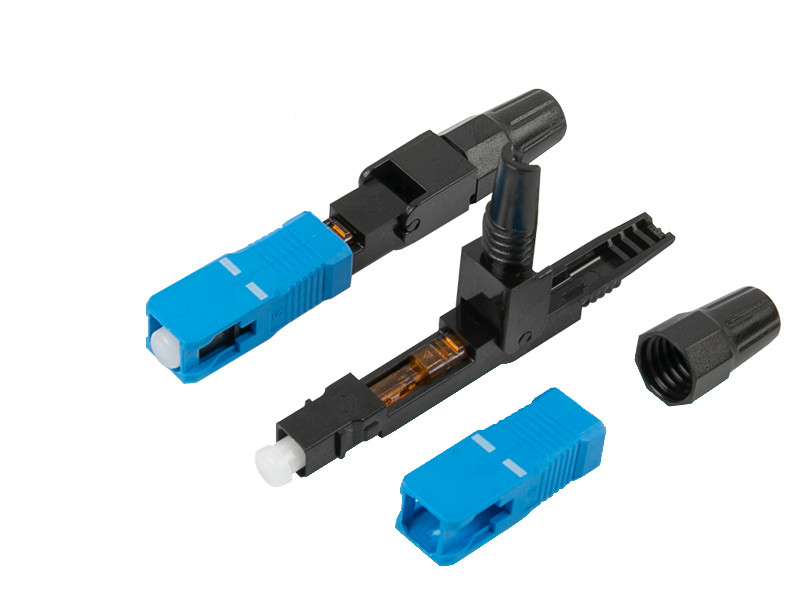

Λεπτομέρειες ταχείας σύνδεσης:

Η ουρά του συνδετήρα είναι βιδωτή, αφού βιδωθεί, η μπότα μπορεί να ανατραπεί, μετά την πτώση του καλωδίου εισαγωγής, στη συνέχεια μπορεί να πιέσει γρήγορα κάτω για να σφίξει το καλώδιο με βιδωτή.

Ο γρήγορος σύνδεσμος με υψηλής ποιότητας κατηγορίας Α τρικύκλωμα κεραμική σιδηροτροχιά, η οποία βελτιώνει τη σταθερότητα του προϊόντος, εξασφαλίζουν μακροχρόνια χαμηλή απώλεια

και μικρές αλλαγές, η σιδερένια μπορεί να είναι UPC ή APC.

Ο κόμβος V είναι πλαστικός, με προ-φτιαγμένη, προ-στρίβωση ενσωματωμένη ίνα μέσα, υπάρχει διαφανής θέση στερέωσης καλωδίου.

Οι συσκευές σύσφιξης ινών είναι κατασκευασμένες από υλικά υψηλών επιδόσεων PEI, τα οποία μπορούν να αποτρέψουν αποτελεσματικά τη γήρανση των αρχικών εξαρτημάτων,και η εσωτερική δομή με αντι χαλαρή δομή μπορεί αποτελεσματικά να αποτρέψει την εμφάνιση της υπερβολικής απώλειας σύνδεσης ινών.

Ποια είναι η διαφορά του μεγάλου και του μικρού τύπου;

Ο μακρύς τύπος είναι επίπεδο για να τοποθετήσει το καλώδιο πτώσης και ο σύντομος τύπος είναι κατακόρυφος για να τοποθετήσει το καλώδιο πτώσης

Εφαρμογή σύνδεσμων οπτικών ινών:

Ευρυζωνικό δίκτυο πανεπιστημιούπολης, Φυτική ίνα στο σπίτι, Ευρυζωνική περιορισμένη τηλεόραση, Ευρυζωνική ευφυΐα, Φυτική ίνα στο κτίριο

Μηχανική σύνδεσμος FTTH:

100% αυστηρή επιθεώρηση πριν από την αποστολή, ελέγξτε την τελική όψη και τα δεδομένα απώλειας εισαγωγής.

Χρήστης για μηχανικό συνδετήρα FTTH:
