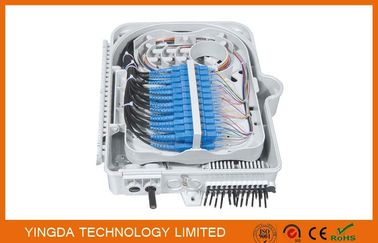

24 Cores Fiber Optic Distribution Box For Uncut Cable , Mid Span Access FTTH Fibre Splice Box

24 κιβώτιο διανομής οπτικών ινών πυρήνων για το άκοπο καλώδιο, μέσο κιβώτιο συναρμογών ινών πρόσβασης FTTH έκτασης

  • Υψηλό φως

    Οπτικών Ινών Κλείσιμο

    ,

    οπτικό κιβώτιο διανομής

  • Ικανότητας
    24fibers
  • Λιμένες καλωδίων
    2τεμ
  • Διάσταση
    320*240*100mm
  • Καλώδιο διαμέτρου
    καλώδιο πτώσης 2*3.0mm ή εσωτερικό καλώδιο
  • Υλικό
    PC + ABS
  • Χρώμα
    άσπρος/γκρίζος
  • εφαρμογή
    εσωτερικός και υπαίθριος
  • outports
    24pcs καλώδιο πτώσης
  • ειδικές
    το άκοπο καλώδιο περνά από το κιβώτιο
  • ικανότητα προσαρμοστών
    24pcs Sc
  • Τόπος καταγωγής
    Κίνα
  • Μάρκα
    YINGDA
  • Πιστοποίηση
    ISO
  • Αριθμό μοντέλου
    FDB0224C
  • Ποσότητα παραγγελίας min
    500 τμχ
  • Τιμή
    Negotiable
  • Συσκευασία λεπτομέρειες
    1 PC ανά κιβώτιο, 10 PC ανά στέλνοντας κιβώτιο χαρτοκιβωτίων
  • Χρόνος παράδοσης
    5-8 Εργάσιμες Ημέρες
  • Όροι πληρωμής
    T/T, Western Union, MoneyGram
  • Δυνατότητα προσφοράς
    20000pcs/month

24 κιβώτιο διανομής οπτικών ινών πυρήνων για το άκοπο καλώδιο, μέσο κιβώτιο συναρμογών ινών πρόσβασης FTTH έκτασης

24 κιβώτιο λήξης οπτικών ινών πυρήνων για το άκοπο καλώδιο, μέσο πλαίσιο 24 συναρμογών ινών πρόσβασης FTTH έκτασης λευκό λιμένων PC+ABS





Πρότυπο: FDB0224C



Το κιβώτιο λήξης ινών παρέχει μια τοποθετημένη τοίχος λύση υψηλής πυκνότητας για τα δίκτυα επόμενης γενεάς,

ποιοι στόχοι να παρασχεθούν και να ρυθμιστούν οι μέγιστοι αριθμοί λήξης ινών σε ένα περιορισμένο διάστημα.

Εγκαθίσταται κανονικά με τον τρόπο του μονταρίσματος τοίχων ή του μονταρίσματος πόλων.



Χαρακτηριστικά γνωρίσματα:



1. Αδιάβροχο σχέδιο με IP65 το επίπεδο προστασίας

2. Ενσωματωμένος με στην κασέτα συναρμογών και το σύστημα διαχείρισης καλωδίων

3. Διαχειριστείτε τις ίνες σε έναν λογικό όρο ακτίνας ινών

4. Εύκολος να διατηρήσει και να επεκτείνει την ικανότητα

5. Έλεγχος περισσότερο από 40mm ακτίνας κάμψεων ινών

6. Κατάλληλος για τη συναρμογή τήξης ή τη μηχανική συναρμογή

7. είσοδος καλωδίων 24 λιμένων για το καλώδιο πτώσης FTTH



Προδιαγραφή

24 κιβώτιο διανομής οπτικών ινών πυρήνων για το άκοπο καλώδιο, μέσο κιβώτιο συναρμογών ινών πρόσβασης FTTH έκτασης 0



Πρότυπο

Μέγεθος (A*B*C) Προσαρμοστής Καλώδιο πτώσης FTTH Ανώτατη ικανότητα Μέγεθος εγκατάστασης (A*B)
FDB0224C 320*240*100mm SCx24 LCx24 ντούμπλεξ 24ports 24fibers 190*298mm



Πληροφορίες συσκευασίας



Πρότυπο CTN qty N.w/ctn G.w. /ctn Μέγεθος Ctn
FDB0224C 10pcs 15.1kgs 17.5kgs 60*36*63cm



24 κιβώτιο διανομής οπτικών ινών πυρήνων για το άκοπο καλώδιο, μέσο κιβώτιο συναρμογών ινών πρόσβασης FTTH έκτασης 1



Περισσότερες εικόνες



24 κιβώτιο διανομής οπτικών ινών πυρήνων για το άκοπο καλώδιο, μέσο κιβώτιο συναρμογών ινών πρόσβασης FTTH έκτασης 2

                        επισκόπηση fig.1

το κιβώτιο είναι συνολική περίφραξη με τα κλειδιά, το σχέδιο κτυπήματος, το άσπρο χρώμα ή το γκρίζο χρώμα.

24 κιβώτιο διανομής οπτικών ινών πυρήνων για το άκοπο καλώδιο, μέσο κιβώτιο συναρμογών ινών πρόσβασης FTTH έκτασης 3

                     εσωτερικό σύκο 2 άποψης

το κιβώτιο με το δίσκο insdie, το ανώτερο στρώμα είναι για τη διανομή, και ο προς τα κάτω είναι για τη συναρμογή τήξης.

μέγιστη ικανότητα: 24fibers τήξη με το protetive μανίκι. έχει αρκετό redardant διάστημα αποθήκευσης ινών.





24 κιβώτιο διανομής οπτικών ινών πυρήνων για το άκοπο καλώδιο, μέσο κιβώτιο συναρμογών ινών πρόσβασης FTTH έκτασης 4

    σύκο 3 άποψης στρώματος διανομής

το ανώτερο στρώμα μπορεί να χρησιμοποιήσει LGX μορφωματικό για το θραύστη PLC 1x1: 16, ή 2x1: θραύστης 8 PLC



24 κιβώτιο διανομής οπτικών ινών πυρήνων για το άκοπο καλώδιο, μέσο κιβώτιο συναρμογών ινών πρόσβασης FTTH έκτασης 5

                    intenral σύκο 4 άποψης

το ανώτερο στρώμα μπορεί να χρησιμοποιήσει την επιτροπή προσαρμοστών για να κρατήσει τα μέγιστα adpaters Sc 24pcs σε 2lines

οι λιμένες καλωδίων κιβωτίων: 2 κολπίσκοι, 24 έξοδοι. Οι κολπίσκοι μπορούν να είναι αδένας καλωδίων IP65, ή πρόσβαση μέσος-έκτασης χρήσης, κατόπιν μπορεί να χρησιμοποιήσει για το άκοπο καλώδιο, οι οποίοι διευκολύνουν την εγκατάσταση καλωδίων και κερδίζουν χρόνο.



Τεχνικές παράμετροι κιβωτίων λήξης



Θερμοκρασία εργασίας -40~+85°C
Σχετική υγρασία ≤85% (+30°C)
Ατμοσφαιρική πίεση 70kPa-106kPa
Απώλεια εισαγωγής ≤0.2dB
Επιστροφής απώλεια UPC ≥50dB
APC επιστροφής απώλεια ≥60dB
Το ένθετο και βγάζει τη ζωή ≥1000times
Μόνωση Η στηρίζοντας συσκευή είναι μονωμένη με το κιβώτιο λήξης, IR≥1000m Ω/500V (άμεσο ρεύμα)
Αντισταθείτε την τάση Μεταξύ της στηρίζοντας συσκευής και του κιβωτίου το σώμα, δεν αντιστέκεται την τάση είναι πάνω από 3000V/Min, καμία διακοπή και ανάφλεξη πυρκαγιάς. U≥3000V (άμεσο ρεύμα)
