36 κιβώτιο διανομής οπτικής ίνας πυρήνων FTTH ODN, 1*8 παθητικό κιβώτιο θραυστών στις περατώσεις συναρμογών οπτικών ινών με τους συζευκτήρες

Πρότυπο: Gjs-5019

5 η σειρά για τις πολλών χρήσεων περατώσεις συναρμογών ινών οπτικές μπορεί να χρησιμοποιηθεί και ο δύο για την προστασία διάφορου

straight-through και διακλαδιμένος, και για την κατασκευή του δικτύου οπτικών ινών για να επιτύχει την καλωδίωση

ίνα στο σπίτι το (FTTH). Επίσης, οι συνδετήρες μπορούν να χρησιμοποιηθούν για να συνδέσουν μερικών κύριων οπτικών καλωδίων

και διακλαδιμένος οπτικά καλώδια, και να συνδέσει μερικών κύριων οπτικών καλωδίων και ινών ή της πλεξίδας ουρών οπτικών

καλώδια, και μπορούν να συνδεθούν με τις συσκευές οπτικής μεταγωγής μέσω των σκοινιών μπαλωμάτων. Επομένως,

συνδετικός τη μονάδα μέσα στο κιβώτιο δικτύων, συνδέοντας με καλώδιο τη μονάδα, υλικό μερών της κατοικίας κιβωτίων δικτύων, οπτικά καλώδια

συνδεμένες με το κιβώτιο δικτύων από τις περατώσεις και ολόκληρη τη λειτουργία η διαδικασία μπορεί να αποκλειστεί.

Χαρακτηριστικά γνωρίσματα

1. Προηγμένο εσωτερικό σχέδιο δομών
2. Εύκολο να επανεισέλθει, δεν απαιτεί ποτέ το εργαλείο επανεισόδου αυτό
3. Η περάτωση είναι αρκετά ευρύχωρη για το τύλιγμα και την αποθήκευση των ινών
4. Οι δίσκοι συναρμογών οπτικών ινών (FOSTs) είναι σχέδιο στην διαφάνεια--ΚΛΕΙΔΑΡΙΑ και η ανοίγοντας γωνία της είναι για 90°
5. Η κυρτή διάμετρος συναντιέται με το διεθνές πρότυπο
6. Εύκολος και γρήγορος να αυξήσει και να μειώσει FOSTs
7. Αποτελείται από το υψηλής αντοχής πλαστικό εφαρμοσμένης μηχανικής (PC), κοστούμι για τη θερμοκρασία -40 ~ +65℃
8. Καλή σφραγίζοντας δομή με το σφραγίζοντας δαχτυλίδι και τη σφραγίζοντας ταινία

Εφαρμογές

• Κατάλληλος για τις φουσκωτές ίνες
• Εναέριος, υπόγειος, να τοίχος-τοποθετήσει, τρύπα-μοντάρισμα χεριών και αγωγός-μοντάρισμα
• Ισχύει ιδιαίτερα στη διανομή οπτικής ίνας FTTH

Gjs-5019 δελτίο περατώσεων συναρμογών οπτικών ινών

Βοηθητικός κατάλογος

Περισσότερες εικόνες και περιγραφές λεπτομερώς:

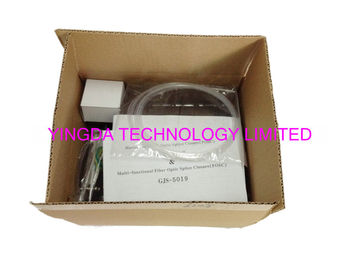

1 κομμάτι ανά κιβώτιο, κάθε κιβώτιο με τα εξαρτήματά του μπορεί να χρειαστεί, εγχειρίδιο οδηγίας συμπεριλαμβανόμενο, όλο είναι ολοκαίνουργιο.

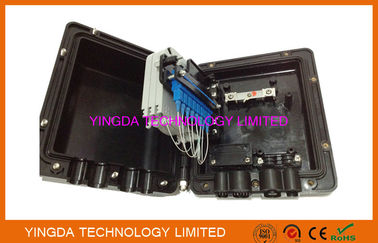

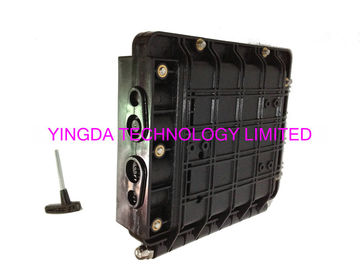

                 ίνα μπροστινής άποψης κιβωτίων συναρμογών ινών που συνδέει την πίσω άποψη κιβωτίων

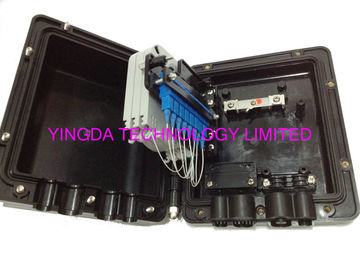

cloure θραυστών οπτικών ινών μέσα στην επισκόπηση

1. είναι με 3 κομμάτια δίσκων συναρμογών, κάθε δίσκος 12fibers, το τοπ στρώμα είναι για να συνδέσει, με desiccant. ο δίσκος συναρμογών είναι επικάλυψη η μια με την άλλη, και αποτύπωση στην περάτωση με τις palstic βίδες.
2. η περάτωση συναρμογών με 10ports, κάθε διάμετρος είναι όπως αυτό:

•              1ports: 820mm
•              1ports: 813mm
•              8ports: Καλώδιο πτώσης FTTH 2x3mm

το 2$ο στρώμα του δίσκου συναρμογών με 1 συνδετήρα Sc PC, ο οποίος είναι η πλευρά εισαγωγής του θραύστη PLC. χρησιμοποιούμε την κόλλα για να την κολλήσουμε και να καθορίσουμε.

το 3$ο στρώμα του δίσκου συναρμογών με την πλευρά παραγωγής θραυστών PLC των καλωδίων, και επίσης με το σωλήνα χάλυβα θραυστών PLC. και υπάρχει speical θέση για να το καθορίσει.

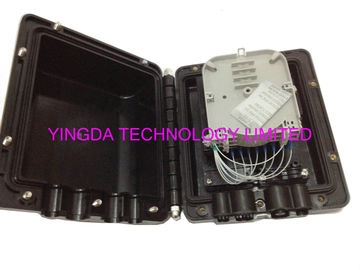

αυτό είναι η πίσω πλευρά δίσκων συναρμογών, είναι το μέρος επιτροπής προσαρμοστών. μέγιστο μπορεί να έχει 8 κομμάτια των προσαρμοστών Sc στο σύνολο. αυτό το μέρος μπορεί να βγαλθεί με το χέρι.

εύκολος να χειριστεί και εγκατάσταση.
