Μηχανικό πλαίσιο συνδέσεων καλωδίων οπτικών ινών θόλων 48 πυρήνες 510 * διάσταση 218mm

Θραύστης PLC περάτωσης συναρμογών οπτικών ινών 1x8 1x16, θόλος περιφράξεων συναρμογών οπτικών ινών 48 πυρήνων μηχανικός

Πρότυπο: Gjs-2001

Gjs-2001 η οπτική περάτωση συναρμογών ινών διαχωρισμού και καλωδίωσης όχι μόνο έχει την άκρη-ένωση και τη διακλαδιμένος λειτουργία, αλλά και έχει τη λειτουργία του οπτικού καλωδίου που χωρίζει και που συνδέει με καλώδιο, κατάλληλη για την εγκατάσταση

από τα κύρια οπτικά καλώδια και τα καλώδια πτώσης με τις διαφορετικές διαμέτρους.

Χαρακτηριστικά γνωρίσματα:

1. Η περάτωση υιοθετεί τη μηχανική σφραγίζοντας δομή. Υπάρχουν είσοδοι ενός ωοειδείς διαμορφωμένες λιμένα καλωδίων στη βάση. Η μεγάλη είσοδος χρησιμοποιείται για τη σφράγιση του άκοπου straight-through καλωδίου ινών, οι μικροί λιμένες χρησιμοποιούνται για το καλώδιο ινών κλάδων και το καλώδιο πτώσης.
2. Για να υιοθετήσει το PC εφαρμοσμένης μηχανικής το πλαστικό με υψηλής αντοχής για να κάνει την περάτωση έχει τον πιό μακροχρόνιο χρόνο ζωής και την άριστη απόδοση σφράγισης.
3. Μπορεί να εγκατασταθεί έναν θραύστη PLC 1:16 blockless στο μέγιστο. Ένας θραύστης PLC 1:16 ή δύο 1:8 γυμνός.
4. Υπάρχουν διαφορετικά στοιχεία καλωδίων πτώσης που επιλέγονται (Φ5,2*3). Μέγιστο καλώδιο πτώσης 18pcs εισόδου-εξόδου (ο ειδικός τύπος μπορεί να προσαρμοστεί).
5. Η κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας σφραγίζοντας δομή κρατά την καλή εκτέλεση σφράγισης μετά από την επανείσοδο και επαναχρησιμοποίηση.
6. Θα μπορούσε να κερδίσει χρόνο εγκαταστάσεων και να βελτιώσει την εργασία αποτελεσματικά.

Εφαρμογές:

• Κατάλληλος για τις φουσκωτές & ίνες κορδελλών
• Εναέριος, υπόγειος, να τοίχος-τοποθετήσει, τρύπα-μοντάρισμα χεριών και αγωγός-μοντάρισμα
• Διανομή οπτικής ίνας FTTH

Προδιαγραφές

Περισσότερες εικόνες:

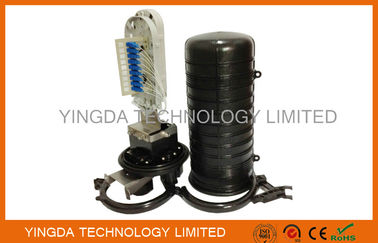

Πλήρης επισκόπηση του παραθύρου gjs-2001 καλωδίων terminatoin με την επιτροπή προσαρμοστών Sc, 1x8 συνδετήρες Sc θραυστών PLC, κάθετος) τύπος θόλων (, μηχανική σφράγιση, υλικό PC

η τοπ άποψη της περάτωσης gjs-2001 συναρμογών, συμπληρώνει συνολικά κλειστός, με την καλή σφράγιση, και το υψηλής αντοχής υλικό PC

Άποψη ΚΑΤΩΤΑΤΩΝ ΒΑΣΕΩΝ της περάτωσης gjs-2001 συναρμογών:

2big λιμένες, διάμετρος καλωδίων: 8mm - 21mm, 2 μικροί λιμένες, διάμετρος καλωδίων: 8 χιλ. 40mm

το πρώτο στρώμα της περίφραξης συναρμογών είναι για τη διανομή. Η βάση clsoure με την επιτροπή προσαρμοστών Sc, ανώτατη μπορεί να κρατήσει 18 προσαρμοστές Sc PC επίσης μπορεί να κρατήσει 2 κομμάτια Χ θραύστης ή θραύστης 900um μικροϋπολογιστών 1:8 PLC μικροϋπολογιστών 1 κομματιού 1x 16

Η επιτροπή προσαρμοστών Sc καθορίζεται στο δίσκο συναρμογών ινών με τις βίδες, είναι υλικό μετάλλων, μπορεί να την πάρει μακριά όταν αναγκαία, σταθερή απόδοση, εύκολη να λειτουργήσει.

αυτό το δεύτερο στρώμα του δίσκου συναρμογών είναι για το διαχωρισμό, ο ανοξείδωτος σωλήνας θραυστών καθορίζεται στον προστατευτικό κάτοχο μανικιών. αυτός ο δίσκος έχει αρκετό διάστημα αποθήκευσης για την περιττή οπτική ίνα.

στο πεδίο περάτωσης συναρμογών, υπάρχει μια θέση για να βάλει τα lables, τα οποία indicatebelow πληροφορίες (παραδείγματος χάριν):

διαμορφώστε το αριθ.: Gjs-2001

όνομα προϊόντων: περάτωση συναρμογών οπτικών ινών

ανώτατη ικανότητα: 24cores

ημερομηνία prouction: 02/10/2013

Τυποποιημένα εξαρτήματα:
