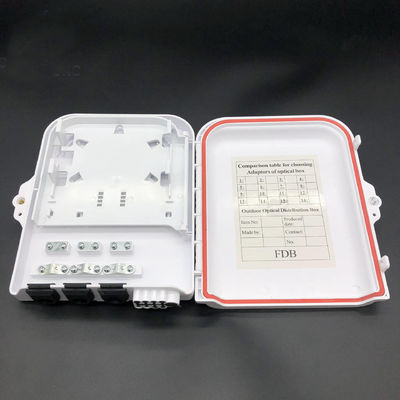

1*8 Μονάδα διαχωρισμού FTTH Οπτική ίνα Διάχωμα κουτί αδιαίρετο καλώδιο ABS λευκό επιβραδύνων φλόγας UL94 V0

Το FDB0208C έχει σχεδιαστεί για την εφαρμογή FTTH και χρησιμοποιείται ευρέως σε δίκτυα τηλεπικοινωνιών, δίκτυα CATV, δίκτυα επικοινωνιών δεδομένων, δίκτυα τοπικής περιοχής.

Εφαρμογή

1. Χρησιμοποιείται ευρέως στο δίκτυο πρόσβασης FTTH.
2. Δίκτυα τηλεπικοινωνιών
3. Δίκτυα CATV
4. Δίκτυα επικοινωνίας δεδομένων
5. Δίκτυα τοπικής περιοχής

Χαρακτηριστικά

• Ανθεκτικότητα σε χημικές και υπεριώδεις επιθέσεις
• Εγκατάσταση τοίχου ή στήλης
• Συμμόρφωση με το ROHS, IP65

• Μέχρι 8 πτώσεις FTTH

• Μπορεί να χωρέσει 1x4, 1x8 PLC blockless splitter

Προδιαγραφές

Περιεχόμενο του κιτ:

Υπάρχουν δύο τρόποι για την συγκόλληση των ινών.

Το ένα (1) είναι το ένα από τα δώδεκα σπείρες ινών με τον διαχωριστή 1x8 PLC. Εδώ είναι για σπείρες fibe με τον διαχωριστή 1x8 PLC. Το άλλο ((2) είναι ότι οι ίνες σπείρονται απευθείας με πινγκτέες.

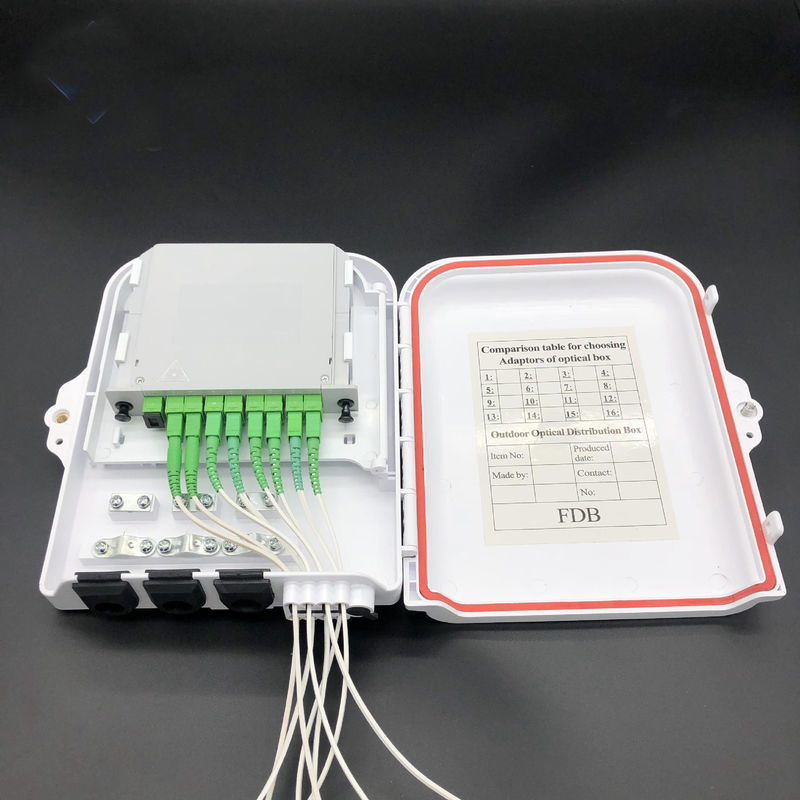

(1) σύνδεση με τον διαχωριστή PLC 1x8

Α. βάλτε μια οπτική ίνα από δώδεκα ίνες στο προστατευτικό σωλήνα ένωσης

Β. Συνδέστε το με 1x8 PLC splitter και βάλτε τους σωλήνες που είχαν συρρικνωθεί θερμικά σε αυλάκι.

Γ. Μετά από αυτό, περιστρέψτε την επιπλέον ίνα στο κάτω μέρος για αποθήκευση.

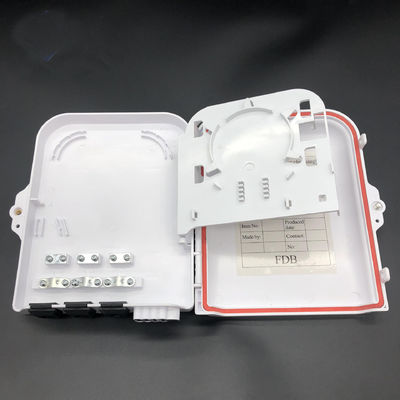

D. Σφραγίστε το δίσκο συγκόλλησης και βιδώστε τη βίδα στερέωσης του δίσκου συγκόλλησης στενά

(2) Συνδέστε τα με τις κορδέλες.

Α. Εγκαταστήστε τον προσαρμογέα και συνδέστε τον με τις γροθιές.

Β. Στη συνέχεια, τυλίξτε την κορδέλα στο κάτω μέρος ή στο δίσκο σύνδεσης (το ελάχιστο ράδιο είναι μεγαλύτερο από 30 mm)

Γ. Στη συνέχεια, τοποθετήστε 12 οπτικές ίνες στους προστατευτικούς σωλήνες ένωσης ξεχωριστά, ένωσε τους έναν προς έναν απευθείας με ράβδους.

D. Τελικά, συνδέστε άλλες γωνίες από τις πύλες εισόδου του καλωδίου πτώσης με την άλλη πλευρά των προσαρμογών.

Λεπτομέρειες για το προϊόν

Πύλες καλωδίων, 2 ελαστικές σφραγίδες με διάμετρο 12mm, 8π.κ. καλωδίων με στρογγυλές πύλες 3mm ή 2x3mm.

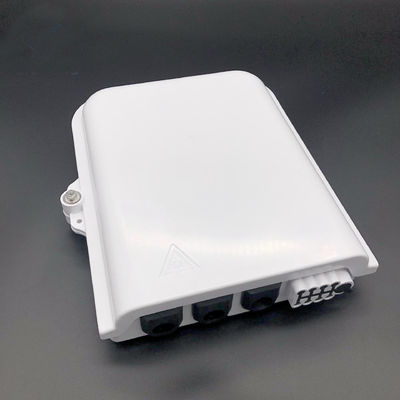

Κλειδωμένο κουτί με μεταλλικό κλειδί και 2 κλιπ, και σχεδιασμό μεντεσέας, δεν χρειάζεται να ανησυχείτε το κάλυμμα θα πέσει.

Τυποποιημένη διαμόρφωση με μαντήλες τοίχου, γραβάτες από νάιλον, λαβίδες, μεταλλικό κλειδί, μαντήλα, σήμα αριθμού και κιτ προστασίας καλωδίων πτώσης κλπ.

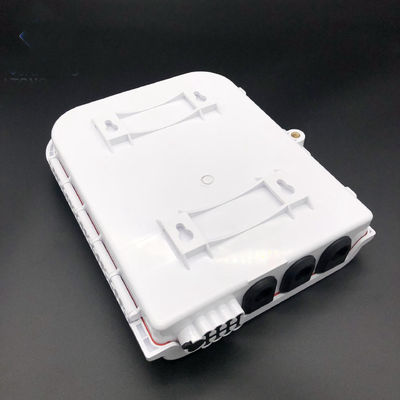

Μέθοδος εγκατάστασης: τοποθέτηση σε στύλο, τοποθέτηση στον τοίχο

Πληροφορίες παραγγελίας
