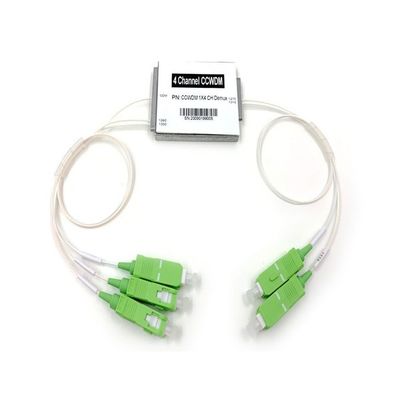

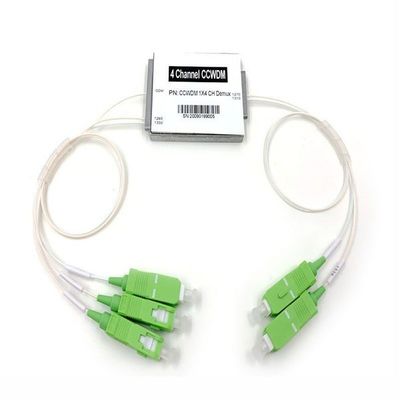

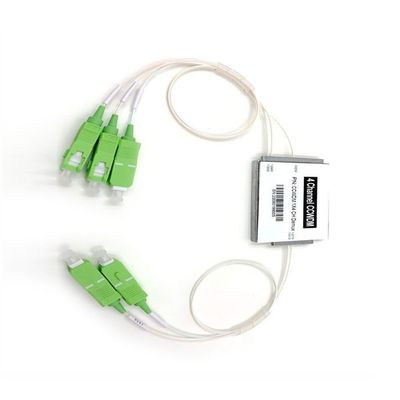

4CH 1270 1290 1310 1330nm CWDM Module 1×4 Με SC APC, 0.9mm Λευκός Χαλαρός Σωλήνας, 0.5M

Name: 4CH 1270 1290 1310 1330nm CWDM Module 1×4 Με SC APC, 0.9mm Λευκός Χαλαρός Σωλήνας, 0.5M
Brand: YINGDA TECHNOLOGY LIMITED
SKU: 4CH CWDM 1X4
Price: 2.10 USD
Availability: InStock

Ονομασία μάρκας:	Yingda
Αριθμός μοντέλου:	4CH CWDM 1X4
Τροποποιημένο:	100PCS
τιμή:	1.1USD-4.58USD
Χρόνος παράδοσης:	7 ημέρες
Όροι πληρωμής:	T/T, Western Union, MoneyGram

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO

Αντανάκλαση:

1310/1490nm

μεταβίβαση:

1550nm

Τύπος Συνδέσμου:

ΛC SC FC

Τύπος ινών:

SMF-28e

Πακέτο:

φιαλίδιο κυψέλης, 1pc/ κουτί

Ονομασία του προϊόντος:

Δοκιμαστική μονάδα

Δίκτυο:

Το συνδεμένο με καλώδιο τοπικό LAN, 4g, 3G

Αριθμός ινών:

4/8/16/32

Συσκευασία λεπτομέρειες:

1pc/box, 10pcs/master box

Δυνατότητα προσφοράς:

20000 κομμάτια το μήνα

Επισημαίνω:

1×4 CWDM Module

Χαλαρός σωλήνας CWDM Module

SC APC CWDM Module

Περιγραφή του προϊόντος

Περιγραφή

Το Mini Compact WDM (CCWDM)  4CH Wavelength Division Multiplexer είναι σχεδιασμένο για δίκτυα CWDM πολλαπλών μηκών κύματος. Βασίζεται στην τεχνολογία Thin Film Filter (TFF) και στην πλατφόρμα τεχνολογίας ελεύθερου χώρου. Λειτουργεί σε 4 κανάλια με απόσταση καναλιού 20nm, πλέγμα ITU CWDM  μηκών κύματος από 1270nm έως 1610nm. Είναι ιδανικό για λειτουργία με φθηνά, μη ψυχόμενα λέιζερ.

Με έως και 4 κανάλια χαμηλής διασποράς, είναι ένα προϊόν υψηλής χωρητικότητας, χαμηλού κόστους για 40G/100G, CATV και δίκτυα metro ή πρόσβασης.

Η Yingda παρέχει μια σειρά από προσαρμοσμένα Mini 4CH CCWDM μέσα σε μεταλλικό κουτί για να καλύψει διαφορετικές απαιτήσεις στη Διαμόρφωση Θυρών (1310nm και θύρες αναβάθμισης), το Μήκος Κύματος Λειτουργίας, τον Τύπο Ίνας, το Μήκος Ίνας, τον Είσοδο Συνδετήρα και τον Έξοδο Συνδετήρα.

Χαρακτηριστικά

Χαμηλή απώλεια εισαγωγής

Υψηλή απομόνωση

Υψηλή σταθερότητα και αξιοπιστία

Εφαρμογή

Συστήματα Ευρείας Ζώνης
Οπτική Πολλαπλοποίηση/Απόρριψη
Δίκτυα Επικοινωνιών Metro/Πρόσβασης
Οπτικά Όργανα

Προδιαγραφές

Παράμετρος		Μονάδα	Τιμή Δοκιμής
Απώλεια εισαγωγής (23℃)		dB	1490	1510	1530	1550
Εξάρτηση πόλωσης από την απώλεια		dB	0.08	0.06	0.08	0.06
Απομόνωση	Γειτονικό	dB	≥30
	Μη γειτονικό	dB	≥40
Κυμάτωση καναλιού		dB	≤0.5
Κατευθυντικότητα		dB	≥50
Απώλεια επιστροφής		dB	≥45
Θερμοκρασία λειτουργίας		℃	-10 ~+70
Θερμοκρασία αποθήκευσης		℃	-40 ~+85
Χειρισμός ισχύος		mW	300
Συνδετήρας		-	FC/APC
Τύπος ίνας		-	G657A2 με χαλαρό σωλήνα 900um
Μήκος ίνας		M	0.5

Προδιαγραφές απόδοσης

Παράμετροι		Τιμή	μονάδα
Μήκος κύματος λειτουργίας		1260-1620	nm
Κανάλι		1490, 1510, 1530, 1550	nm
Απόσταση καναλιού		20	nm
Ζώνη διέλευσης καναλιού(@ -0.5dB εύρος ζώνης)		±6.5	nm
Απώλεια εισαγωγής		≤1.7	dB
Απομόνωση	Γειτονικό	≥30	dB
	Μη γειτονικό	≥40	dB
Ευαισθησία θερμοκρασίας απώλειας εισαγωγής		≤0.5	dB
Μετατόπιση θερμοκρασίας μήκους κύματος		≤0.002	nm/℃
Εξάρτηση πόλωσης από την απώλεια		≤0.2	dB
Διασπορά τρόπου πόλωσης		≤0.2	PS
Κυμάτωση		≤0.5	dB
Κατευθυντικότητα		≥50	dB
Απώλεια επιστροφής		≥45	dB

Μέγιστος χειρισμός ισχύος	300	mW
Θερμοκρασία λειτουργίας	-40 ~+85	℃
Θερμοκρασία αποθήκευσης	-40 ~+85	℃
Τύπος ίνας	900um χαλαρός σωλήνας λευκός, G657A1
Μήκος ίνας	0.15+0.02	m
Συνδετήρας	FC/UPC
Μέγεθος πακέτου	2112.96.4	mm

ΣΗΜΕΙΩΣΗ:

Αυτός ο δείκτης αντιστοιχεί μόνο στο προϊόν χωρίς συνδετήρα. Ο δείκτης υπόκειται σε αλλαγές χωρίς περαιτέρω ειδοποίηση.

Γραμμή παραγωγής YINGDA:

4CH 1270 1290 1310 1330nm CWDM Module 1×4 Με SC APC, 0.9mm Λευκός Χαλαρός Σωλήνας, 0.5M 0

4CH 1270 1290 1310 1330nm CWDM Module 1×4 Με SC APC, 0.9mm Λευκός Χαλαρός Σωλήνας, 0.5M 2
