Ονομασία μάρκας: | YINGDA |
Αριθμός μοντέλου: | ΟΧΙ |
Τροποποιημένο: | 100 τεμάχια |
τιμή: | 0.2USD-100USD |
Χρόνος παράδοσης: | 7 ημέρες μετά την πληρωμή |
Όροι πληρωμής: | Western Union, T/T |

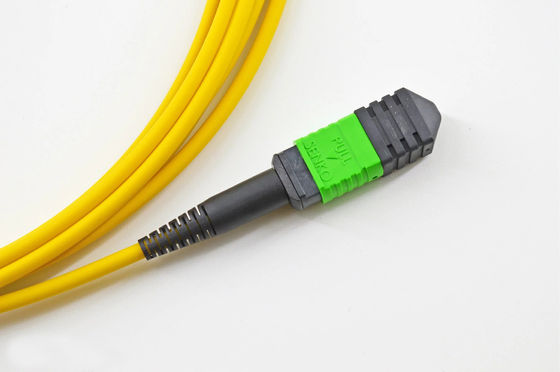

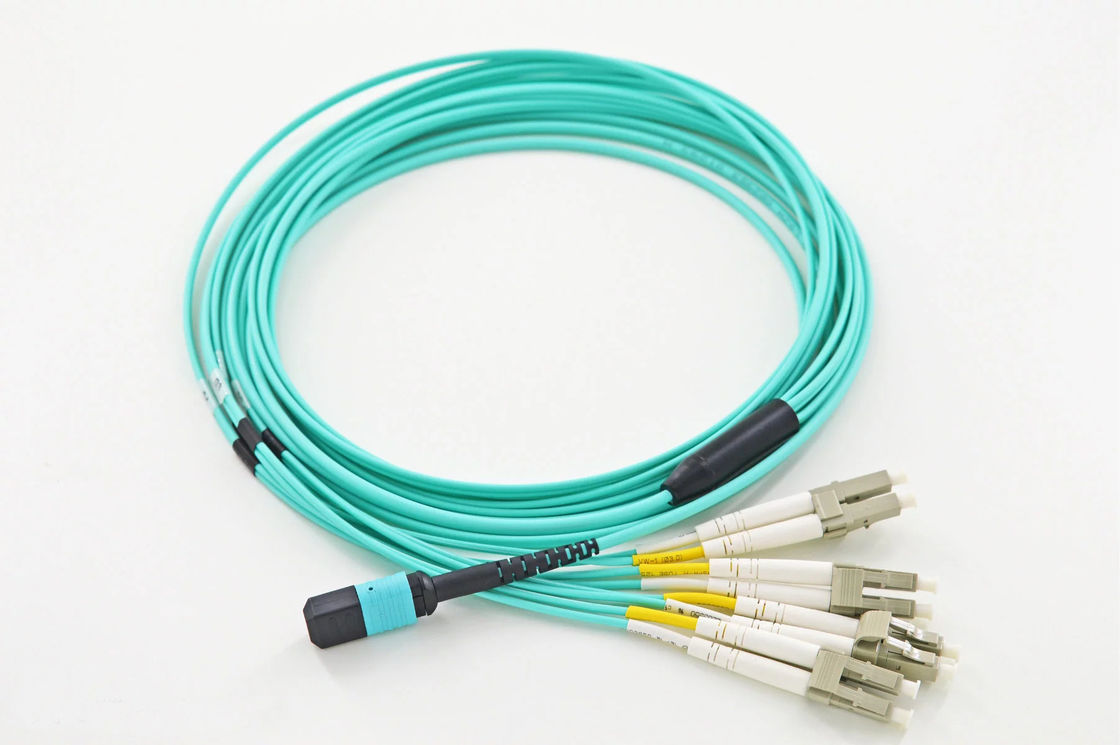

YINGDA High Speed 8 Fiber MPO αρσενικό σε LC OM3 Fanout Patch Cord Single Mode 9/125um Breakout 100G 400G

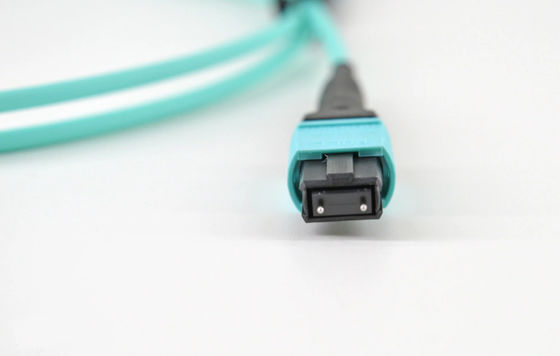

Δικτυακό δίκτυο MPO/MTPαποτελείται από ένα καλώδιο οπτικών ινών πολλαπλών πυρήνων και έναν αντίστοιχο σύνδεσμο MPO υψηλής πυκνότητας 4/8/12/24 πυρήνων. Ο σύνδεσμος μπορεί να είναι θηλυκός ή αρσενικός με καθοδηγητική καρφίτσα.μονοδιάταξη ή πολλαπλή διάταξη, η μονοτροπική ίνα συμπεριλαμβανομένης της G652D G657A G657A2, η πολυτροπική ίνα συμπεριλαμβανομένης της 62,5/125um. 10G OM2/OM3/OM4, ή καλώδιο πολλαπλών τρόπων 10G ευαίσθητο στην κάμψη.
Η Yingda είναι με ισχυρή ικανότητα σχεδιασμού και κατασκευής προϊόντων MPO MTP, μπορούμε να παρέχουμε προϊόντα με κορδόνια σύμφωνα με τις απαιτήσεις των πελατών.Όλα τα προϊόντα που παραδίδονται με εξαιρετικές επιδόσεις και αξιοπιστία. Τα περισσότερα από τα προϊόντα μας είναι SENKO μάρκα, ή USCONEC μάρκα. Εάν δεν είναι προσαρμοσμένα, θα χρησιμοποιήσει κατασκευασμένα στην Κίνα συνδέσμους μέρη, παρακαλούμε σημειώστε.
Ειδικότητα MPO MTP
Προσαρμοσμένη, υψηλή προσαρμοστικότητα
Διαφορετικοί πυρήνες ινών και δομή καλωδίων για διαφορετικές εγκαταστάσεις
Βελτιωμένη και απλουστευμένη καλωδίωση, μείωση του διαστήματος μεταξύ των καλωδίων
Συμμόρφωση με την IEC61754-7, Telcodia GR-1435-CORE, RoHS
Υφασματικό καλώδιο MPO Εφαρμογή
Κέντρο δεδομένων και εφαρμογές 40Gb/s
Φύρα προς το σπίτι (FTTH)
Διαχείριση καλωδίων οπτικών ινών υψηλής πυκνότητας
Οπτική ίνα MPO Connector Specification
Απώλεια εισαγωγής (dB) | Πρότυπο SM | SM Elite | Πρότυπο MM | ΜΜ Elite | |
Απώλεια απόδοσης (dB) | ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
Δυνατότητα (dB) | ≥ 60 | ≥ 60 | |||
Δυνατότητα τράβηξης (kgf) | 10 | ||||
Θερμοκρασία λειτουργίας (°C) | -20~+70 | ||||
μήκος κύματος μέτρησης (nm) | 1310 | 850 | |||
Γεωμετρικές παράμετροι | |||||
Άρθρο | Άξονας Χ | Άξονας Y | |||
Ελάχιστο | Μαξ | Ελάχιστο | Μαξ | ||
Ράδιο καμπυλότητας (mm) | 500 | - | 50 | - | |
Γωνία γυάλωσης | 0-0. Δεν ξέρω.2 | 0+0.2 | 8 -0.2 | 8+0.2 | |
Άρθρο | Ελάχιστο | Μαξ | |||
Υψόμετρος ινών (nm) | 1000 | 3000 | |||
Μέγιστο σφάλμα ύψους ινών (nm) | 600 | ||||
Λάθος ύψους γειτονικών ινών (nm) | - 300 δολάρια. | +300 | |||
Μέσο σφάλμα ύψους ινών ((nm) | - 300 δολάρια. | +300 | |||
Κεντρική κοιλότητα (nm) | 300 |
Συνδετήρας οπτικών ινών LC SC FCΠροδιαγραφές
Λειτουργία ινών | Μοναδική λειτουργία | Πολλαπλή λειτουργία | ||
Λούστρωση συνδέσμων | ΕΠ | ΑΕΠ | ΕΠ | |
Απώλεια εισαγωγής (dB) | ≤0.3 | |||
Απώλεια απόδοσης (dB) | ≥ 50 | ≥ 60 | ≥ 35 | |
Επαναληψιμότητα | ≤0,2 1000 φορές ζευγάρωση | |||
Θερμοκρασία λειτουργίας (°C) | -40 ~+85 | |||
μήκος κύματος μέτρησης (nm) | 1310 | 850 |

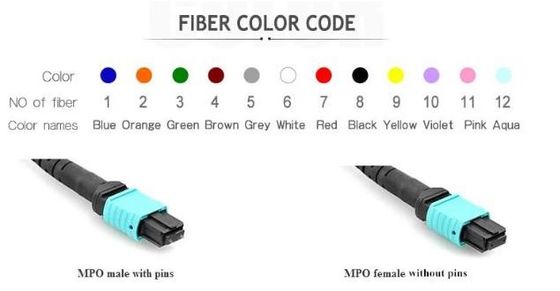

Χρώματα γυμνών ινών
- Όχι, όχι. |
8 ίνες ταινίας |
- Όχι, όχι. |
12 ίνες ταινίας |
1 |
Μπλε |
1 |
Μπλε |
2 |
Πορτοκαλί |
2 |
Πορτοκαλί |
3 |
Πράσινο |
3 |
Πράσινο |
4 |
Καφέ |
4 |
Καφέ |
5 |
Γκρι |
5 |
Γκρι |
6 |
Λευκό |
6 |
Λευκό |
7 |
Κόκκινο |
7 |
Κόκκινο |
8 |
Μαύρο |
8 |
Μαύρο |
9 |
Κίτρινο |
9 |
Κίτρινο |
10 |
Βιολέτα |
10 |
Βιολέτα |
11 |
Ροζ |
11 |
Ροζ |
12 |
Ακουα |
12 |
Ακουα |
Πληροφορίες παραγγελίας
Α/Δ |
Περιγραφή |
MPOM-12FC-OM1 |
MPO Φαν-out patch cord, OM1 (62.5/125um), |
MPOM-62FC-OM1 |
MPO Φαν-out patch cord, OM1 (62.5/125um), |
MPOM-12FC-OM2 |
MPO Φαν-out patch cord, OM2 (50/125um), |
MPOM-62FC-OM2 |
MPO Φαν-out patch cord, OM2 (50/125um), |
MPOM-12FC-OM3 |
MPO Φαν-out patch cord, OM3 (50/125um), |
MPOM-62FC-OM3 |
MPO Φαν-out patch cord, OM3 (50/125um), |
MPOM-12FC-OM4 |
MPO Φαν-ανέκδοτο καλώδιο επικάλυψης, OM4, |
MPOM-62FC-OM4 |
MPO Φαν-ανέκδοτο καλώδιο επικάλυψης, OM4, |
MPOM-62FC-OM1-U |
MPO Φαν-out patch cord, OM2 (50/125um), |
MPOM-62SC-OM2-U |
MPO Φαν-out patch cord, OM1 (62.5/125um), |
MPOM-62FC-OM3-U |
MPO Φαν-out patch cord, OM3 (50/125um), |
MPOM-62FC-OM4-U |
MPO Πλέκτης επένδυσης, OM4 |
