οπτικός ανακλαστήρας 1650nm FTTH FBG

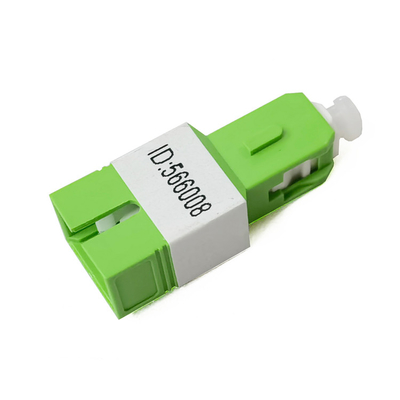

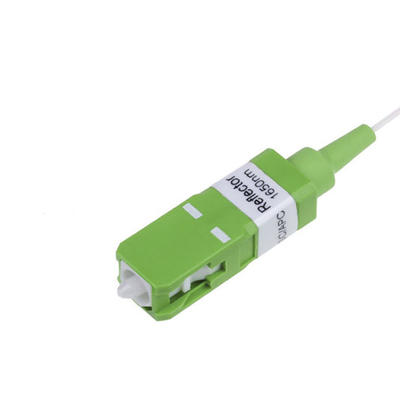

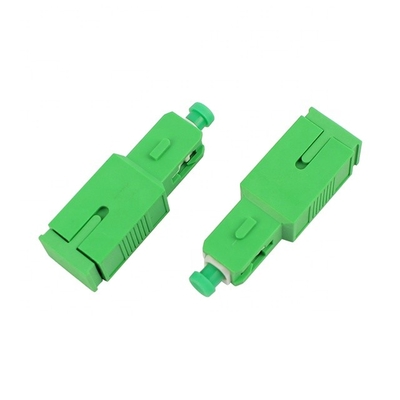

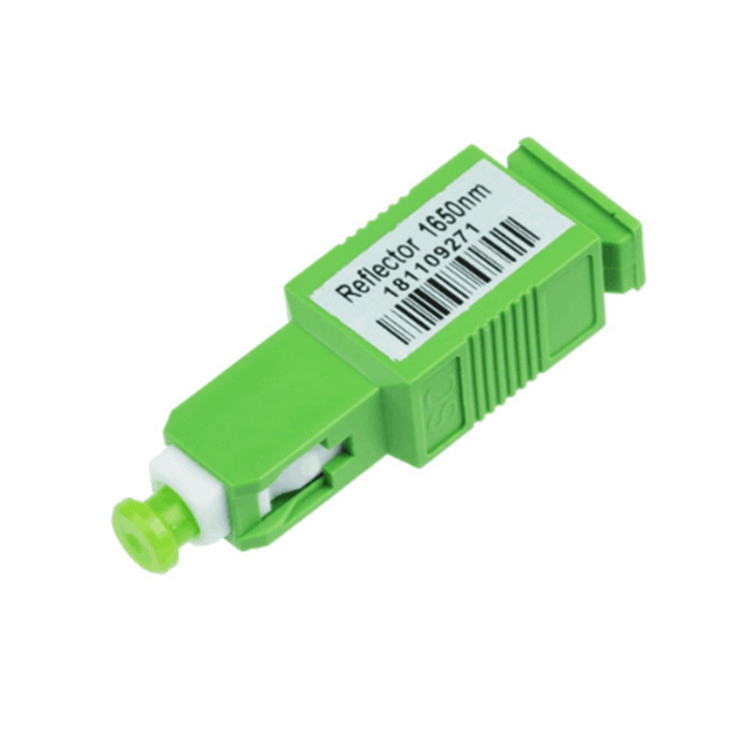

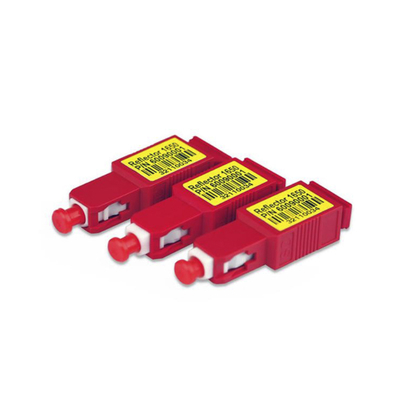

Ο ανακλαστήρας FBG είναι μια τυποποιημένη δομή συνδετήρων τύπων Sc, τα οποία συσκευάζουν ένα ειδικό FBG κεραμικό ferrule.

Ο ανακλαστήρας κιγκλιδωμάτων ινών bragg είναι ένας χαμηλού κόστους συγκεκριμένος ανακλαστήρας ζωνών που τοποθετείται επάνω
η οπτική πλευρά μονάδων δικτύων (ONU). Μπορεί να απεικονίσει τους ελαφριούς σφυγμούς (1650 +/- 5nm) από το OTDR στη γραμμή ινών τελικό (OLT) δευτερεύον σχεδόν 100%, ενώ οι λειτουργώντας ζώνες του παθητικού οπτικού δικτύου (PON) διαβιβάζονται κανονικά.

Το OTDR μπορεί να καθορίσει εάν η γραμμή ινών είναι κανονική με την ανίχνευση του σήματος που απεικονίζεται από τον ανακλαστήρα κιγκλιδωμάτων ινών. Όταν το απεικονισμένο σήμα είναι χαμηλότερο από την κανονική αξία, η απώλεια γραμμών είναι πάρα πολύ μεγάλη όταν η αξία αντανάκλασης είναι 0, η γραμμή οπτικής ίνας είναι σπασμένη.

Επομένως, μπορούμε να διατηρήσουμε τη γραμμή ινών εγκαίρως με το σε πραγματικό χρόνο έλεγχο της γραμμής ινών.

Χαρακτηριστικά γνωρίσματα:

1. Πέρασμα 1310+1550nm και στάση 1650nm
2. Κιγκλίδωμα που ενσωματώνεται στην ίνα, απαλλαγμένη από την περιβαλλοντική ρύπανση
3. Ο συντελεστής ανάκλασης είναι υψηλός για τις ζώνες που πρέπει να εμποδιστούν (επάνω από 99,5%), κοντά στη συνολική αντανάκλαση
4. Το μήκος κύματος της ζώνης αντανάκλασης ελέγχεται ακριβώς (1643.5nm ~ 1656.5nm)
5. Η άκρη περασμάτων ζωνών της ζώνης μετάβασης είναι πολύ στενή (λιγότερο από 2nm), εάν το πέρασμα αυτή η περιοχή, αυτό είναι all-pass
6. Τυποποιημένη κοινή δομή προσαρμοστών, εύκολη σύνδεση
7. Υψηλή αξιοπιστία, μακράς διαρκείας έκταση, συμμόρφωση RoHS
8. GR-326-ΠΥΡΗΝΑΣ Telcordia και GR-1221-ΠΥΡΗΝΑΣ Telcordia

Προδιαγραφή:

Εφαρμογή:

• Ανίχνευση και συντήρηση των παθητικών οπτικών γραμμών δικτύων (που εφαρμόζονται σε FTTx).
