Ονομασία μάρκας: | YINGDA |
Αριθμός μοντέλου: | Θραύστης PLC 1:9 |
Τροποποιημένο: | 100 PC |
τιμή: | 1.1USD-4.58USD |
Χρόνος παράδοσης: | 5-8days μετά από την πληρωμή |
Όροι πληρωμής: | Western Union, T/T, MoneyGram |

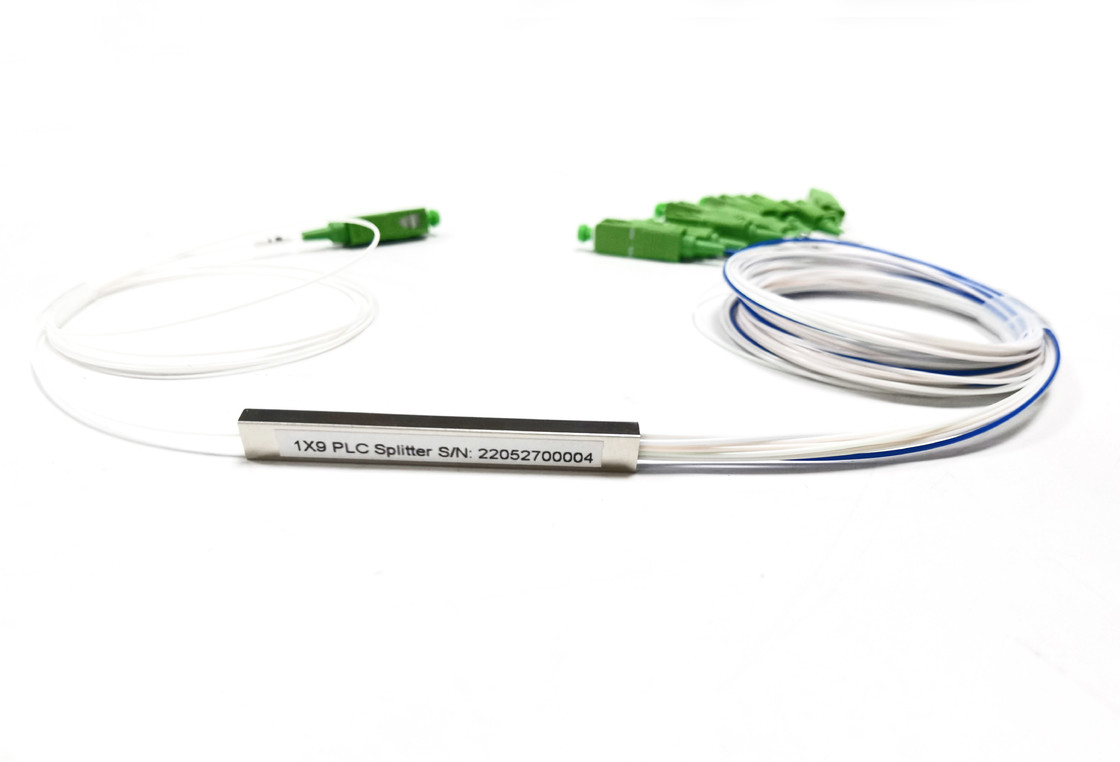

1:9 1x9 70/30 Ανισορροπημένη οπτική ίνα PLC Splitter Single Mode SC APC G657A1 1μέτρο
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locations. Yingda πλήρης σειράς PLC Splitters χαρακτηρίζονται από μικρό μέγεθος, υψηλή αξιοπιστία, ευρύ εύρος κύματος λειτουργίας και καλή ομοιότητα κανάλιο σε κανάλι.
Χαρακτηριστικά διαίρεσης οπτικών ινών
• Μικρή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής
• Σύστημα αυτόματης ανίχνευσης PDL (διατίθεται εξαιρετικά χαμηλή PDL)
• Δοκιμή κύκλου υψηλής και χαμηλής θερμοκρασίας
• 100% δοκιμή πριν από την παράδοση
• Η λύση καλωδίωσης FTTH θα μπορούσε να είναι σχεδιασμός
1x9 ΣπλιττερΠροδιαγραφές
Ποσοστό διαίρεσης (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
Διάταξη λειτουργίας | 1260-1650 | ||||
Τύπος ινών | G657A ή προσαρμοσμένο | ||||
ILmax ((dB) | κανάλι 1 | 1.6 | 1.8 | 2.1 | 2.7 |
κανάλι 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
ΙΙ μονάδες (dB) | Κανάλι 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
Απώλεια απόδοσης (dB) | ≥ 55 | ||||
Οδηγικότητα (dB) | ≥ 55 | ||||
PDL (μέγιστο) | 0.3 | 0.3 | 0.3 | 0.3 | |
Ομοιομορφία (μέγιστο) | 0.8 | 0.8 | 0.8 | 0.8 | |
Απώλεια ανάλογα με το μήκος κύματος (dB) | ≤0.3 | ||||
TDL (μέγιστο) | 0.5 | ||||
Θερμοκρασία λειτουργίας | -40 ~+85 | ||||
Θέρμανση αποθήκευσης | -40 ~+85 | ||||
Μέγεθος (mm) / LXWXH | Καθαρές ίνες | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
900 μm | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
Κουτί ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 |
Σημείωση:
1Χωρίς συνδέσμους.
2Προσθέστε μια επιπλέον απώλεια 0,2dB συμπεριλαμβανομένων των συνδέσεων
Η έξοδος του οπτικού διαχωριστή μπορεί να διαιρεθεί σε 70/30 80/20 60/40 ή 85/15% 4τύποι, προκειμένου να διακρίνει τη διαχωριστική αναλογία, χρησιμοποιήστε διαφορετικό χρώμα όπως μπλε για να σημειώσετε,Αυτό το ειδικό τσιπ 1x9 εξασφαλίζει ανισόρροπη αναλογία διαίρεσης όχι ίσοι τύποι, η οποία μπορεί να ανταποκριθεί σε ειδικές απαιτήσεις και ευέλικτη οπτική εφαρμογή και χρησιμοποιείται ευρέως στα δίκτυα 5G FTTR.
1x9 ανισορροπημένο διαχωριστικό χρησιμοποιούν το ίδιο χάλυβα σωλήνα 60 * 7 * 4mm ως 1x8 διαχωριστικό, είσοδος 1, έξοδος 9 = 4 * 2 + 1pcs συστοιχία ινών.
Το χρώμα των ινών είναι πολύχρωμο, το χαλαρό σωλήνα 900um μπορεί να προσαρμοστεί, όπως μπλε, πορτοκαλί, πράσινο, καφέ, γκρι, λευκό, κόκκινο, μαύρο, κλπ., με αριθμητικά σημάδια για να διακρίνονται.
Μπορούν να χρησιμοποιηθούν όλοι οι τύποι οπτικών συνδέσεων, όπως SC FC LC ST·
Πολωνική μέθοδος: UPC, APC
Εισερχόμενα εξόδους μήκος γωνιών: 0,5 μέτρα, 1 μέτρο, 1,5 μέτρα, κλπ.
Εφαρμογή
Εάν αγοράσετε μόνο οπτικό διαχωριστικό τύπου 1:9 χωρίς μπλοκ, θα συσκευαστεί σε κουτί με φουσκάλες με έκθεση δοκιμής.
Η προετοιμασία με συνδετήρες και η συναρμολόγηση σε οπτικό κουτί υπνάκο ή κουτί διανομής είναι αποδεκτή στο εργοστάσιο πριν από την παράδοση.
![]() |
