Ονομασία μάρκας: | YINGDA |
Αριθμός μοντέλου: | Θραύστης PLC 1:9 |
Τροποποιημένο: | 500 PCS |
τιμή: | 1.1USD-4.58USD |
Χρόνος παράδοσης: | 5-8days μετά από την πληρωμή |
Όροι πληρωμής: | Western Union, T/T, MoneyGram |

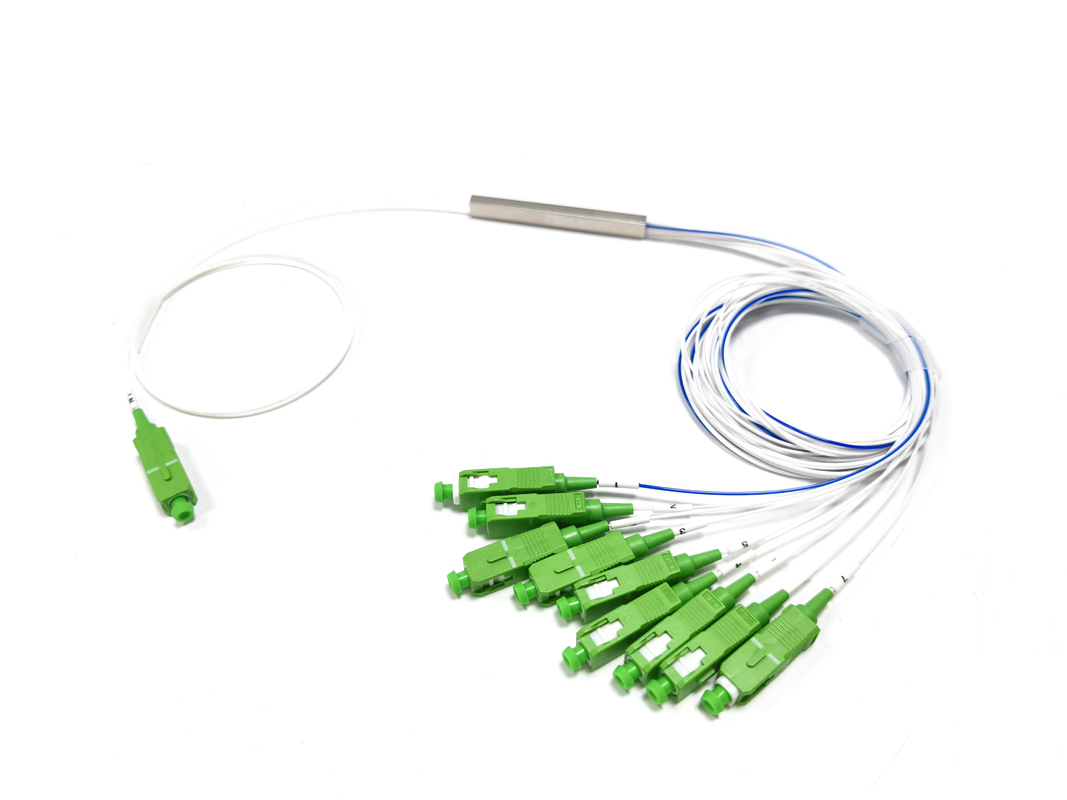

1:9 1x9 70/30 Ανισορροπημένη οπτική ίνα PLC Splitter Single Mode SC APC G657A1 1μέτρο
Ο διαχωριστής οπτικής κυκλωτικής κυκλωτικής (PLC) είναι μια συσκευή διαχείρισης οπτικής ισχύος, που κατασκευάζεται με τη χρήση τεχνολογίας οπτικών κυματοδηγών πυριτίου,χρησιμοποιείται για τη διανομή οπτικών σημάτων από το κεντρικό γραφείο (CO) σε πολλαπλές τοποθεσίεςΟ διαχωριστής PLC 1*9 πλήρους σειράς Intech έχει τα χαρακτηριστικά μικρού μεγέθους, υψηλής αξιοπιστίας, ευρέος εύρος κύματος λειτουργίας και καλή συνέπεια μεταξύ των καναλιών.
διαχωριστικό ινώνΧαρακτηριστικά:
• Μικρή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής
• Σύστημα αυτόματης ανίχνευσης PDL (διατίθεται εξαιρετικά χαμηλή PDL)
• Υψηλή αξιοπιστία και σταθερότητα
• Κωνέτα μέχρι βαθμού Β
• 100% 3D δοκιμασμένο από Daisi και Sumix
• Δοκιμή κύκλου υψηλής και χαμηλής θερμοκρασίας
• 100% δοκιμή πριν από την παράδοση
• Η λύση καλωδίωσης FTTH θα μπορούσε να είναι σχεδιασμός

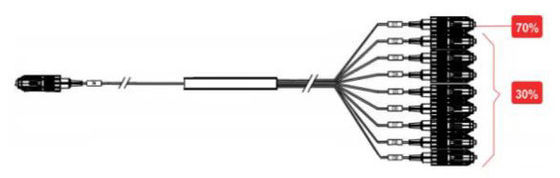

διαχωριστής οπτικών ινών 1x9το διάγραμμα δομής:
1x9 ΣπλιττερΠροδιαγραφές
Ποσοστό διαίρεσης (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
Διάταξη λειτουργίας | 1260-1650 | ||||
Τύπος ινών | G657A ή προσαρμοσμένο | ||||
ILmax ((dB) | κανάλι 1 | 1.6 | 1.8 | 2.1 | 2.7 |
κανάλι 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
ΙΙ μονάδες (dB) | Κανάλι 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
Απώλεια απόδοσης (dB) | ≥ 55 | ||||
Οδηγικότητα (dB) | ≥ 55 | ||||
PDL (μέγιστο) | 0.3 | 0.3 | 0.3 | 0.3 | |
Ομοιομορφία (μέγιστο) | 0.8 | 0.8 | 0.8 | 0.8 | |
Απώλεια ανάλογα με το μήκος κύματος (dB) | ≤0.3 | ||||
TDL (μέγιστο) | 0.5 | ||||
Θερμοκρασία λειτουργίας | -40 ~+85 | ||||
Θέρμανση αποθήκευσης | -40 ~+85 | ||||
Μέγεθος (mm) / LXWXH | Καθαρές ίνες | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
900 μm | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
Κουτί ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 |
Σημείωση:
1. 1x9 διαχωριστής ινών Χωρίς συνδέσμους
2Προσθέστε μια επιπλέον απώλεια 0,2dB συμπεριλαμβανομένων των συνδέσεων
Η έξοδος του οπτικού διαχωριστή μπορεί να διαιρεθεί σε 70/30 80/20 60/40 ή 85/15% 4τύποι, προκειμένου να διακρίνει τη διαχωριστική αναλογία, χρησιμοποιήστε διαφορετικό χρώμα όπως μπλε για να σημειώσετε,Αυτό το ειδικό τσιπ 1x9 εξασφαλίζει ανισόρροπη αναλογία διαίρεσης όχι ίσοι τύποι, η οποία μπορεί να ανταποκριθεί σε ειδικές απαιτήσεις και ευέλικτη οπτική εφαρμογή και χρησιμοποιείται ευρέως στα δίκτυα 5G FTTR.
Το χρώμα των ινών είναι πολύχρωμο, το χαλαρό σωλήνα 900um μπορεί να προσαρμοστεί, όπως μπλε, πορτοκαλί, πράσινο, καφέ, γκρι, λευκό, κόκκινο, μαύρο, κλπ., με αριθμητικά σημάδια για να διακρίνετε.
1x9 ανισορροπημένο διαχωριστικό χρησιμοποιούν το ίδιο χάλυβα σωλήνα 60 * 7 * 4mm ως 1x8 διαχωριστικό, είσοδος 1, έξοδος 9 = 4 * 2 + 1pcs συστοιχία ινών.
Μπορούν να χρησιμοποιηθούν όλα τα είδη οπτικών συνδέσεων, όπως SC FC LC ST ή χωρίς συνδέσεις
Πολωνική μέθοδος: UPC, APC
Εισερχόμενα εξόδους μήκος γωνιών: 0,5 μέτρα, 1 μέτρο, 1,5 μέτρα, κλπ.
Συνδετήρας FCΔιαχωριστής PLC
Οπτικός διαχωριστής για PLCΕφαρμογή

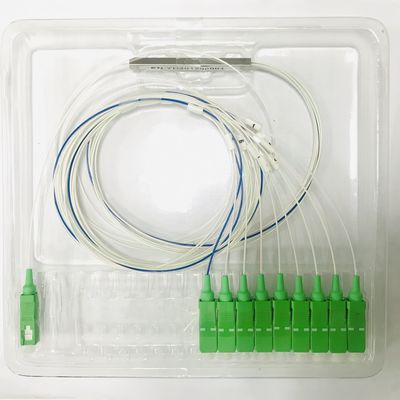

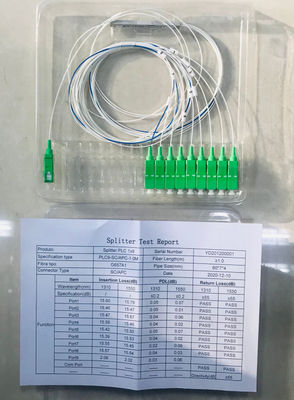

Εάν αγοράσετε μόνο οπτικό διαχωριστικό τύπου 1:9 χωρίς μπλοκ, θα συσκευαστεί σε κυψέλι με έκθεση δοκιμής.
Η προετοιμασία με συνδετήρες και η συναρμολόγηση σε οπτικό κουτί ύπνου ή κουτί διανομής είναι αποδεκτή στο εργοστάσιο πριν από την παράδοση.
Κάθε μικρό κουτί περιέχει 12 διαχωριστές PLC, ένα πλήρες κουτί περιέχει 8 κουτιά.Καλώς ήρθατε για έρευνα.
Χάρτης εργοστασίου παραγωγής:
Η παραγωγή του PLC Splitter υπόκειται αυστηρά στην επιθεώρηση ποιότητας του μηχανήματος και τις απαιτήσεις των πελατών..
![]() |
