Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος

Τόπος καταγωγής Κίνα
Μάρκα YINGDA
Πιστοποίηση ISO SGS ROHS
Αριθμό μοντέλου FMC-Μ-SM-SCP-UPC-CD-ΒΟΥΛΕΥΤΉΣ (KG53)
Ποσότητα παραγγελίας min 500PCS
Τιμή Negotiable
Συσκευασία λεπτομέρειες 1pc τσάντα του /plastic, πλαστική τσάντα 10pcs/bigger, έπειτα 100pcs/box, χαρτοκιβώτιο 1000pcs/
Χρόνος παράδοσης 5 οι εργάσιμες ημέρες μετά από έλαβαν την πληρωμή σας
Όροι πληρωμής T/T ή Δυτική Ένωση
Δυνατότητα προσφοράς 500,000pcs το μήνα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Υλικό Πλαστικό Χρώμα σπιτιών μπλε
Τύπος ινών 9/125um Απώλεια εισαγωγής <0>
Επιστροφής απώλεια >45db Πακέτο Πλαστική τσάντα και κιβώτιο
Συνολικό μήκος 53mm υλικό αυλακιού Κεραμικός
Κύκλος ζωής 500times Ferrule τύπος UPC
εργαλεία stripper μύλων, stripper καλωδίων πτώσης, μπαλτάς ινών, συναρμολογητής μήκους, κ.λπ.
Υψηλό φως

Τομέας Sc UPC - εγκαταστήσιμος συνδετήρας

,

Πλαστικός τομέας - εγκαταστήσιμος συνδετήρας

,

Γρήγορη οπτική ίνα συνδετήρων ROHS

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος



Καλώδιο πτώσης FTTH 2x3mm οπτικής ίνας Sc UPC τομέων ενιαίος τρόπος συνδετήρων 5G 4G Termiantion συνελεύσεων γρήγορος





Ο γρήγορος συνδετήρας SC/APC είναι εργοστάσιο προ-που γυαλίζονται, field-installable συνδετήρες που εξαλείφουν πλήρως την ανάγκη για τη στίλβωση χεριών στον τομέα. Η αποδεδειγμένη μηχανική τεχνολογία συναρμογών που εξασφαλίζουν ευθυγράμμιση ινών ακρίβειας, ένα προ-διασπασμένο εργοστάσιο στέλεχος ινών και ένα ιδιόκτητο πήκτωμα δείκτης-ταιριάσματος συνδυάζουν να προσφέρουν μια άμεση χαμηλή λήξη απώλειας είτε στις single-mode είτε πολλαπλού τρόπου οπτικές ίνες.





Προδιαγραφή

ΣΤΟΙΧΕΙΟ Παράμετρος
Απώλεια εισαγωγής ≤ 0.3dB (1310nm & 1550nm)
Επιστροφής απώλεια ≤ -45dB
Γυμνή δύναμη ινών >5N
Ντυμένη δύναμη >10N
ένταση >50N
Μηχανική διάρκεια IL ≤ 0.2dB & RL ≤ 5dB
Λειτουργούσα θερμοκρασία 5 ºC σε +70 ºC
Επαναλάβετε το χρόνο >50times
Μήκος 53mm
Συμμορφωθείτε πρότυπα Iec61754-4
Κύκλος ζωής 30years

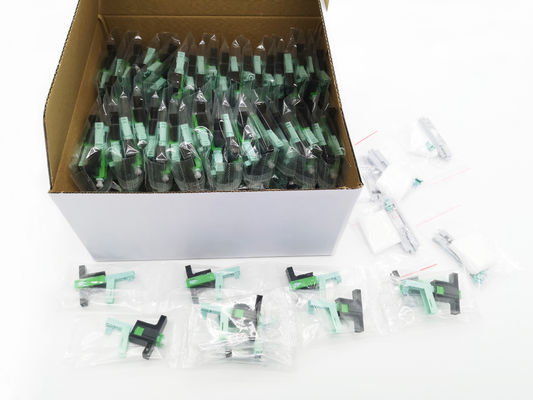

Πληροφορίες πακέτων:



1pc/plastic τσάντα, κιβώτιο 100pcs/inner, εσωτερικό κιβώτιο 10pcs/κιβώτιο χαρτοκιβωτίων

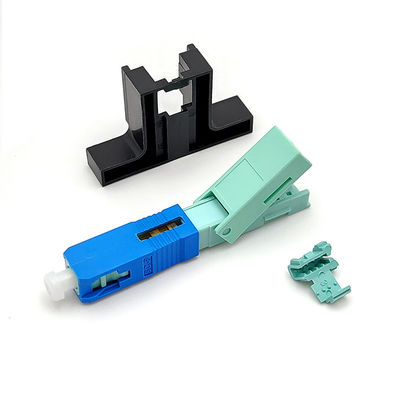

Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος 0Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος 1

Λεπτομέρειες προϊόντων:

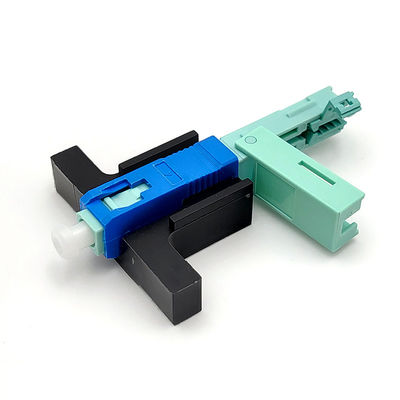

Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος 2

Αυτή η γρήγορη συνδετήρων δομή γ-αυλακιού χρήσης κεραμική μη πλαστική ή μέταλλο, απώλεια εισαγωγής: το μέσο ≤0.2dB, MAX≤0.4dB, επιστροφής απώλεια: ≥50dB.

Καμία ανάγκη εποξική ή που γυαλίζεται, field-installable, ενσωματωμένη εργοστάσιο ίνα

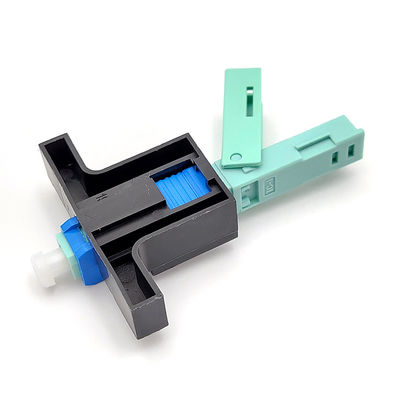

Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος 3

Αυτός ο συνδετήρας είναι Sc/UPC, τύπος κάλυψης, συνολικό μήκος 53mm, θα έχει το αγγλικό εγχειρίδιο χρηστών μαζί με την αποστολή.

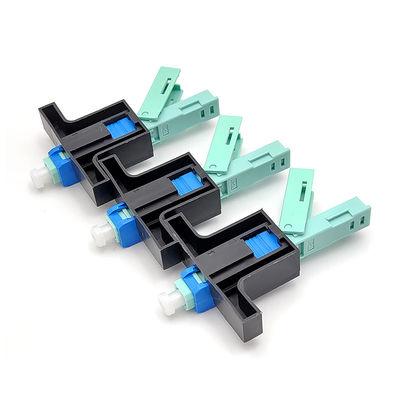

Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος 4

Ισχύστε για 2mm* καλώδιο πτώσης 3mm ή 2.0*1.6mm επίπεδο, τα οποία έχουν jig αποτυπώσεων. για να κρατήσουν το καλώδιο στην μπότα και για τους δύο τύπους καλωδίων.



Η μπότα είναι κτύπημα πάνω-κάτω το σχέδιο τύπων, υπάρχει ο Μαύρος ανοίγει πάλι το εργαλείο για πολλαπλασιάζει τη χρήση.



Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος 5



Είναι καλή εκτέλεση σφράγισης, φλόγα - καθυστερών, και υψηλός - ποιοτικό πλαστικό. Όλα τα προϊόντα με επίπεδο ferrule UPC, και με την ΚΑΠ σκόνης πριν από την παράδοση, και κάθε μια με τη μεμονωμένη συσκευασία.



Πώς να χρησιμοποιήσει τους γρήγορους συνδετήρες;



Επεξεργαστείτε την ίνα

1. Παρεμβάλτε το καλώδιο πτώσης stripper μέχρι 5060mm έξω, και γδύστε το στρώμα δύναμης καλωδίων

2. Πιέστε το γδυμένο καλώδιο στο σφιγκτήρα, υπάρχουν 4points για να κλειδώσουν την ίνα

3. Λουρίδα το στρώμα επιστρώματος καλωδίων από το ένθετο διαμήκες stripper ινών για να γδύσει το επίστρωμα της ίνας. Ή stripper του Μίλερ χρήσης ευθυγραμμίζει του σφιγκτήρα ινών.

4. Ελέγξτε την ίνα με την κάμψη για την κατεύθυνση 60°into εάν εντάξει

5. Καθαρίστε την ίνα με το ύφασμα οινοπνεύματος από 0°wipe και 90°again

6. Βάλτε το σφιγκτήρα στο συναρμολογητή μήκους μέχρι το βέλος επάνω, και τον Τύπο στο τέλος

7. Βάλτε το επίπεδο στην αυλάκωση μπαλτάδων ινών, ευθυγραμμίστε στο τέλος, και κόψτε έπειτα την ίνα

8. Τελικά το μήκος ινών θα είναι: 19.4mm και 29.4±0.1mm, βλέπουν την εικόνα

Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος 6



Συνέλευση

Ελέγξτε το μαύρο ντουλάπι

Παρεμβάλτε την ίνα μαζί με την είσοδο Β μέχρι την κάμψη ινών, αλλά μη υψηλότερος από 1mm από την είσοδο Β

Συνεχίστε, επένδυση, και jig στο ίδιο επίπεδο, έβγαλε το διακόπτη.

Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος 7



Αποσύνθεση

Συγκεντρώστε βοηθητικό jig, εγκαταστήστε στην αλλαγή στο σωστό τέλος

Ξεκλειδώστε την ίνα

Χρησιμοποιήστε αποκλειστικό τον κυρτό για να ανοίξετε την κάλυψη, ξεκλειδώστε το κοχύλι

Αυξήστε 15°to βγάζει την ίνα

Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος 8



Άλλοι παρόμοιοι τύποι:



Πλαστικός τομέας Sc UPC - εγκαταστήσιμος πολυ τρόπος τρόπου συνδετήρων 5G 4G ενιαίος 9





Εφαρμογή

  • Περιβάλλοντα προϋποθέσεων
  • Συνδέσεις στο γραφείο για τα περιβάλλοντα του τοπικού LAN
  • Επιτροπές μπαλωμάτων
  • Άμεση λήξη εξοπλισμού
  • Ίνα στις εφαρμογές συνδρομητών/σπιτιών (FTTH)
  • Απαιτήσεις επισκευής/αντικατάστασης
  • Μόλυβδοι δοκιμής εξοπλισμού



2. Ισχύστε για 2mm* καλώδιο πτώσης 3mm ή 2.0*1.6mm επίπεδο

3. Κεραμική δομή γ-αυλακιού μη πλαστική ή μέταλλο, καλή εκτέλεση σφράγισης, φλόγα - καθυστερών

4. Απώλεια εισαγωγής: το μέσο ≤0.2dB, MAX≤0.4dB

5. Επιστροφής απώλεια: ≥50dB

6. Καμία ανάγκη εποξική ή που γυαλίζεται, field-installable, ενσωματωμένη εργοστάσιο ίνα
