Ονομασία μάρκας: | YINGDA |
Αριθμός μοντέλου: | ΥΦΑΣ001-SC/UPC |
Τροποποιημένο: | 100 τεμ |
τιμή: | 0.19USD-0.72USD |
Χρόνος παράδοσης: | 5 εργάσιμες ημέρες μετά από την αποκτημένη πληρωμή |
Όροι πληρωμής: | T/T ή Δυτική Ένωση |

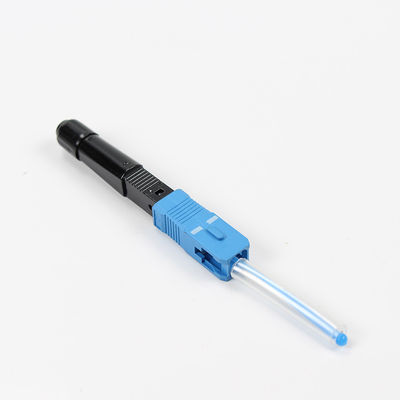

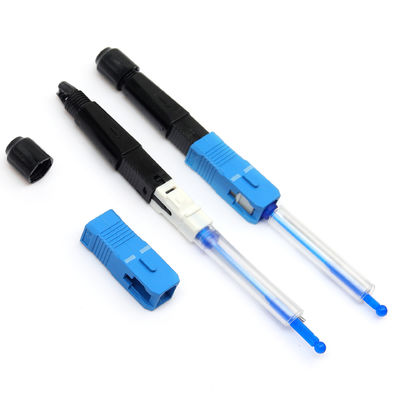

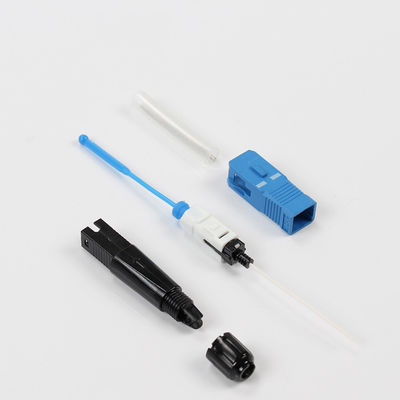

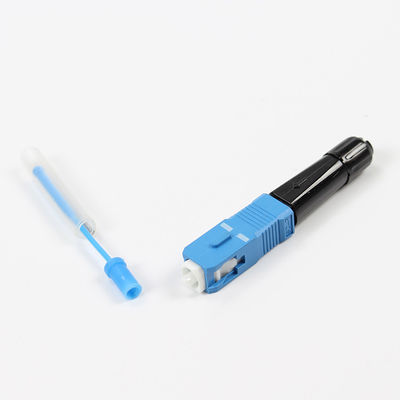

Ο σύνδεσμος σύντηξης SC είναι σύνδεσμος γρήγορου τύπου οπτικών ινών, αλλά το σημείο σύνδεσμού του στο εσωτερικό του τέλους του συνδετήρα, εξισοδυναμεί με την εξάλειψη των πινγκτέιλ κατά την σύνδεση.Το πλεονέκτημα είναι ότι δεν απαιτείται πρόσθετη προστασία μετά τη σύνδεσηΣε σύγκριση με τον σχεδιασμό του μηχανικού splicer, εξοικονομεί το κόστος συντήρησης και λειτουργίας του μηχανικού συνδέσμου V-groove και είναι ανθεκτικός.που ανατρέπει την έννοια ότι το υψηλό κόστος της μηχανής σύνδεσης και δεν ισχύουν για την κατασκευή FTTH.
SC Fsion Splice στις ιδιότητες των συνδέσμων
SC Fsion Splice On Connector (Σύνδεσμος σε συνδετήρα)Προδιαγραφές
Σχήμα | ΥΦΟΣC001 |
Τύπος συνδέσμου | SC/UPC, SC/APC |
Τύπος καλωδίου | 0.9mm, 2,0mm, 3,0mm, 3,1*2,0mm καλώδιο πτώσης |
Διάμετρος ινών | 125um ((G657A2 γυμνή ίνα) |
Στενή διάμετρος του αποθέτη | 250 μm |
Τύπος ινών | Μία λειτουργία OS1 9/125um |
Απώλεια εισαγωγής | ≤ 0,3dB |
Απώλεια απόδοσης | ≤ 50 dB |
Σφιχτότητα στερεών ινών | > 250 g |
Θερμοκρασία λειτουργίας | -40°C-+80°C |
Δυνατότητα εφόδου | 60N (5kg για 2 λεπτά) |
Δοκιμή πτώσης | 4 μέτρα ψηλά από το τσιμέντο κάθε φορά, συνολικά 3 φορές. |
Βήματα οδηγιών για τη σύνδεση συνδέσμου σύντηξης
1Προετοιμασία
2. Βάλτε θερμότητα συρρικνωθεί σωλήνα στερέωμα και το καρφί μέσα στο καλώδιο ινών
3Χρησιμοποιήστε ένα απομακρυντικό επίπεδης ινών για να απομακρύνετε την κάλυψη περίπου 45 mm
4Χρησιμοποιήστε τον απογυμνωτή ινών για να αφαιρέσετε το στρώμα επίστρωσης ινών και να καθαρίσετε τη ινή, στη συνέχεια τοποθετήστε την οπτική ινή στο φορέα.
5Κόψτε τη ίνα με το μαχαίρι ινών.
6. Τοποθετήστε το συναρμολογημένο φορείο στην μηχανή σύντηξης σύντηξης
7. Απομακρύνετε το στρώμα επίστρωσης ινών 0,9 mm
8. Καθαρίστε την οπτική ίνα και τοποθετήστε το στο κάλυμμα της μηχανής σύντηξης splicer
9Κόψτε τη ίνα με το μαχαίρι ινών.
10Βάλτε το κάλυμμα στην μηχανή σύντηξης.
11Αφού τα δύο εργαλεία είναι έτοιμα, κλείστε τη μηχανή σύντηξης, ξεκινήστε τη σύντηξη.
12Μετά την συγχώνευση, ανοίξτε τη μηχανή και βγάλτε προσεκτικά όλο το συνδετήρα.
13. Εισάγετε το σωλήνα θερμικής συρρίκνωσης στην ουρά του συνδετήρα-συνδέτη προσεκτικά, στη συνέχεια, βάλτε ολόκληρο συνδετήρα-συνδέτη στην μηχανή σύντηξης και να αρχίσει τη θέρμανση
14. Αφαιρέστε τον συνδετήρα από τη μηχανή σύντηξης μετά από περίπου 90s θέρμανση, και στη συνέχεια ψύξη για περίπου 5s
σε δεκάδες.
15Ολοκληρωμένη συναρμολόγηση.
* Παρακαλούμε χρησιμοποιήστε το προσαρμοσμένο FTTH τήξη μηχανή
* Συνιστώμενο καταναλωτικό:
Κρατήστε ένα απόθεμα από τα ακόλουθα αντικείμενα
Ονομασία μάρκας: | YINGDA |
Αριθμός μοντέλου: | ΥΦΑΣ001-SC/UPC |
Τροποποιημένο: | 100 τεμ |
τιμή: | 0.19USD-0.72USD |

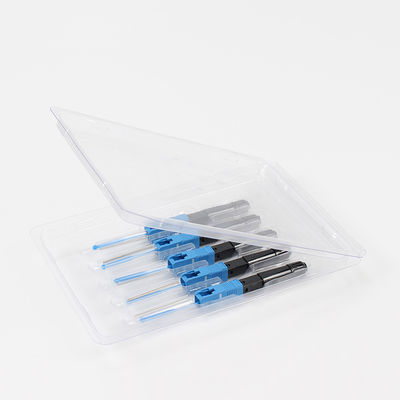

Πληροφορίες συσκευασίας: | 5 κιβώτιο κομματιών ή 10pcs/φουσκαλών |
