48 πυρήνων FTTH πτώσης καλωδίων IP68 μηχανικός θραύστης 1x32 1x16 1x8 θόλων περιφράξεων οπτικών ινών κοινός

Ο άκοπος θραύστης 48 PLC 1x16 αφαιρεί τον πυρήνα μηχανική σφραγίδα FOSC θόλων οπτικών ινών περάτωσης τήξης την κοινή

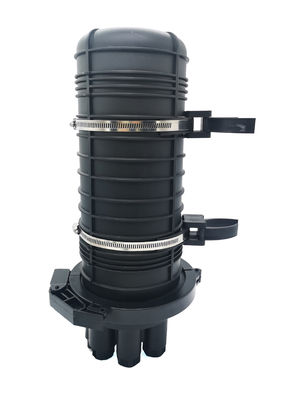

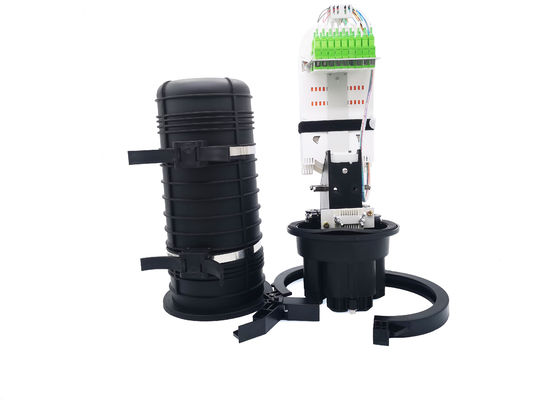

Gjs-m5-JFT η περάτωση συναρμογών οπτικής ίνας είναι μια περίφραξη τύπων θόλων, που χρησιμοποιείται για την άμεση σύνδεση κατά τη διάρκεια της μετάδοσης οπτικής ίνας, και παρέχει στην κοινή προστασία σύνδεσης, 4 στρογγυλές τρύπες κολπίσκων καλωδίων και 1 ελλειπτική τρύπα κολπίσκων καλωδίων υιοθετεί τη μηχανική σφραγίδα μπορεί να χρησιμοποιηθεί για τα γενικά έξοδα, το μοντάρισμα πόλων, το μοντάρισμα τοίχων και τη θαμμένη εγκατάσταση η καλή εκτέλεση σφράγισης, η απλή εγκατάσταση και η ευρεία εφαρμογή κυμαίνονται.

Προδιαγραφή

Χαρακτηριστικά γνωρίσματα

• Όλοι οι δείκτες απόδοσης του προϊόντος καλύπτουν τις απαιτήσεις των εθνικών προτύπων κιβωτίων συνδετήρων YD/Τ 814,1.
• 5pcs λιμένες καλωδίων: 4round και οι ωοειδείς λιμένες 1, που μπορούν να έχουν πρόσβαση στο οπτικό καλώδιο φ 7 - φ 18, άκοπη λειτουργία είναι διαθέσιμοι
• Το εξωτερικό σώμα κιβωτίων αποτελείται από τα υψηλής αντοχής πλαστικά εφαρμοσμένης μηχανικής και φορμάρω υψηλών εγχύσεων με τον αντι-γηράσκοντα πράκτορα. Έχει τα χαρακτηριστικά της ελαφριάς, υψηλής μηχανικής δύναμης, την ισχυρή αντίσταση διάβρωσης, την αντίσταση αστραπής και τη μακριά ζωή υπηρεσιών.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

• Ο superposed δίσκος τήξης ινών δομών και η ανεξάρτητη μόνωση που στηρίζουν τη συσκευή στο κιβώτιο καθιστούν τη διαμόρφωση αριθμού πυρήνων ινών, την επέκταση και να στηρίξουν καλωδίων εύκαμπτες, κατάλληλες και ασφαλείς.
• Τα τμήματα και οι σύνδεσμοι μετάλλων μέσα και έξω από στο κιβώτιο αποτελούνται από το ανοξείδωτο, το οποίο μπορεί να χρησιμοποιηθεί στα διάφορα περιβάλλοντα.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

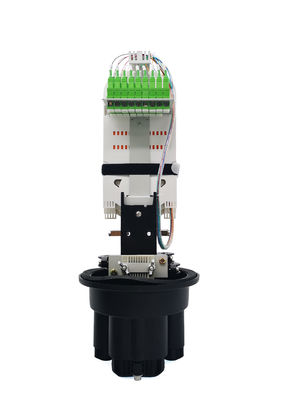

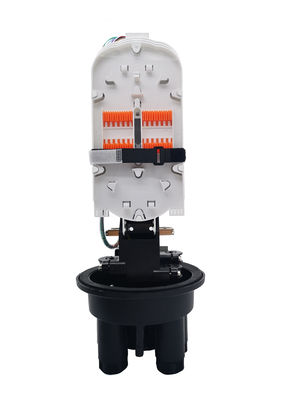

• 48cores θα φορτώσει τους δίσκους 3pcs, 1 για το θραύστη, και 2 για την τήξη. Κάθε δίσκος μπορεί τήξη να συνδέσει την ενιαία ίνα 24cores. Κάθε δίσκος με μια διαφανή κάλυψη, μια μεγάλη περιοχή δρομολόγησης και μια λογική ακτίνα κάμψεων, δίσκοι καθορίζει στο υποστήριγμα προσαρμοστών μετάλλων με τις βίδες. Ο σωλήνας θραυστών μπορεί να καθορίσει στο δίσκο.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

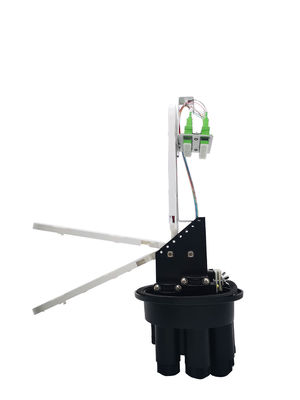

• Τα πιάτα προσαρμοστών για 1x16 μπορούν να είναι όπως τις κάτωθι εικόνες, μπορεί να κρατήσει τους μέγιστους προσαρμοστές 18SC, για 1x16 ή 2x16 με το σπειροειδή σωλήνα ή το δεσμό τόνου της Νέας Υόρκης στην αποτύπωση σε ισχύ.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Τυποποιημένο εξάρτημα:

ο πόλος τοποθετεί τις εξαρτήσεις, πλαστικό γαλλικό κλειδί, εσωτερικό hexagon γαλλικό κλειδί, λαστιχένια σφράγιση και οι εξαρτήσεις για τους λιμένες καλωδίων, θερμότητα συρρικνώνονται το μανίκι προστασίας, τα σημάδια αριθμού, το νάυλον δεσμό, κ.λπ.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Κοινή διαδικασία εγκατάστασης περιφράξεων οπτικών ινών

Το οπτικό καλώδιο εισάγεται από τον οικονομικό έλεγχο οπτικών καλωδίων στη βάση.

Ο κάτοχος καλωδίων χρησιμοποιείται για να κλειδώσει το καλώδιο, και ο πυρήνας χάλυβα διαπερνιέται στην ενισχυμένη στήλη πυρήνων και πιέζεται στενά.

1. Εγκατάσταση του οπτικού καλωδίου με την ωοειδή τρύπα:

Πάρτε έξω το λαστιχένιο μαξιλάρι, ο πλαστικοί φραγμός και το πλαστικό συνδέουν στην ελλειπτική τρύπα, τα περάσματα οπτικών καλωδίων μέσω του λαστιχένιου μαξιλαριού, και έπειτα η πόρπη στον πλαστικό φραγμό, προσθέτει τελικά το πλαστικό βούλωμα, χρησιμοποιεί το γαλλικό κλειδί για να σφίγξει το μπουλόνι και να κλειδώσει τη βάση για να ολοκληρώσει τη σφράγιση του κολπίσκου οπτικών καλωδίων.

2. Εγκατάσταση του οπτικού καλωδίου 4round:

Η βίδα από το πλαστικό καρύδι της μικρής τρύπας κολπίσκων καλωδίων, παίρνει έξω το φ που 27 βούλωμα στεγανωτικής ουσίας, εγκαθιστούν τα εξαρτήματα σύμφωνα με την ακολουθία που παρουσιάζεται στον αριθμό κατωτέρω, και χρησιμοποιούν τελικά το γαλλικό κλειδί για να σφίγξουν το πλαστικό καρύδι για να σφραγίσουν τον κολπίσκο καλωδίων ανά τα ζευγάρια.

3. Οπτικός διαχωρισμός: φέρτε το γδυμένο οπτικό καλώδιο στο δίσκο τήξης για το διατηρημένες τύλιγμα, την τήξη το τέλος πλεξίδων και το τέλος καλωδίων που το τέλος στην τήξη αυλακώνει, παρεμβάλλει το συνδετήρα πλεξίδων στον κολπίσκο του προσαρμοστή, παρεμβάλλει την εισαγωγή του θραύστη PLC στην έξοδο του προσαρμοστή, η παραγωγή του θραύστη παρεμβάλλεται στο τέλος εισαγωγής του προσαρμοστή, και το οπτικό καλώδιο οδηγείται έξω στην έξοδο του προσαρμοστή τελικά.

4. Άμεση τήξη: εισάγετε το καλώδιο άκρης στο δίσκο τήξης για το διατηρημένο τύλιγμα, έπειτα τήξη δύο άκρες στις αυλακώσεις τήξης.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Εφαρμογή: diret θαμμένος, αγωγός, κεραία, τηλεπικοινωνίες, κινητός, CATV, εθνική οδός, ευρυζωνική επιχείρηση, κ.λπ.
