16 Αγωγός Fiber Optic Splitter Box S 1*8 1*16 Square Cable Out Port για την κατασκευή και διαχείριση δικτύου FTTx

FDB0216HF Οπτικός Διαχωριστής  NAP Box

Ο εξοπλισμός χρησιμοποιείται ως σημείο τερματισμού για το καλώδιο τροφοδοσίας για σύνδεση με το καλώδιο διακλάδωσης στο σύστημα δικτύου επικοινωνίας FTTx. Η συγκόλληση, ο διαχωρισμός και η διανομή ινών μπορούν να γίνουν σε αυτό το κουτί, και ταυτόχρονα παρέχει σταθερή προστασία και διαχείριση για την κατασκευή δικτύου FTTx.

Χαρακτηριστικά κουτιού καλωδίων διακλάδωσης 16 θυρών FTTH

• Ολοκληρωμένη δομή με κλειδί και αγκράφες
• Πλαστικό μηχανικής υψηλής αντοχής, ανθεκτικό στην υγρασία, αδιάβροχο, ανθεκτικό στη σκόνη, αντιγηραντικό
• Εξωτερική τοποθέτηση σε τοίχο, σε στύλο ή εναέρια τοποθέτηση, επίπεδο προστασίας έως IP65
• Σύσφιξη για καλώδιο τροφοδοσίας και καλώδιο διακλάδωσης, συγκόλληση ινών, στερέωση, αποθήκευση, διανομή…κλπ όλα σε ένα
• Τα καλώδια, τα pigtails και τα patch cords διατρέχουν τις δικές τους διαδρομές χωρίς να ενοχλούν το ένα το άλλο, εύκολη συντήρηση.
• Ο πίνακας διανομής μπορεί να αναποδογυριστεί, το καλώδιο τροφοδοσίας μπορεί να τοποθετηθεί από τη θύρα έκφρασης, εύκολο για συντήρηση και εγκατάσταση.

Προδιαγραφές

Λεπτομέρειες προϊόντος:

Θύρες καλωδίων

Είσοδος καλωδίου: 2 φλάντζες καλωδίων, 1 μη κομμένη θύρα, διάμετρος 13,5mm

Έξοδος καλωδίου:  16pcs τετράγωνες επίπεδες θύρες καλωδίων διακλάδωσης 2,0*3,0mm

 max.4pcs λευκός οπτικός δίσκος σύντηξης ινών με καπάκι, το πρότυπο είναι 2pcs, χωρητικότητα κάθε δίσκου: 6 πυρήνες 1 στρώση, διπλό στρώμα 12 πυρήνες

ο δίσκος είναι κλιπ στερεωμένο στα πίσω στηρίγματα, μπορείτε να το αφαιρέσετε για γρήγορη και εύκολη λειτουργία στο χώρο.

το κάτω στήριγμα έχει υποδοχές για χαλύβδινο σωλήνα και συνδέσμους πλευράς εισόδου διαχωριστή, που εξασφαλίζουν σταθερότητα κατά τη διάρκεια μακράς μεταφοράς, όχι σπασμένες ίνες ή ακαταστασία.  Η πλάκα προσαρμογέα είναι πλαστική και μπορεί να χωρέσει max. 16pcs SC προσαρμογείς ή LC duplex προσαρμογείς.

Υπάρχουν τρύπες και προεξοχές στον πίνακα προσαρμογέα για τη στερέωση του προσαρμογέα, ο οποίος μπορεί να στερεωθεί χωρίς βίδες. Μόνο η προεξοχή πρέπει να ευθυγραμμιστεί με την οπή βίδας στον προσαρμογέα και το μεταλλικό ελατηριωτό κομμάτι του ίδιου του προσαρμογέα μπορεί να στερεωθεί.

Η πλάκα μπορεί επίσης να εισαχθεί στην δεσμευμένη οπή για να την τοποθετήσετε, δεν χρειάζονται βίδες για στερέωση.

Υπάρχουν σφιγκτήρες καλωδίων για στερέωση στο καλώδιο στα ανοξείδωτα στηρίγματα, συνολικά 4pcs είσοδος καλωδίου: 1 μη κομμένη θύρα (mid span) και 2 φλάντζες καλωδίων, 16pcs έξοδος καλωδίου διακλάδωσης.

Το συνολικό κουτί χρησιμοποιείται αρκετά συχνά για εξωτερική τοποθέτηση σε τοίχο ή σε στύλο, αντι UV, υπάρχει αυτοκόλλητο σήμανσης λέιζερ μέσα στο κάλυμμα. Το κουτί ανοίγει και κλείνει με μια ράβδο βίδας μπροστά και 2 βίδες Allen (στηρίγματα) και στις δύο πλευρές. Αυτό κάνει γρήγορη και ασφαλή κατασκευή για FTTH.

Υπάρχουν τρεις τρόποι πίνακα προσαρμογέα για επιλογή: πλάκα προσαρμογέα με 2 δίσκους, θήκη προσαρμογέα με δίσκο, θήκη κασέτας διαχωριστή

Μέθοδος τοποθέτησης:

Τυπικό αξεσουάρ

Δίσκος συγκόλλησης 2pcs, 4pcs βίδες επέκτασης τοίχου, 16pcs προστατευτικό μανίκι ινών, 4pcs σφιγκτήρας καλωδίου, νάιλον δεσμοί, πλάκα προσαρμογέα για 16 x προσαρμογείς, σωλήνας προστασίας καλωδίου, κλειδί, φλάντζες καλωδίων PG 13.5 για θύρες διανομής, Κιτ τοποθέτησης σε στύλο (προαιρετικό).

Σχετικά προϊόντα:

                       FTTH drop cable                                                       SC field fast connector                                   SC optical coupler

                          FTTH drop cable                                               Fiber optic pigtails                                        Fiber optic PLC splitter

Εφαρμογή

• Τοποθέτηση σε τοίχο, τοποθέτηση σε στύλο
• Κατάλληλο για ftth προ-συνδεδεμένο καλώδιο διακλάδωσης με συνδέσμους SC/LC

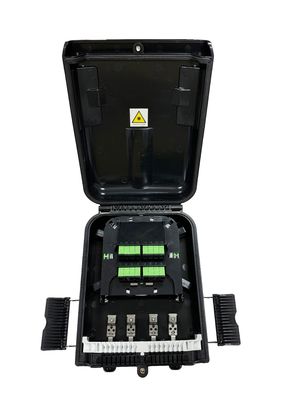

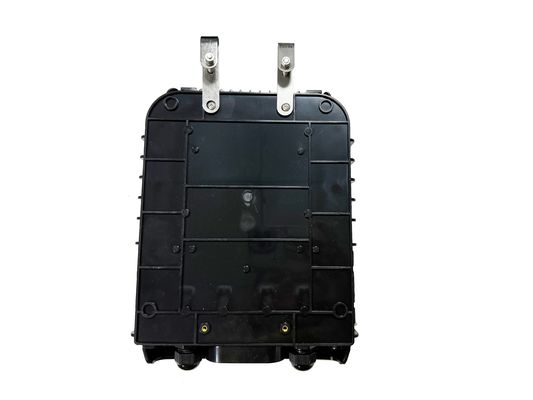

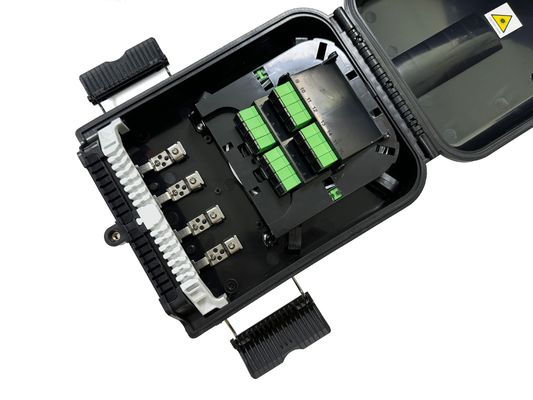

Πραγματικές εικόνες
