Ονομασία μάρκας: | YINGDA |
Αριθμός μοντέλου: | GJYFJC8H |
Τροποποιημένο: | 10 χλμ |
τιμή: | Διαπραγματεύσιμα |

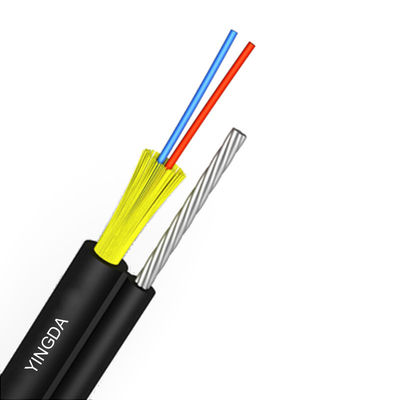

Ίνα GJYFJC8H FTTH αριθμός-8 στο καλώδιο εγχώριας εναέριο πτώσης 2 πυρήνες με το καλώδιο αγγελιοφόρων 7*0.33mm
Αριθμός-8 το καλώδιο πτώσης θα συνδεθεί άμεσα μέχρης ότου τέλος - το σπίτι χρηστών, η τεχνολογία εύρους ζώνης, μήκους κύματος και μετάδοσης δεν είναι περιορισμένα. Υπάρχουν σκέλη χάλυβα 7pcs για την υποστήριξη στο εναέριο μοντάρισμα. Είναι αρκετά δημοφιλές για το δίκτυο πρόσβασης ινών ftth
Εφαρμογή καλωδίων οπτικών ινών
Χαρακτηριστικά γνωρίσματα καλωδίων FTTH

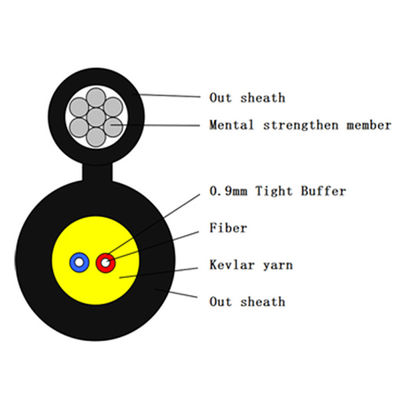

Δομή καλωδίων πτώσης
Στοιχεία | Περιγραφή | |
Αριθμός ίνας | 2cores | |
Ίνα | τύπος | G657A σφιχτός απομονωτής |
διάμετρος | 250µm | |
Μέλος δύναμης | υλικό | Νήμα Kevlar |
Μόνη υποστήριξη Καλώδιο αγγελιοφόρων |
υλικό | Χαλύβδινο σύρμα |
διάμετρος | χαλύβδινο σύρμα 1.2mm (7*0.33mm) | |
Εξωτερική θήκη | υλικό | LSZH |
διάμετρος | 1.8±0.2mm | |
Μέγεθος καλωδίων (πλάτος ύψους *) | 3,5 χιλ. × 6.5mm | |
Βάρος καλωδίων | 26KG±1KG | |
Σειρά θερμοκρασίας εγκατάστασης (℃) | -20+60 | |
Θερμοκρασία λειτουργίας και μεταφορών (℃) | -40+70 | |
Ελάχιστη κάμπτοντας ακτίνα (χιλ.) | Μακροπρόθεσμος | 15D |
Ελάχιστη κάμψη Ακτίνα (χιλ.) |
Βραχυπρόθεσμος | 30D |
Λ. επιτρεπόμενο Εκτατή δύναμη (Ν) |
Μακροπρόθεσμος | 500 |
Λ. επιτρεπόμενο Εκτατή δύναμη (Ν) |
Βραχυπρόθεσμος | 700 |
Φορτίο συντριβής (N/100mm) | Μακροπρόθεσμος | 500 |
Φορτίο συντριβής (N/100mm) | βραχυπρόθεσμος | 1000 |
Τυποποιημένος προσδιορισμός χρώματος ινών | ||
Αριθ. | 1 | 2 |
Χρώμα | Μπλε | Πορτοκάλι |
Προδιαγραφή οπτικής ίνας
Ύφος ινών | Μονάδα | SM G652 |
SM G652D |
ΚΚ 50/125 |
ΚΚ 62.5/125 |
ΚΚ OM3-300 |
|
Όρος | NM | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
Μείωση | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - | - | |||
Διασπορά | 1550nm | CP (nm*km) | - | ≤18 | - | - | Διασπορά |
1625nm | CP (nm*km) | - | ≤22 | - | - | ||
Εύρος ζώνης | 850nm | MHZ.KM | - | - | ≧400 | ≧160 | Εύρος ζώνης |
1300nm | MHZ.KM | - | - | ≧800 | ≧500 | ||
Μηδέν μήκος κύματος διασποράς | NM | 1300-1324 | ≧1302, ≤1322 |
- | - | ≧ 1295, ≤1320 |
|
Μηά κλίση διασποράς | NM | ≤0.092 | ≤0.091 | - | - | - | |
PMD μέγιστο μεμονωμένο Fibr | ≤0.2 | ≤0.2 | - | - | ≤0.11 | ||
Αξία συνδέσεων σχεδίου PMD | CP (nm2*k μ) |
≤0.12 | ≤0.08 | - | - | - | |
Μήκος κύματος λc διακοπών ινών | NM | ≧ 1180, ≤1330 |
≧1180, ≤1330 |
- | - | - | |
Διακοπή καλωδίων μήκος κύματος λcc |
NM | ≤1260 | ≤1260 | - | - | - | |
MFD | 1310nm | um | 9.2+/0.4 | 9.2+/0.4 | - | - | - |
1550nm | um | 10.4+/0.8 | 10.4+/0.8 | - | - | - | |
Αριθμητικός Άνοιγμα (NA) |
- | - | 0,200+/ -0,015 |
0.275+/0. 015 |
0.200+/0 .015 |
||
Βήμα (μέσο αμφίδρομου μέτρηση) |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Παρατυπίες πέρα από την ίνα μήκος και σημείο |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Ασυνέχεια | |||||||
Πίσω διασπορά διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
Ομοιομορφία μείωσης | dB/km | ≤0.01 | ≤0.01 | ||||
Διάμετρος πυρήνων | um | 50+/1.0 | 62.5+/2.5 | 50+/1.0 | |||
Διάμετρος επένδυσης | um | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | |
Μη-κυκλικότητα επένδυσης | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
Διάμετρος επιστρώματος | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
Επένδυση/chaffinch ομόκεντρα λάθος |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
Επένδυση μη της κυκλικότητας | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
Λάθος πυρήνων/επένδυσης ομόκεντρα | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
Μπούκλα (ακτίνα) | um | ≤4 | ≤4 | - | - | - |
Πληροφορίες πακέτων
Υλικό συσκευασίας: Ξύλινο τύμπανο |
Μήκος συσκευασίας: τυποποιημένα 2 χλμ, 1km, 3km, 4km μπορούν να είναι διαθέσιμα |
Τυπωμένη ύλη μεταξιού: προσαρμόστε |
