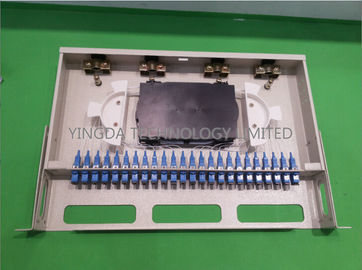

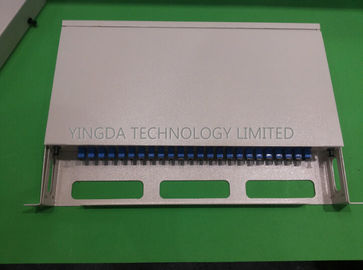

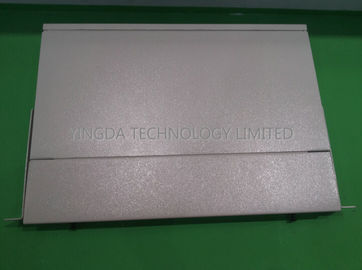

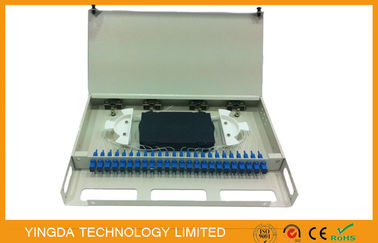

12 το ράφι Sc FC λιμένων τοποθετεί την επιτροπή μπαλωμάτων, επιτροπή μπαλωμάτων οπτικών ινών 24 λιμένων 19 ίντσα

19 το» τυποποιημένο ράφι τοποθετεί την επιτροπή μπαλωμάτων οπτικών ινών είναι ο βοηθητικός εξοπλισμός για το τερματικό συνδέοντας με καλώδιο μέσα

δίκτυο επικοινωνίας μετάδοσης οπτικής ίνας, το οποίο είναι κατάλληλο για την εσωτερική συναρμογή οπτικών καλωδίων

άμεσα και σύνδεση κλάδων, και προστατευτικός η ίνα.

Χαρακτηριστικά γνωρίσματα

• Εφαρμόσιμος στη λήξη και τη» τυποποιημένη δομή 19

• Πλαστό τελικό κιβώτιο οπτικής ίνας συρταριών

• το ράφι τοποθετεί στο οπτικό πλαίσιο ODF διανομής
• Κατάλληλος για FC, Sc, ST, LC, προσαρμοστές E2000
• Ελασματοποιημένο εν ψυχρώ φύλλο χάλυβα, με τον ηλεκτροστατικό ψεκασμό
• Μέγεθος κιβωτίων: 430*300*1U
• ανώτατη ικανότητα ντούμπλεξ Sc 48Cores 1U

• Καλλιτεχνική εμφάνιση, εύκολη για τη συγκόλληση των σημαδιών.

Δομή επιτροπής μπαλωμάτων

Περιλάβετε 3 μέρη: σώμα κιβωτίων, εσωτερικά συστατικά, προστάτης συνδετήρων οπτικής ίνας.

1. Κοχύλι σωμάτων κιβωτίων

κατάλληλος να ανοίξει και να εγκαταστήσει, να έχει την υψηλή τάση που στηρίζει τη συσκευή για τα τμήματα μετάλλων.

2. Εσωτερικά συστατικά κυρίως 3 στοιχεία:

Α. υποστήριξη: το εσωτερικό σώμα δομών, που χρησιμοποιείται για την εσωτερική υποστήριξη

Β. δίσκος συναρμογών: για να αποθηκεύσει το συνδετήρα οπτικής ίνας, τα κομμάτια προστασίας και την υπόλοιπη ίνα,

η υπόλοιπη οπτική ίνα length≥1.6m, ακτίνα κάμψεων ≥37.5mm, έχει επίσης την παρατήρηση για να προσδιορίσει την ίνα

Γ.: σταθερή συσκευή: για να καθορίσετε τη θήκη οπτικών καλωδίων, ενισχύστε το μέλος και την πλεξίδα καλωδίωσης.

Μέρη προστασίας των συνδετήρων οπτικών ινών: λαστιχένιος αδένας μανικιών και καλωδίων

Προδιαγραφή

Περιβαλλοντικές απαιτήσεις:

Μη κατάλληλη υπαίθρια χρήση, εάν ελάμβανε η ανάγκη να χρησιμοποιήσει, τα προστατευτικά μέτρα.

Θερμοκρασία εργασίας: -25 έως +40 °C

Θερμοκρασία αποθήκευσης: - 25 έως +55 °C

Σχετική υγρασία: ≤85%(30°C)

Ατμοσφαιρική πίεση: 70 ~ 106kPa

Ζωή υπηρεσιών: 20 έτη

Υλικές ιδιότητες

Τα υλικά επιτροπής μπαλωμάτων οπτικών ινών είναι αντίσταση διάβρωσης, σταθερές φυσικές και χημικές ιδιότητες

 όλο το υλικό πρέπει να είναι συμβατό, και είναι συμβατό με τη θήκη οπτικών καλωδίων και τη θήκη πλεξίδων καλωδίωσης.

Για να αποτρέψουν τη διάβρωση και άλλη ηλεκτρική ζημία, αυτά τα υλικά πρέπει να είναι συμβατά με άλλο

εξοπλισμός που χρησιμοποιείται στην επιτροπή μπαλωμάτων

1.  Εάν τα πλαστικά εφαρμοσμένης μηχανικής χρήσης επιτροπής μπαλωμάτων, η απόδοση καύσης του θα είναι στη συμφωνία

 με τη δοκιμή Α GB/T5169.7, η δοκιμή τελευταία για τη δεκαετία του '30.

2. υλικά χρήσης προστάτη αυξήσεων συνδετήρων οπτικής ίνας και το καυτό υλικό πληρώσεως θερμοκρασίας λειωμένων μετάλλων

να είστε περισσότερο από 120 °C, η θερμοκρασία θερμικής χαλάρωσης θα είναι περισσότερο από 90 °C, μπορεί να χρησιμοποιηθεί μέσα

μια θερμοκρασία 25 ~+40°C.

3. όλα υλικά πρέπει να είναι μη τοξικά, μη διαβρωτικά, στις ανθρώπινες υγείες και άλλο στοιχείο εξοπλισμού

παρενέργειες.

Η εμφάνιση δεν θα ολοκληρώσει τη μορφή, κανένα σάλιασμα, καμία φυσαλίδα, κανένα ρωγμή και κενό, στρέβλωση, ακαθαρσία

ατέλειες. Όλο το χρώμα υποβάθρου πρέπει να είναι ομοιόμορφα συνεχές. Όμορφη εμφάνιση και

κατάλληλη κατασκευή, χαμηλή - η απώλεια μείωσης, λογική δομή, ενισχυμένος πυρήνας καθορίζεται μέσα

το τελικό κιβώτιο, η θήκη έχει το επίγειο καλώδιο, κατάλληλο για το καλώδιο κορδελλών οπτικών ινών και το εσωτερικό καλώδιο.

Το μοναδικό σχέδιο, το ράφι 19 ίντσας ή ο τοίχος τοποθετούν.

Μηχανικές ιδιότητες

Εκτατή δύναμη: πρέπει να αντισταθείτε την αξονική εκτατή δύναμη περισσότερο από 500N μεταξύ του τερματικού καλωδίων

κιβώτιο και το καλώδιο, και περισσότερο από 5N μεταξύ της καλωδίωσης της πλεξίδας και του τελικού κιβωτίου.

Δοκιμή συμπίεσης: το τελικό κιβώτιο κάθε ένα καλωδίων πρέπει να είναι σε θέση να αντισταθεί την κάθετη στατική πίεση

περισσότερο από 200N.

Δοκιμή συστροφής: το τελικό κιβώτιο καλωδίων πρέπει να είναι σε θέση να αντισταθεί τη torsion γωνία.

Ηλεκτρικές ιδιότητες

Τμήμα μετάλλων κιβωτίων καλωδίων οπτικών ινών και μέταλλο καλωδίων που ενισχύει τον πυρήνα, τα τμήματα μετάλλων καλωδίων και την αντίσταση επίγειας μόνωσης

αντίσταση μόνωσης:

πρέπει να είναι τουλάχιστον ωμ 2*104M, να εξετάσει την τάση: 500V (συνεχές ρεύμα).

 δύναμη τάσης:

καμία διακοπή, κανένα φαινόμενο τόξων 15Kv στο συνεχές ρεύμα κάτω από 1min, καμία διακοπή, κανένα φαινόμενο τόξων.
