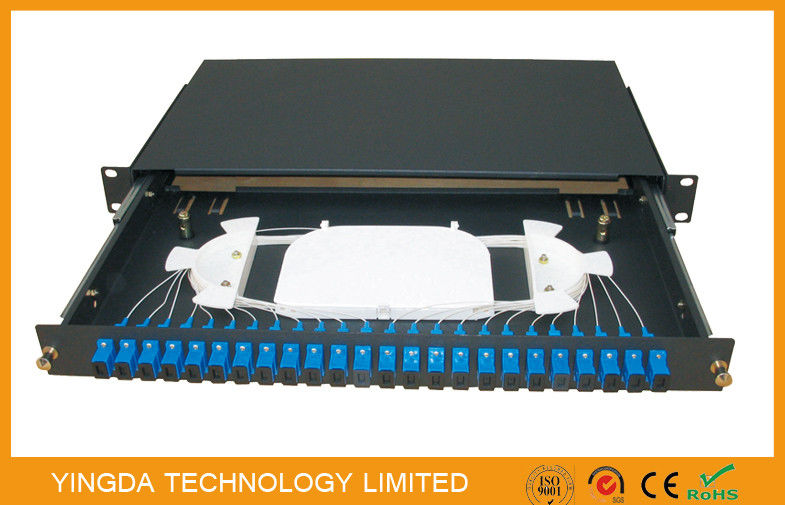

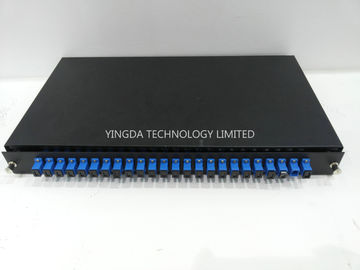

Επιτροπή μπαλωμάτων οπτικών ινών Sc FC LC ST ODF 24 επιτροπή μπαλωμάτων λιμένων/δικτύων

24 λιμένων οπτικών ινών μπαλωμάτων επιτροπής Sc FC LC ST ODF cold-rolled πλακάκι χάλυβας μπαλωμάτων συρταριών μετάλλων γλιστρώντας

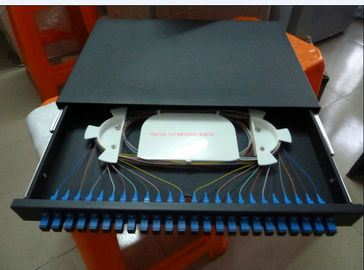

Η επιτροπή μπαλωμάτων οπτικών ινών τύπων συρταριών Slding είναι ο βοηθητικός εξοπλισμός για την τελική καλωδίωση σε οπτικό

 δίκτυο επικοινωνίας μετάδοσης ινών, το οποίο είναι κατάλληλο για την εσωτερική συναρμογή οπτικών καλωδίων άμεσα

και σύνδεση κλάδων, και προστατευτικός η ίνα.

Χαρακτηριστικά γνωρίσματα

• Εφαρμόσιμος στη λήξη και τη» τυποποιημένη δομή 19,
• Σχέδιο ολίσθησης μετάλλων
• το ράφι τοποθετεί στο οπτικό πλαίσιο ODF διανομής
• Κατάλληλος για FC, Sc, ST, LC, προσαρμοστές E2000
• Ελασματοποιημένο εν ψυχρώ φύλλο χάλυβα, με τον ηλεκτροστατικό ψεκασμό
• Μέγεθος κιβωτίων: 430*250*1U διαθέσιμος, για το κόστος σώστε.

Δομή επιτροπής μπαλωμάτων

Το τελικό κιβώτιο καλωδίων αποτελείται από 3parts: σώμα κιβωτίων, εσωτερικά συστατικά, συνδετήρας οπτικής ίνας

προστάτης.

1. Κοχύλι σωμάτων κιβωτίων

Η Shell είναι κατάλληλη να ανοίξει και να εγκαταστήσει, να έχει την υψηλή τάση που στηρίζει τη συσκευή για τα τμήματα μετάλλων.

2. Εσωτερικά συστατικά.

Α. υποστήριξη: το εσωτερικό σώμα δομών, που χρησιμοποιείται για την εσωτερική υποστήριξη

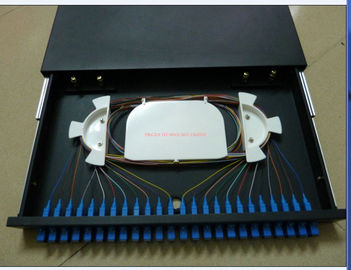

Β. δίσκος συναρμογών: για να αποθηκεύσει το συνδετήρα οπτικής ίνας, τα κομμάτια προστασίας και την υπόλοιπη ίνα, η παραμονή

το μήκος ≥1.6m, ακτίνα κάμψεων ≥37.5mm οπτικής ίνας, έχει επίσης την παρατήρηση για να προσδιορίσει την ίνα

Γ.: σταθερή συσκευή: για να καθορίσετε τη θήκη οπτικών καλωδίων, ενισχύστε το μέλος και την πλεξίδα καλωδίωσης.

Μέρη προστασίας των συνδετήρων οπτικών ινών: λαστιχένιος αδένας μανικιών και καλωδίων

Προδιαγραφή

Περιβαλλοντικές απαιτήσεις:

Μη κατάλληλη υπαίθρια χρήση, εάν ελάμβανε η ανάγκη να χρησιμοποιήσει, τα προστατευτικά μέτρα.

Υλικές ιδιότητες

Τα υλικά επιτροπής μπαλωμάτων οπτικών ινών είναι αντίσταση διάβρωσης, σταθερές φυσικές και χημικές ιδιότητες

 όλο το υλικό πρέπει να είναι συμβατό, και είναι συμβατό με τη θήκη οπτικών καλωδίων και τη θήκη πλεξίδων καλωδίωσης.

Για να αποτρέψουν τη διάβρωση και άλλη ηλεκτρική ζημία, αυτά τα υλικά πρέπει να είναι συμβατά με άλλο

εξοπλισμός που χρησιμοποιείται στην επιτροπή μπαλωμάτων

1.  Εάν τα πλαστικά εφαρμοσμένης μηχανικής χρήσης επιτροπής μπαλωμάτων, η απόδοση καύσης του θα είναι στη συμφωνία

 με τη δοκιμή Α GB/T5169.7, η δοκιμή τελευταία για τη δεκαετία του '30.

2. υλικά χρήσης προστάτη αυξήσεων συνδετήρων οπτικής ίνας και το καυτό υλικό πληρώσεως θερμοκρασίας λειωμένων μετάλλων

να είστε περισσότερο από 120 °C, η θερμοκρασία θερμικής χαλάρωσης θα είναι περισσότερο από 90 °C, μπορεί να χρησιμοποιηθεί μέσα

μια θερμοκρασία 25 ~+40°C.

3. όλα υλικά πρέπει να είναι μη τοξικά, μη διαβρωτικά, στις ανθρώπινες υγείες και άλλο στοιχείο εξοπλισμού

παρενέργειες.

Η εμφάνιση δεν θα ολοκληρώσει τη μορφή, κανένα σάλιασμα, καμία φυσαλίδα, κανένα ρωγμή και κενό, στρέβλωση, ακαθαρσία

ατέλειες. Όλο το χρώμα υποβάθρου πρέπει να είναι ομοιόμορφα συνεχές. Όμορφη εμφάνιση και

κατάλληλη κατασκευή, χαμηλή - η απώλεια μείωσης, λογική δομή, ενισχυμένος πυρήνας καθορίζεται μέσα

το τελικό κιβώτιο, η θήκη έχει το επίγειο καλώδιο, κατάλληλο για το καλώδιο κορδελλών οπτικών ινών και το εσωτερικό καλώδιο.

Το μοναδικό σχέδιο, το ράφι 19 ίντσας ή ο τοίχος τοποθετούν.

Μηχανικές ιδιότητες

Εκτατή δύναμη: πρέπει να αντισταθείτε την αξονική εκτατή δύναμη περισσότερο από 500N μεταξύ του τερματικού καλωδίων

κιβώτιο και το καλώδιο, και περισσότερο από 5N μεταξύ της καλωδίωσης της πλεξίδας και του τελικού κιβωτίου.

Δοκιμή συμπίεσης: το τελικό κιβώτιο κάθε ένα καλωδίων πρέπει να είναι σε θέση να αντισταθεί την κάθετη στατική πίεση

περισσότερο από 200N.

Δοκιμή συστροφής: το τελικό κιβώτιο καλωδίων πρέπει να είναι σε θέση να αντισταθεί τη torsion γωνία.
