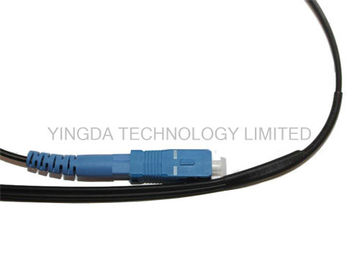

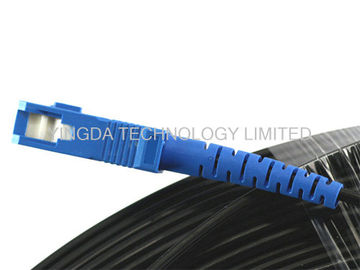

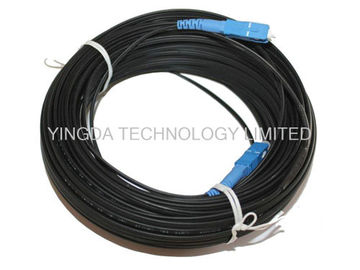

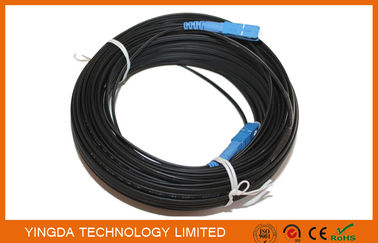

Το Sc/το UPC 200 μετρά τον τετραγωνικό FTTH μπαλωμάτων οπτικών ινών άλτη οπτικών ινών πτώσης σκοινιού FRP

Αριθ.

Στοιχεία

Μονάδα

Προδιαγραφή

Προδιαγραφή

G.652D

G.657A1

1

Διάμετρος τομέων τρόπου

1310nm

9.2±0.4

9.0±0.4

1550nm

10.4±0.5

10.1±0.5

2

Διάμετρος επένδυσης

μm

124.8±0.7

124.8±0.7

3

Μη-κυκλικότητα επένδυσης

%

≤0.7

≤0.7

4

Concentricity πυρήνας-επένδυσης λάθος

μm

≤0.5

≤0.5

5

Διάμετρος επιστρώματος

μm

245±5

245±5

6

Μη-κυκλικότητα επιστρώματος

%

≤6.0

≤6.0

7

Επένδυση-επένδυση Concentricity του λάθους

μm

≤12.0

≤12.0

8

Μήκος κύματος διακοπών καλωδίων

NM

λcc≤1260

λcc≤1260

9

Μείωση (μέγιστο)

1310nm

dB/km

≤0.4

≤0.35

1550nm

dB/km

≤0.3

≤0.21

10

Μακρο-κάμπτοντας απώλεια

ακτίνα @1550nm 1turn×10mm

DB

/

≤0.75

ακτίνα @1625nm 1turn×10mm

DB

/

≤1.5

Στοιχεία

Προδιαγραφές

Αρίθμηση ινών

2

Χρωματισμένος ντύνοντας την ίνα

Διάσταση

250±15μm

Χρώμα

άσπρος

Διάσταση

(2.0±0.1) mm× (5.1±0.1) χιλ.

Σακάκι

Υλικό

LSZH

Χρώμα

Μαύρος

Μέλος δύναμης

FRP& (χαλύβδινο σύρμα)

Στοιχείο

Singlemode

Πολλαπλού τρόπου

Απώλεια εισαγωγής

<>

<>

Επιστροφής απώλεια

>=50dB

>=40dB

Λειτουργούσα θερμοκρασία

-40 ~+85 °C

Κεραμική ferrule προδιαγραφή

concentricity 125.5um
απόκλιση<>

concentricity 127um
απόκλιση<>

9/125 μm

50/125 μm, 62.5/125μm

FHPC

Συνδετήρας
τύπος


Ίνα
αρίθμηση

Καλώδιο
τύπος

Δύναμη
μέλος

Τύπος ινών

Καλώδιο
χρώμα

Καλώδιο
Μήκος

FH=ftth

1

2

3

4

5

6

7

Pc=patch
σκοινί

SCU=SC/UPC
SCA=SC/APC
LCU=LC/UPC
….

01=1core
02=2core
04=4core
….

F8=Figure 8
SF=self-supporting

F=FRP
S=steel

5D=G.652D
A1=G.657A1
A2=G.657A2


W=white
B=Black
Y=yellow

01=1m
02=2m
…
10=10m
…
