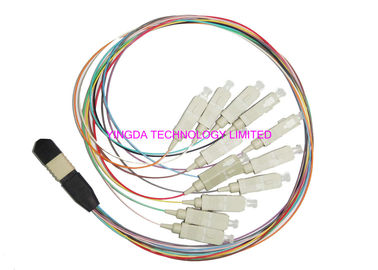

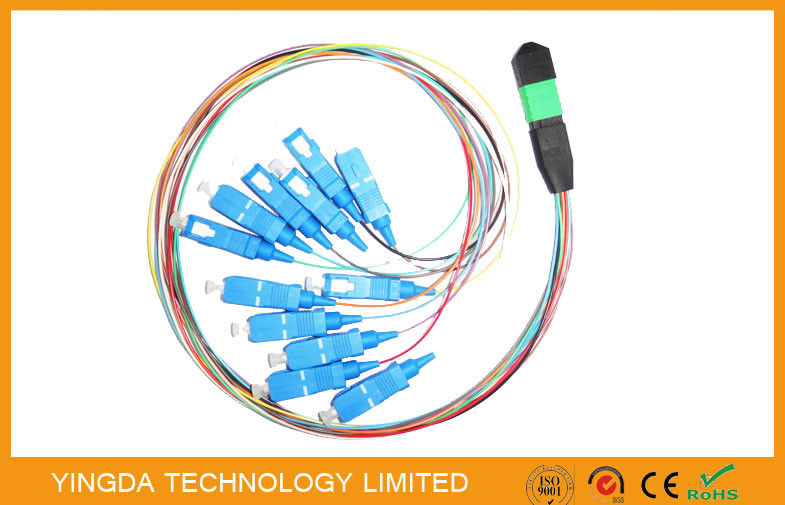

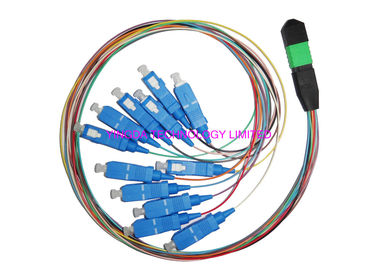

Sc Hydra 12 συνέλευση καλωδίων ινών σκελών/σκοινί μπαλωμάτων MTP MPO για FTTX

Στοιχείο

Μονάδα

Παράμετροι

Συνδετήρας

--

SM πρότυπα
 ferrule

SM ελίτ χαμηλή
 ferrule απώλειας

Πρότυπα ΚΚ
 ferrule

Ελίτ ΚΚ χαμηλή
 ferrule απώλειας

IL

Χαρακτηριστικός

(DB)

0.35

0.20

0.35

0.20

Μέγιστος

(DB)

0.75

0.35

0.60

0.35

RL

(DB)

≥60 για APC (8 γωνία στίλβωση)

≥20 για το PC

(DB)

≥50 για το PC

--

Θηλυκό/αρσενικό

(DB)

Αρσενικό: Με τις καρφίτσες, θηλυκό: Χωρίς καρφίτσες

Εκτατή δύναμη

(DB)

≤0.3 (ανώτατο 66N)

Δόνηση

(DB)

≤0.3 (10 ~ 55Hz)

Κύκλος θερμοκρασίας

(DB)

≤0.3 (- 40 ~ 75℃, 21Cycles)

Στοιχείο

Μονάδα

Παράμετροι

SM

ΚΚ

Χ ακτίνα κυρτότητας

(χιλ.)

Λ. 2000

Ακτίνα κυρτότητας Υ

(χιλ.)

Λ. 5

Ύψος ινών

(NM)

1000 ~ 3500

γενική οπτική διαφορά ύψους

(NM)

MAX: 500

παρακείμενη διαφορά ύψους ινών

(NM)

MAX: 300

Χ γωνία άξονα

(°)

-0.2 ~ 0.2

Γωνία άξονα Υ

(°)

PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2

-0.2 ~ 0.2

κατάθλιψη οπτικής ίνας

(NM)

ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

-100 ~ 200

Στοιχείο

Μονάδα

Παράμετροι

① τύπος συνδετήρων 1#

--

MPO-female*, MPO-αρσενικό

② Endface 1#

--

PC, APC

③ αρίθμηση ινών

--

ίνα ΑΜ 2, 4, 8, 12 & 24

④ τύπος συνδετήρων 2#

--

MPO-female*, MPO-αρσενικό, FC, Sc, ST, MU, LC, E2000

⑤ Endface 2#

--

PC, UPC, APC

⑥ τρόπος ινών

--

SM (OS1, OS2), ΚΚ (OM1, OM2, OM3, OM4)

⑦ εξωτερική διάμετρος καλωδίων

(χιλ.)

Φ2, Φ3, Φ4

⑧ μήκος

(μ)

L= 1, 2, 3, 4…

⑨ μήκος πλεξίδων

(μ)

L1=0.5, 0.6, 1.0

⑩ τύπος καλωδίων

--

RJ: Καλώδιο κορδελλών σακακιών, RB: Γυμνό καλώδιο κορδελλών,
MIC: μίνι στρογγυλό καλώδιο 250um
