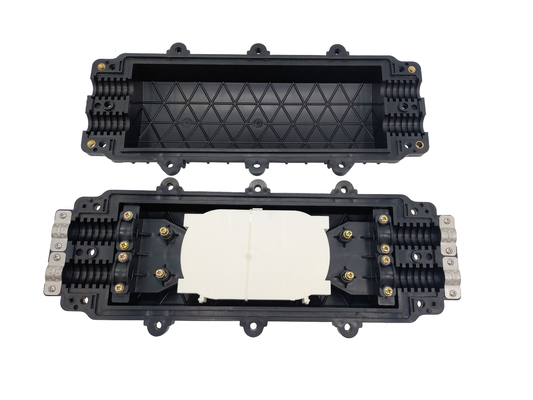

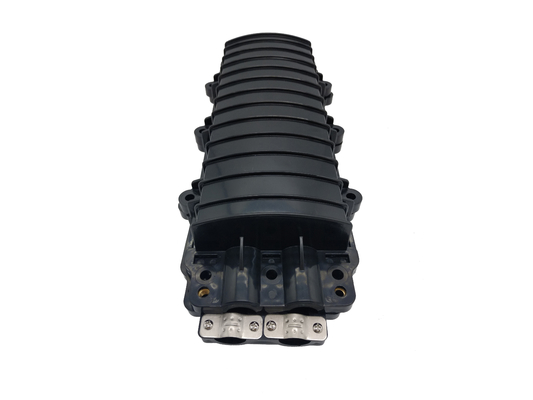

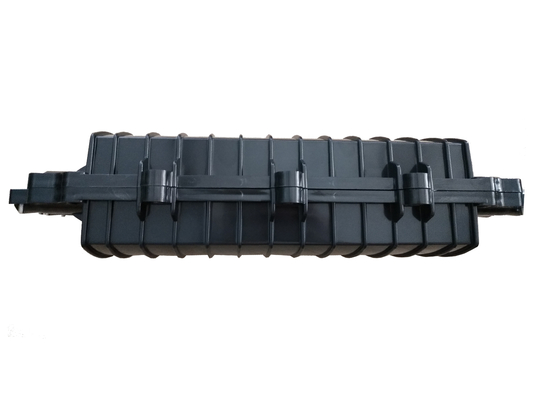

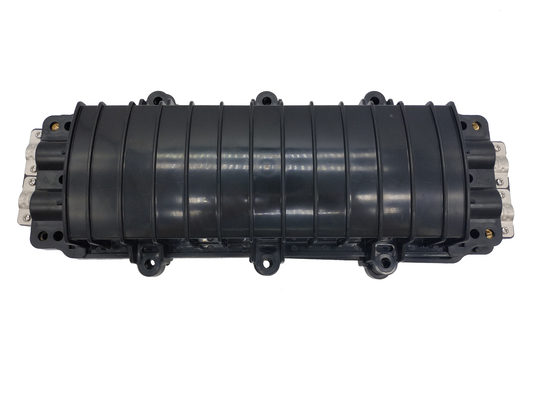

Ευθύγραμμη περάτωση 144 πυρήνες 2In συναρμογών οπτικών ινών ABS θαμμένη 2Out εναέρια περίφραξη καταπακτών

144 πυρήνες 2In 2Out ευθύγραμμη οριζόντια οπτικών ινών περίφραξη καταπακτών συναρμογών θαμμένη περάτωση εναέρια

Αυτό το προϊόν είναι κατάλληλο για τα διάφορα οπτικά καλώδια προτύπων με τις διαφορετικές δομές μέσα σε φ22mm άμεσο και τη σύνδεση κλάδων των γενικών εξόδων/της κεραίας, της σωλήνωσης, του άμεσου ενταφιασμού και καλά της τοποθέτησης, και είναι επίσης κατάλληλο για τη σύνδεση όλων των πλαστικών τοπικών τηλεφωνικών καλωδίων.

Χαρακτηριστικά γνωρίσματα περιφράξεων συναρμογών οπτικών ινών

• Όλοι οι δείκτες απόδοσης του προϊόντος καλύπτουν τις απαιτήσεις των εθνικών προτύπων YD/t814-2004
• Το εξωτερικό κιβώτιο αποτελείται από το εισαγόμενο υψηλής αντοχής πλαστικό εφαρμοσμένης μηχανικής (ABS) και προστίθεται με αντι-γηράσκων πράκτορας για τη σχηματοποίηση υψηλών εγχύσεων. Τοξοειδής ωοειδής, ελαφριά, υψηλή μηχανική δύναμη, ισχυρή αντίσταση διάβρωσης, αντίσταση αστραπής, μακριά ζωή υπηρεσιών, κ.λπ.
• Τα τμήματα και οι σύνδεσμοι μετάλλων έξω από το σώμα κιβωτίων αποτελούνται από το ανοξείδωτο, ευκολία στην επαναχρησιμοποίηση στα διάφορα περιβάλλοντα.
• Ο εξωτερικός κολπίσκος κιβωτίων και καλωδίων σφραγίζεται με τις αυτοκόλλητες (μη βουλκανισμένες) λαστιχένιες λουρίδες, αξιόπιστη απόδοση σφράγισης και εύκολος να ανοιχτεί, να χρησιμοποιηθεί και να διατηρηθεί επανειλημμένα
• Μοναδικό 3types του δαχτυλιδιού καλωδίων (O-ring) (φ 12.5mm, φ 17mm, φ 20mm) επιτρέπει στο χρήστη για να επιλέξει ελαστικά σύμφωνα με την πραγματική εξωτερική διάμετρο του οπτικού καλωδίου, ενισχύοντας αποτελεσματικά την αξιοπιστία και τη δυνατότητα πραγματοποίησης της σφράγισης του κολπίσκου καλωδίων του κοινού κιβωτίου.
• Οι δίσκοι συναρμογών ινών δομών στο κιβώτιο και τον ανεξάρτητο που μονώνουν στηρίζοντας τη συσκευή κάνουν την επέκταση διαμόρφωσης και ινών ικανότητας και να στηρίξουν εύκαμπτα, κατάλληλα και ασφαλή.
• Η μοναδική δευτεροβάθμια συσκευή καθορισμού οπτικών καλωδίων κάνει την εγκατάσταση οπτικών καλωδίων περισσότεροι σταθερός και κατάλληλος.

Προδιαγραφή κιβωτίων οπτικών ινών

--------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------

Τυποποιημένο εξάρτημα περάτωσης συναρμογών οπτικών ινών

Σημεία κλειδί κιβωτίων συναρμογών οπτικών ινών της λειτουργίας

1. Επιλέξτε το δαχτυλίδι καλωδίων κατάλληλο για την εξωτερική διάμετρο του οπτικού καλωδίου να διαπεράσει στο οπτικό καλώδιο, να ξεφλουδίσει από το οπτικό καλώδιο, να αφαιρέσει την εξωτερική θήκη, την εσωτερική θήκη και το χαλαρό σωλήνα, να καθαρίσει και να αφαιρέσει την κόλλα πλήρωσης πετρελαίου στο καλώδιο, και αφήστε σε 1,1 ~ 1.6m το μήκος οπτικής ίνας και 30 ~ 50mm πυρήνας χάλυβα.
2. Καθορίστε το σφιγκτήρα καλωδίου, καθορίστε το οπτικό καλώδιο, και καθορίστε το οπτικό καλώδιο για να ενισχύσετε τον πυρήνα χάλυβα. Εάν η διάμετρος είναι λιγότερο από 10mm, το σταθερό μέρος του οπτικού καλωδίου με την αυτοκόλλητη λαστιχένια ταινία για να κάνει τη διάμετρο να φθάσει σε 12mm πρίν καθορίζει.
3. Η οπτική ίνα εισάγεται στο δίσκο συγκόλλησης, και τη θερμότητα - ο shrinkable σωλήνας και ο λειώνοντας σωλήνας θερμότητας είναι sleeved σε οποιαδήποτε από τις οπτικές ίνες που συνδέονται. Αφότου ενώνεται στενά η οπτική ίνα, κινήστε το heatsink και το λειώνοντας σωλήνα θερμότητας, και βάλτε mandrel ενίσχυσης ανοξείδωτου (ή χαλαζία) για να θίξετε το θέμα τήξης οπτικής ίνας στο κέντρο του σωλήνα προστασίας οπτικής ίνας. Θερμάνετε το σωλήνα προστασίας για να λιώσετε κατάλληλα τη οπτική ίνα και το σωλήνα προστασίας στο ένα, και η προστατευμένη ένωση οπτικής ίνας στερεώνεται στο αυλάκι ινών (24 πυρήνες της οπτικής ίνας μπορούν να διανεμηθούν σε κάθε δίσκο συγκόλλησης)
4. Βάλτε τις υπόλοιπες οπτικές ίνες ομοιόμορφα στο δίσκο συγκόλλησης οπτικής ίνας, και ευθυγραμμίστε και τοποθετήστε τις κουλουριασμένες οπτικές ίνες με τους νάυλον δεσμούς. Ο δίσκος συγκόλλησης χρησιμοποιείται γενικά από από κατω έως επάνω. Εξάλλου οι οπτικές ίνες συνδέονται, καλύπτουν το τοπ στρώμα του δίσκου συγκόλλησης και τον καθορίζουν.
5. Εντοπίστε και χρησιμοποιήστε το στηρίζοντας καλώδιο σύμφωνα με τις απαιτήσεις σχεδίου εφαρμοσμένης μηχανικής.
6. Τυλίξτε το οπτικό καλώδιο γύρω από την αντίστοιχη θέση του κολπίσκου καλωδίων του κοχυλιού κιβωτίων συνδετήρων, γεμίστε τις σφραγίζοντας λουρίδες στα αυλάκια σφράγισης και στις δύο πλευρές της άκρης του κοχυλιού κιβωτίων συνδετήρων, κλείστε τα δύο κοχύλια και συμπιέστε τα μπουλόνια ανοξείδωτου. Η πίεση των μπουλονιών θα είναι συμμετρική και ομοιόμορφη έως ότου σφίγγονται όλα τα μπουλόνια.
7. Σύμφωνα με τις απαιτήσεις τοποθέτησης, μόνες εντοπίστε και καθορίστε την κρεμάστρα για την τοποθέτηση.
