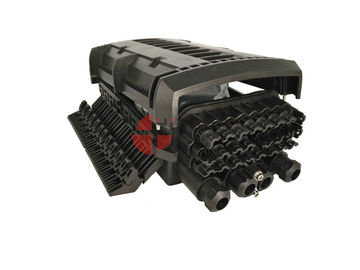

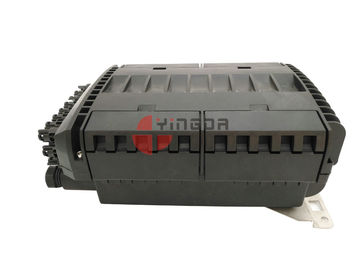

24 λιμένες 96 πυρήνων PP πτώσης ευθύγραμμη περάτωση κιβωτίων συνδέσεων οπτικών ινών καλωδίων IP68 τοποθετημένη τοίχος
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Υλικό | PP | Διάσταση | 380*245*155mm |
|---|---|---|---|
| Μέγιστη ικανότητα | 144cores | μέγιστος δίσκος συναρμογών | 6pcs, 24fiber/δίσκος |
| Χρώμα | μαύρος | Χαρακτηριστικά | άκοπος λιμένας για το καλώδιο τροφοδοτών |
| Καλώδιο διαμέτρου | 10~17.5mm | Τύπος σφραγίδων | πόρπη και βίδα |
| εφαρμογή | Ο πόλος FTTH τοποθετεί ή ο τοίχος τοποθετεί | ||
| Υψηλό φως | κιβώτιο συνδέσεων οπτικών ινών,κιβώτιο συνδέσεων καλωδίων οπτικών ινών |
||
Περιγραφή προϊόντων
24 λιμένες 96 πυρήνων PP πτώσης ευθύγραμμη περάτωση κιβωτίων συνδέσεων οπτικών ινών καλωδίων IP68 τοποθετημένη τοίχος

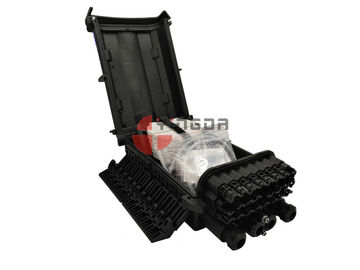

FDB0224F σχεδιάζεται στη σφραγίδα χωρίς τις βίδες και πόρπες. Το συμπαγείς μέγεθος και κτύπημα-πέρα η κάλυψη φέρνουν την εύκολη λειτουργία καθώς επίσης και την πλήρη λειτουργία. Οι δίσκοι συναρμογών ενώνονται με μια άρθρωση σε μια πλευρά, η οποία καθιστά τη λειτουργία σε κάθε δίσκο ευκολότερη. Μπορείτε να πάρετε κάθε δίσκο έξω, μετά από τη συναρμογή, κατόπιν αποτύπωση αυτό στην περάτωση. Έχει ως σκοπό να αποτρέψει από τη ζημία λειτουργίας.
Προδιαγραφή
| Διάσταση (χιλ.) | 380*245*155 | Μέγιστη ικανότητα (ενιαία ίνα) | 72/144cores |
| Βάρος (κλ) | 4.5~5 | Σφραγίζοντας τύπος | Μηχανικός |
| Λιμένες καλωδίων | 1 εισαγμένος λιμένας καλωδίων για το άκοπο καλώδιο από τη διάμετρο από 10~17.5mm. 2 λιμένες καλωδίων παραγωγής για τη διάμετρο καλωδίων από 8~17.5mm. 24 λιμένες καλωδίων παραγωγής για τη διάμετρο λιγότερο από 4mm καλωδίων. | Ενιαία ικανότητα δίσκων συναρμογών (ενιαία ίνα) | 12/24 |
| Ποσότητα δίσκων συναρμογών | 6pcs | Υλικό | PP |
3.Structure
3.1 περάτωση και εξαρτήματα (εικόνα 1)
Εικόνα 1
Κατάλογος μερών
Κύριες εξαρτήσεις
| S/N | Περιγραφή | Ποσότητα | Σημείωση |
| 1 | Καπάκι | 1 | 337 (Λ) ×242 (W) ×63 (Χ) ΧΙΛ. |
| 2 | Βάση | 1 | |
| 3 | Σφραγίζοντας δαχτυλίδι | 1 | Σφράγιση κιβωτίων |
| 4 | 8202 σφραγίζοντας μέρη | 16 | Σφραγίζοντας λιμένες καλωδίων |
| 5 | Δίσκος συναρμογών | 4 | Για να συνδέσει και την αποθήκευση καλωδίων |
| 6 | Κάλυψη δίσκων συναρμογών | 1 | |
| 7 | Επίδεσμος δίσκων συναρμογών | 1 | Καθορίζοντας αρκετών δίσκοι συναρμογών |
| 8 | Μπουλόνι συνδέσμων | 2 | Καθορισμός του καπακιού και της κάλυψης της περάτωσης |
| 9 | Πόρπη | 4 | Καθορισμός του καπακιού και της κάλυψης της περάτωσης |
| 10 | Σφιχτά καρύδια | 16 | Σφράγιση των μαλακών λιμένων καλωδίων |
| 11 | Σφιχτό εργαλείο | 1 | Ειδικός για σφιχτά τα καρύδια |
| 12 | Καθορίζοντας επιτροπή καλωδίων | 1 | Καθορίζοντας άκοπο καλώδιο |
| 13 | Επιτροπή εγκαταστάσεων προσαρμοστών | 4 | Μια επιτροπή προσαρμοστών για 6 μονοκατευθυντικούς προσαρμοστές Sc |
| 14 | Υποστήριγμα δίσκων συναρμογών | 1 | Εγκαταστήστε 6 δίσκους συναρμογών |
| 15 | Πώμα τοπ κάλυψης | 1 | Τοπ κάλυψη ορίου |
| 16 | Πλαστικά καρύδια | 2 | Καθορίζοντας καλώδιο |
Χαρακτηριστικά γνωρίσματα

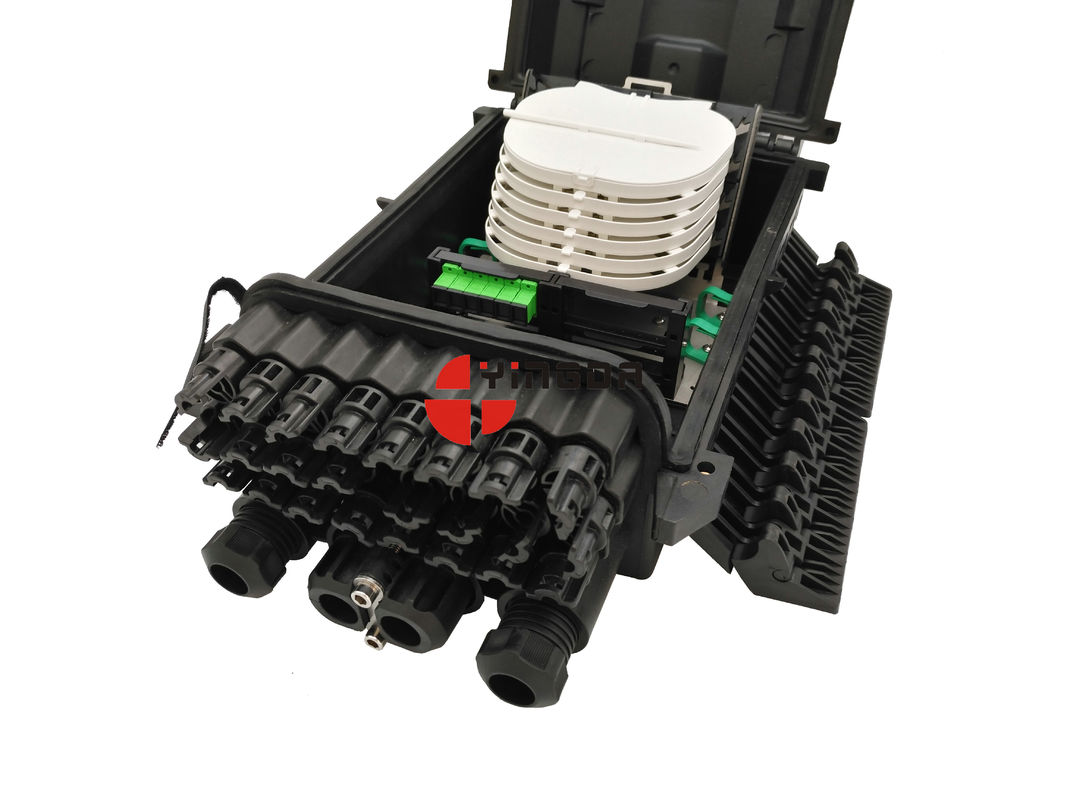

1 άκοποι λιμένες, 2 στρογγυλοί λιμένες, λιμένες καλωδίων πτώσης 24pcs, τελειοποιούν για την ίνα στη διανομή καλωδίων εργασίας και το διαχωρισμό και το termiantion.

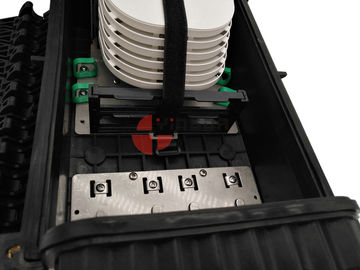

κάθε κιβώτιο με το μετακινούμενο δίσκο 6pcs, και επιτροπή προσαρμοστών Sc 24pcs, και φύλλο μετάλλων για την αποτύπωση και τη δρομολόγηση καλωδίων.
Το κιβώτιο είναι ισχυρό, η πόρπη είναι μοναδικό σχέδιο, το υψηλής αντοχής πλαστικό μηχανικών, το εσωτερικό έχει επίσης τους σφιγκτήρες καλωδίων.
όλα τα μέρη μετάλλων είναι ανοξείδωτο, κατάλληλο για την υπαίθρια εφαρμογή, εάν χρειάζεστε το μικρό φύλλο, μπορείτε να κάνετε επίσης.
ο δίσκος συναρμογών μπορεί τήξη μέγιστο 12cores, διπλή ίνα 24cores μπορεί επίσης να βάλει μέγιστο 1x, 1x4, σωλήνας θραυστών PLC οπτικών ινών 1x8 στο αυλάκι. είναι το ακριβές ίδιο μέγεθος ως σωλήνας χάλυβα.
Τυποποιημένα μέρη
| S/N | Περιγραφή | Ποσότητα | Σημείωση |
| 17 | Τοποθετώντας εξάρτηση τοίχων | 1 | Για το μοντάρισμα τοίχων |
| 18 | Μπουλόνι αγκύρων επέκτασης | 2 | Μέρη της τοποθετώντας εξάρτησης τοίχων |
| 19 | Hexagon μπουλόνι | 2 | Μέρη της τοποθετώντας εξάρτησης τοίχων |
| 20 | Νάυλον δεσμός (3*120mm) | 12 | Καθορίζοντας καλώδιο |
| 21 | Μανίκι τήξης (Φ1.0*60mm) | Σύμφωνα με τους πυρήνες ινών. | Να συνδέσει καλωδίων |
| 22 | σωλήνας σπειρών 0.2m | 1 | Προστατεύστε την ίνα |
| 23 | Ταινία μόνωσης | 1 | Βοηθητική σταθεροποίηση |
| 24 | σωλήνας 0.5m EVA | 1 | Προστατεύστε την ίνα |
| 25 | Στεγνωτήρας | 1 | |
| 26 | M6 εσωτερικό εξαγωνικό γαλλικό κλειδί | 1 | Εργαλείο για να ανοίξει το κιβώτιο |
| 27 | 14# στρόφιο | 2 | Για το dia καλωδίων. Από 1217.5mm |
| 28 | 41# στρόφιο | 2 | Για το dia καλωδίων. Από 812mm |
| 29 | Πλαστικό βούλωμα | 4 | Σφραγίστε το λιμένα καλωδίων |
| 30 | Σιδερώστε το κλειδί | 1 | Εργαλείο |
Προαιρετικά μέρη
| S/N | Περιγραφή | Ποσότητα | Σημείωση |
| 25 | Τοποθετώντας εξάρτηση Πολωνού | 1 | Για το μοντάρισμα πόλων |
| 26 | Βαλβίδα | 1 | Εξεταστική απόδοση σφράγισης |
